Материал: Тепловые электростанции
Принцип действия и устройство
тепловых электростанций, работающих по парогазовому циклу
Проходя через газовую турбину, продукты сгорания отдают лишь часть своей энергии и на выходе из неё, когда их давление уже близко к атмосферному давлению и работа не может быть ими совершена, все ещё имеют высокую температуру.
После газовой турбины продукты сгорания попадают в котел-утилизатор, где нагревают и испаряют воду, а также перегревают образующийся водяной пар.
6
Принцип действия и устройство
тепловых электростанций, работающих по парогазовому циклу
Температура продуктов сгорания достаточна для того, чтобы довести пар до состояния, необходимого для использования в паровой турбине (температура дымовых газов около 500 °C позволяет получать перегретый пар при давлении до 100 атмосфер).
Паровая турбина приводит в действие второй электрогенератор.
7
Принцип действия и устройство
тепловых электростанций, работающих по парогазовому циклу
Широко распространены парогазовые установки, у которых паровая и газовая турбины находятся на одном валу, в
этом случае используется только один,
чаще всего двухприводный генератор.
Такая установка может работать как в комбинированном, так и в простом газовом цикле с остановленной паровой турбиной.
Также часто пар с двух ГТУ подается в котёл-утилизатор одной паросиловой установки.

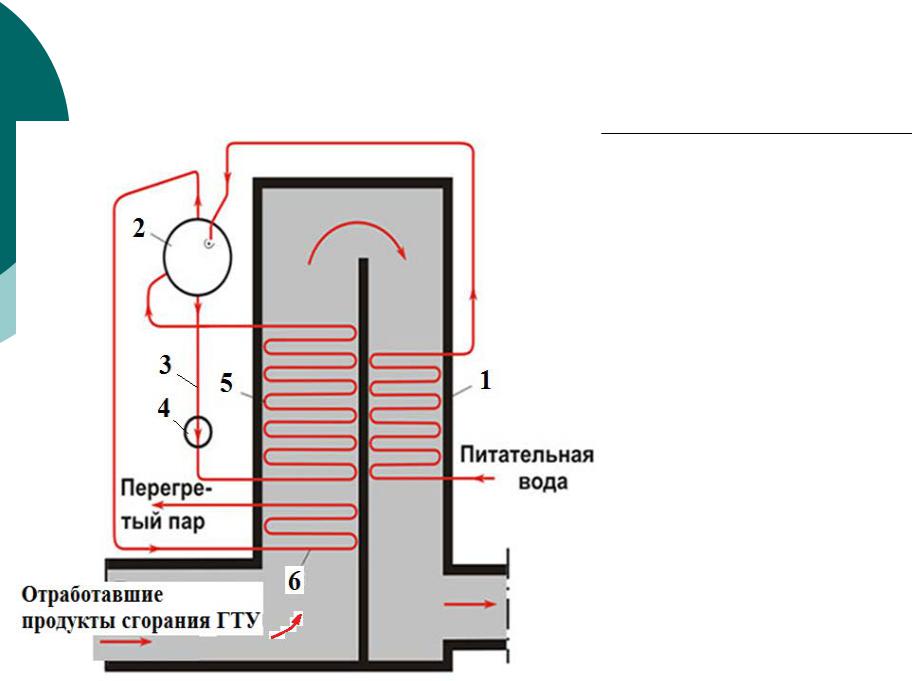

Схема котла-утилизатора ПГУ
|
1-подогреватель воды |
|
(экономайзер); |
|
2-барабан; |
|
3-опускные трубы; |
|
4-питательный насос; |
|
5-испарительные трубы; |
|
6-пароперегреватель. |

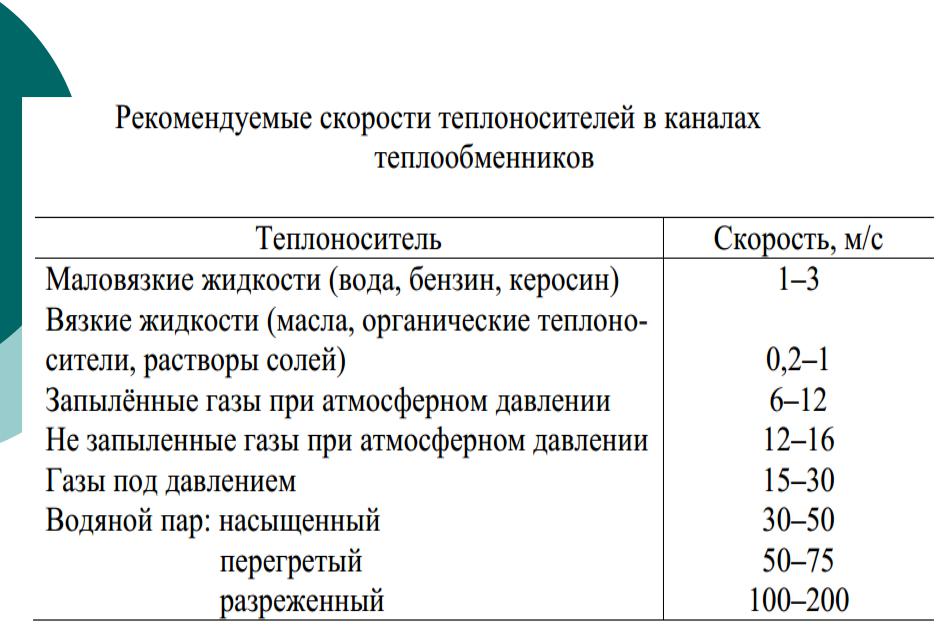

РЕКОМЕНДУЕМЫЕ СКОРОСТИ ТЕПЛОНОСИТЕЛЕЙ В ТА
10
