Контрольная работа: Усилитель низких частот
В схеме используется два
конденсатора, и каждый из них в той или иной степени влияет на линейные
искажения усилителя. Распределим
поровну между конденсаторами:
Конденсатор C1:
Для конденсатора С1 выберем емкость
1.5 мФ. Определим значение номинала резистора R1:
Из ряда Е24 выберем R1 = 15 Ом.
= 19
мкФ.
Для конденсатора С2 выберем емкость
20 мкФ. Определим значение номинала резистора R2:
= 390
мОм
Из ряда Е24 выберем R3 = 360 мОм.
Расчет коэффициента полезного действия и коэффициента усиления
Коэффициент полезного действия
усилителя определяется, в основном, мощность, отбираемой от источника питания
выходным каскадом:
Определим мощность, потребляемую
всем усилителем:
Таким образом, полученное КПД усилителя мощности удовлетворяет условию задания, следовательно, расчет и подбор отдельных параметров схемы усилителя выполнен верно.
Коэффициент усиления определяется по
следующему соотношению:
;
Коэффициент усиления
дифференциального каскада:
Коэффициент усиления предоконечного
каскада:
Оконечный каскад не усиливает напряжение:
4. Моделирование в
программной среде CircuitMaker

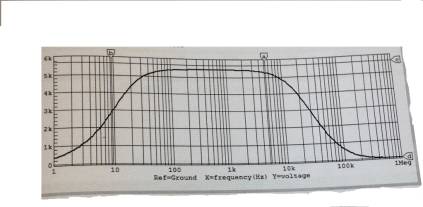

На рисунке 3 приведена
амплитдно частотная характеристика спроектированного усилителя
Рисунок 3. АЧХ усилителя
На рисунке 4 и 5 представлены
графики выходного тока и напряжения

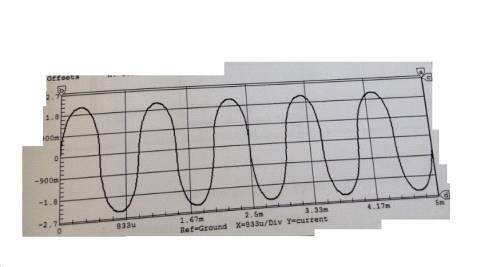

Рисунок 4. Выходной ток
Рисунок 5. Выходное напряжение
Рисунок 6 - Анализ Фурье
Рассчитаем коэффициент нелинейных
искажений:
Заключение
В данном курсовом проекте был
спроектирован усилитель низкой частоты, который отвечает всем параметрам
задания. Коэффициент полезного действия спроектированного усилителя низкой
частоты превышает заданное нам по условию значение, что гарантирует эффективную
работоспособность устройства. Полученные результаты удовлетворяют требованиям
технического задания.
Список литературы
1. Забродин Ю.С. Промышленная электроника - М.: Высшая школа. 1982. - 496 с.
2. Петухов В.М. Транзисторы и их зарубежные аналоги. Справочник.
В 4 т. Т.Э. Издание второе. - М.: ИП РадиоСофт, 2000. -672 с.
. Степаненко И.П. Основы теории транзисторов и транзисторных схем. - М.: Энергия. 1977. - 670 с.
4. Хоровиц П. Хилл У. Искусство светотехники - М.: Мир, 2010 - 704 с.
