Контрольная работа: Устройства защитного отключения

Устройства защитного отключения

Содержание

1. Аппараты защиты и устройства защитного отключения в электроустановках. Плавкие предохранители

. Обеспечение пожарной безопасности: выбор светильников по исполнению, соблюдение требований по монтажу и эксплуатации электросвтилных установок. Нормативные документы

Заключение

Список использованной литературы

1. Аппараты защиты и устройства защитного отключения в электроустановках. Плавкие предохранители

Аппараты защиты в электроустановках.

Аппараты защиты предназначаются для защиты электрических сетей, машин и аппаратов от аварийных режимов (например, коротких замыканий, перегрузок), угрожающих сохранности электрооборудования и безопасности персонала. Однако при неправильном монтаже и эксплуатации они сами могут быть причиной аварии, пожара или взрыва, так как во время их работы возникают электрические искры, дуги и прочее.

Наиболее часто применяемыми аппаратами защиты являются плавкие предохранители, воздушные автоматические выключатели (автоматы), реле (в учебнике рассматриваются только тепловые реле, применяемые в магнитных пускателях) и устройства защитного отключения (УЗО).

Плавкие предохранители.

Принцип устройства и работы плавких предохранителей

Плавким предохранителем называется устройство, в котором при токе, превышающем допустимое значение, расплавляется плавкий элемент плавкой вставки и размыкается электрическая цепь. Плавкий предохранитель состоит из плавкой вставки, поддерживающего ее контактного устройства и патрона (корпуса). Основной частью плавкой вставки является плавкий элемент. Плавкая вставка подлежит замене после срабатывания предохранителя.

Многие предохранители имеют специальные устройства для гашения дуги, образующейся при расплавлении плавкого элемента вставки. Обычно плавкие вставки находятся внутри патрона, покрытого изоляционной оболочкой, армированного деталями для крепления вставки и подвода к ней тока. По конструкции плавких вставок предохранители бывают разборными и неразборными. Разборные допускают замену плавких элементов после срабатывания на месте эксплуатации без специального инструмента. У неразборных замене подлежит вся плавкая вставка.

Различают предохранители с наполнителем, у которых дуга гасится в порошковом, зернистом или волокнистом веществе (тальк, кварцевый песок и т.д.), и без наполнителя, у которых гашение дуги происходит благодаря высокому давлению в патроне или движению газов. Предохранители иногда имеют визуальный указатель срабатывания, позволяющий судить о расплавлении плавкого элемента вставки при срабатывании.

Действие плавких предохранителей основано на том, что электрический ток в плавкой вставке выделяет тепло. Тепловое действие тока, протекающего через предохранитель, характеризуется джоулевым интегралом t. При нормальных условиях это тепло отводится в окружающую среду путем излучения, конвекции и теплопроводности (главным образом через контакты). Если количество выделяющегося во вставке тепла больше отводимого, избыток тепла будет повышать температуру вставки до тех пор, пока снова не будет достигнут тепловой баланс при новой температуре или вставка расплавится (перегорит). Она может быть разорвана электродинамическими силами и до начала плавления. Плавкие предохранители характеризуются следующими параметрами.

Номинальное напряжение Uн.пр - напряжение, указанное на предохранителе и соответствующее наибольшему номинальному напряжению сетей, в которых разрешается установка данного предохранителя. Так, предохранители типа ПР-2 первого габарита (меньших размеров) имеют маркировку 250 В и могут устанавливаться в сетях с номинальным напряжением до

В постоянного тока и до 380 В переменного тока. Предохранители ПР-2 второго габарита (больших размеров) имеют маркировку 500 В и могут устанавливаться в сетях напряжением 500 В и ниже.

Номинальный ток предохранителя Iн.пр - ток, указанный на предохранителе и равный наибольшему из номинальных токов плавких вставок, предназначенных для данного предохранителя. На этот ток рассчитаны все токоведущие контактные части предохранителя.

Номинальный ток плавкой вставки Iн.вст - ток, указанный на вставке, для которого она предназначена, при длительной работе. Номинальный ток предохранителя всегда должен быть больше или равен номинальному току плавкой вставки, т.е. Iн.пр ³ Iн.вст.

Пограничный ток плавкой вставки I¥ - ток, при котором вставка расплавится через промежуток времени, достаточный для достижения ею установившейся температуры. Это время обычно равно 1-2 ч. Ток I¥ больше Iн.вст.

Предельный ток отключения предохранителя Iпр.пр - наибольшее значение тока КЗ сети, при котором гарантируется надежная работа предохранителей, т.е. дуга гасится без каких-либо повреждений патрона.

Способы улучшения защитных характеристик предохранителей.

Улучшить защитные характеристики можно выбором материала для плавкой вставки, применением вставок с так называемым металлургическим эффектом, выбором рациональной конструкции плавкой вставки, т.е. ее длины и формы.

Материал плавкой вставки. Плавкие вставки обычно изготовляют из меди, серебра, олова, свинца, цинка, алюминия и их сплавов. Материал очень влияет на защитную характеристику вставки. Экспериментально установлено, что вставки из легкоплавких металлов - олова, свинца, цинка и алюминия - более удобны для защиты элементов электроустановок от токов перегрузки, так как позволяют получить большую выдержку времени. Вставки из этих материалов обладают большим удельным электрическим сопротивлением и малой теплопроводностью. Однако масса вставки из этих металлов при одинаковом номинальном токе больше, чем масса вставки из меди или серебра. Это снижает разрывную способность предохранителя.

Вставки из меди и серебра дают меньшую выдержку времени при перегрузках, что ухудшает их защитные характеристики. Существенным недостатком таких вставок является сравнительно высокая температура их плавления (они тугоплавки). При длительном токе, меньшем, чем ток плавления, вставки могут нагреваться до температуры выше 900 оС. Столь высокий и длительный нагрев плавких вставок может привести к чрезмерному перегреву контактной системы и корпуса предохранителя, особенно закрытого, вызвать их разрушение. Однако применение медных и серебряных вставок повышает разрывную способность предохранителей, так как увеличивается предельный ток отключения Iпр.

Большая разрывная способность вставок из тугоплавкого металла явилась предпосылкой для применения плавких вставок с так называемым металлургическим эффектом. Для металлургического эффекта в середине вставки из тугоплавкого металла напаивают шарик из легкоплавкого металла (рис. 1). Физическая сущность металлургического эффекта заключается в растворении более тугоплавкого материала вставки (медь, серебро) в легкоплавких средах (олово, сплав олова с кадмием и др.), причем диффундирование меди или серебра повышается с увеличением температуры. Такая вставка имеет более благоприятную защитную характеристику от токов перегрузки и перегорает при меньшем значении отношения I/Iн.вст и невысокой температуре (примерно в два-три раза меньше, чем температура плавления основного металла). Размер шарика (называемого также металлическим растворителем) влияет на работу вставки. При слишком малом шарике металлургический эффект мал, при слишком большом - отвод тепла от вставки в месте нахождения шарика настолько снижает температуру вставки, что шарик не плавится и металлургический эффект ослабляется. Оптимальный диаметр, например, оловянного шарика в центре медной проволоки диаметром от 0,25 до 0,6 мм составляет 1-2 мм.

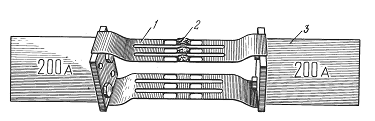

Рис 1. Плавкая вставка (элемент) с металлургическим эффектом:

- медь; 2 - свинец или олово; 3 - наконечник (контакт)

С точки зрения конструктивного исполнения на защитную характеристику влияет главным образом длина и форма вставки. Увеличение длины повышает пограничный ток вставки. Для предохранителей напряжением от 120 до 500 В оптимальная активная длина вставки составляет 70 мм. При меньшей длине снижается разрывная способность предохранителя.

Для уменьшения объема расплавляемого металла и увеличения быстроты разрыва при КЗ для одного и того же пограничного тока I вставки делают с несколькими параллельными ветвями, что увеличивает разрывную способность предохранителя и уменьшает время гашения дуги.

В некоторых типах предохранителей используются плавкие вставки, имеющие два-четыре коротких перешейка А-А (рис. 2). В этих перешейках повышаются электрическое сопротивление, плотность тока и выделяется больше тепла, чем в широких частях. В нормальных условиях это тепло отводится к менее нагретым частям вставки и контактным ножам предохранителя, с которых оно рассеивается в окружающую среду. При токах КЗ перешейки быстро нагреваются до температуры плавления металла, и плавкая вставка расплавляется во всех перешейках. При перегрузках вставка нагревается значительно медленнее, чем при токах КЗ, и благодаря лучшему охлаждению ее широких мест она расплавляется обычно только в одном месте, чаще всего в средней части, например на линии А-А.

Рис. 2. Плавкая вставка (элемент) предохранителя типа ПР-2

При эксплуатации следует обратить внимание на недопустимость применения нестандартных, некалиброванных плавких вставок из медных или других проволок («жучков»). Пограничные и номинальные токи такой вставки и защитная характеристика предохранителя имеют крайне неопределенные значения. При таких вставках вероятны местные перегревы, порча и даже разрыв патронов (например, предохранителей типа ПР-2), резкое изменение коммутационной (разрывной) способности предохранителей. Все это может вызвать аварии и пожары.

Типы плавких предохранителей для установок напряжением до 1000 В

По конструкции предохранители могут быть разделены на следующие типы: открытые (или пластинчатые), трубчатые и однополюсные резьбовые (пробочные).

Открытые (пластинчатые) предохранители конструктивно просты и представляют собой открытую одиночную проволоку (или несколько параллельных проволок), впаянную в медные или латунные плоские наконечники. Они не имеют дугогасительных устройств и поэтому обладают малой разрывной способностью. При расплавлении вставки образуется открытая дуга, разбрызгивается расплавленный металл, распространяются раскаленные и ионизированные газы. Все это опасно для обслуживающего персонала, а также увеличивает возможность пожара, особенно в пожароопасных помещениях. Поэтому применение открытых предохранителей следует запрещать.

Трубчатые предохранители изготавливаются либо с закрытыми фибровыми трубками, либо с закрытыми стеклянными или фарфоровыми трубками, заполняемыми мелкозернистым песком. Предохранители с закрытыми фибровыми трубками типа ПР-2 (рис. 3) используются в установках постоянного и переменного тока напряжением 220 В (короткие) и 500 В (длинные), рассчитаны на номинальные токи от 6 до 1000 А. Эти предохранители устанавливают в различные распределительные устройства (щиты, шкафы, ящики). Они допускают присоединение не только медных, но и алюминиевых проводов, кабелей или шин. При перегорании плавкой вставки и появлении дуги фибровая трубка обгорает. Выделяемые при этом теплоемкие газы деионизируют дугу и создают в патроне высокое давление, пропорциональное энергии, выделяющейся в дуге, и обратно пропорциональное внутреннему объему патрона. При больших токах КЗ оно достигает 150 кПа и способствует быстрому и интенсивному гашению дуги.

Рис. 3. Предохранитель трубчатый ПР-2:

- фибровая трубка; 2 - латунная втулка; 3 - латунный колпак; 4 - контактные ножи; 5 - болты; 6 - цинковая плавкая вставка (элемент)

При отключении тока КЗ благодаря энергичной деионизации дуги в закрытом патроне сопротивление ее настолько быстро и значительно увеличивается, что ток КЗ в цепи вынужденно уменьшается до нуля раньше, чем в цепи переменного тока он достигает ударного значения, а в цепи постоянного тока - установившегося значения. Так, в цепи с действующим током КЗ, равным 50 000 А, предохранитель с плавкой вставкой на 6 А произведет отключение при токе всего лишь 400 А. Такие предохранители называют токоограничивающими. Их предельная разрывная способность достаточно велика.

В предохранителях типа ПР-2 следует использовать только цинковые плавкие вставки, так как температура внутри трубки не должна быть выше температуры плавления цинка (400 оС). Эти предохранители обладают рядом недостатков: их разрывная способность мала для современных промышленных установок, защитная характеристика нестабильна, так как сопротивление контакта вставки с ножами патрона зависит от степени затяжки болтов. Предохранители велики по размерам, недостаточно надежны (прогорают фибровые корпуса) и дорогостоящи.

В предохранителях с мелкозернистым наполнителем плавкие вставки помещены в закрытые трубки, заполненные мелкозернистым изоляционным наполнителем (обычно кварцевым песком). Раскаленные и ионизированные газы, образующиеся после испарения плавкой вставки, проникая в промежутки между зернами наполнителя и соприкасаясь с поверхностью последних, деионизируются. Капельки металла, разбрызгиваясь в стороны и проникая в глубь наполнителя, конденсируются на его поверхности. Зерна наполнителя хорошо поглощают тепло, охлаждают газы и тем самым резко снижают давление в патроне в момент испарения вставки. Кроме того, для предупреждения перегрева патрона при длительной перегрузке вставки, не сопровождающейся ее расплавлением, используют металлургический эффект.

Кварцевые предохранители являются также токоограничивающими. Время гашения в таком предохранителе настолько мало, что ток не успевает достичь того наибольшего значения, которого достиг бы при КЗ в установке без предохранителей. Например, предохранители типа ПН-2-100 пропускают ток КЗ, не превышающий 5 кА. В то же время предельная отключающая способность предохранителя достигает 50 кА. К группе предохранителей с мелкозернистым наполнителем относятся предохранители типов: НПН, ПН-2, ПНБ5, ППЗ1, ПП24, ПП17, ПТ23, ПТ26, ПР23, ПР26 и др. В новой серии предохранителей все токоведущие части выполняются из алюминия и его сплавов.

Для защиты автоматических воздушных выключателей, магнитных пускателей и контакторов при больших токах КЗ, превышающих их отключающую способность, освоена новая серия предохранителей ПП26 на токи от 25 А с номинальным напряжением 400 В. Для этих предохранителей характерно повышенное время плавления плавкого элемента при токах 6-10 Iн.вст и быстрое срабатывание при токах КЗ. Поскольку эти предохранители применяются с автоматическими воздушными выключателями или тепловыми реле, они названы сопутствующими. Такие предохранители не могут быть использованы для отключения малых токовых перегрузок.

Предохранитель типа ПН-2-400. Патрон предохранителя, заполненный сухим кварцевым песком, состоит из двух контактных ножей; квадратной фарфоровой трубки с круглым отверстием в центре; двух металлических крышек, прикрепленных винтами к торцам трубки; плавких вставок, укрепленных на ножах. Плавкие вставки штампуют из тонкой медной ленты. На средней части пластин вставки напаяно олово (растворитель). В этих местах пластины расплавляются при токах перегрузки. При КЗ пластины вставки расплавляются в местах.
