ка поток грунтовых вод направляется в центральный сборный резервуар и далее отправляется в реку Темзу. Некоторая часть отработанной после охлаждения воды используется канализационной системой здания и для полива зеленых насаждений, что существенно снижает потребление нетехнической водопроводной воды. В теплое время года удаляемый воздух низких температур направляется для подготовительного охлаждения приточного воздуха.

Отказу от традиционных холодильных установок способствовали: комбинация устройств утилизации тепла-холода, применение грунтовых вод для источников холодоснабжения, форма здания, его ориентация по сторонам света и использование солнцезащитных систем. Используемый в Сити-холл комбинированный тип отопления – схема воздушного отопления + вентиляция и система водяного отопления (конвекторы, установленные в зале заседаний и в офисах по внешнему периметру в конструкциях фальшпола, а также напольное па- нельно-лучистое отопление в фойе). Конвекторы предотвращают образование конденсата в холодных светопрозрачных наружных ограждающих конструкциях, снижают уровень образования сквозняков и делают свободным пространство в помещениях.

Вода высокой температуры применяется для подогрева приточного воздуха в центральной приточной установке. Для её подготовки и приготовления работают два газовых бойлера. Использование насосных установок с регулируемой скоростью вращения, позволяют увеличить/ уменьшить расход теплоносителя в зависимости от времени года и суток, занятости помещений, и дают возможность снизить расход энергии, направленной на циркуляцию теплоносителя;

− система автоматизации и управления зданием. Разработанная для Сити-холл система автоматизации и управления зданием (BMS, Building Management System), служит для поддержания и контроля, оптимально нормируемых комфортных параметров микроклимата в помещениях. Данная система является запрограммированной на эффективное применение инженерного оборудования и сбережение энергозатрат при необходимых качественных показателях внутреннего микроклимата (например, понижение температуры воздуха в зале заседаний и в залах собраний происходит только тогда, когда возникает необходимость в эксплуатации этих помещений). Автоматически контролируются уровень воздухообмена и показатели температуры поступаемого приточного воздуха для обеспечения необходимого микроклимата в обслуживаемых помещениях.

Контрольные вопросы

1.Что такое микроклимат помещения? Сформулируйте параметры микроклимата помещений.

2.Какие существуют приемы и средства оптимизации микроклимата энергоэффективных высотных зданий?

3.Назовите и опишите примеры высотных зданий с инновационными решениями оптимизации микроклимата.

45

4. КОНЦЕПТУАЛЬНОЕ АРХИТЕКТУРНОЕ ПРОЕКТИРОВАНИЕ ВЫСОТНЫХ ЗДАНИЙ

4.1. КИНЕТИЧЕСКАЯ (ДИНАМИЧЕСКАЯ) АРХИТЕКТУРА

Спроектировано жизнью, сформировано временем. Дэвид Фишер (David Fisher) [12]

Динамические здания (англ. Dynamic buildings) – новый виток развития архитектуры как искусства, новейшая философия инженерной мысли, изменяющая взгляд на облик современных мегаполисов. Здания в движении (англ. Buildings in motion) – это открытый вызов обычному мировосприятию архитектуры, основанной на общепонятных законах силы тяжести.

Кинетическая (динамическая) архитектура высотных зданий – новое зрелищное концептуальное направление в архитектурном проектировании. В таком направлении проектирования заметна особая связь искусства и инженерии

– синтез искусств и точной науки. Только с развитием механики, электроники, робототехники и IT-технологий проекты динамической архитектуры стали возможны для реализации. Такие проекты всегда поражают оригинальностью и смелостью применяемых при их возведении и эксплуатации инноваций.

Кинетическая (динамическая) архитектура – современное направление архитектуры, в котором здание сконструировано таким образом, что его части могут двигаться относительно друг друга, не нарушая общую целостность объема. Это архитектура, в которых управляемо движутся на центральной оси динамичные элементы фасада независимо от других частей, создавая эффект вращающегося здания.

Динамическая архитектура – это взаимодействие трехмерности восприятия реального объекта с четвертым измерением пространства

– временем.

Проект «Вращающегося небоскреба» (англ. Dynamic Tower) для г. Дубая (ОАЭ) (фото 7) создан знаменитым итальянским архитектором Дэвидом Фишером (англ. David Fisher), руководителем Infinity design во Флоренции. Творчество этого архитектора основывается на двух постулатах – сборных элементах при их производственном изготовлении и динамическом направлении современной архитектуры. Проектом «Вращающийся небоскреб» предполагалась высота здания 420 м при количестве 80 этажей. В нем были предусмотрены частные квартиры, отель, торговые центры.

Поэтажные элементы здания должны менять свое местоположение в горизонтальной плоскости – вращаться с определенной управляемо заданной скоростью вокруг центрального стержня-оси небоскреба. По инженерным предпо-

46

ложениям солнечные панели (фотогальванические панели), расположенные на крыше здания, и ветровые турбины между всеми этажами должны вырабатывать электроэнергию, равную 1 200 000 кВт/ч, абсолютно достаточную для вращения. Акустический шум от работы ветровых турбин нивелируется современным дизайном и формой их винтов, изготовленных из углеродного волокна. Именно такие моменты стали принципами экологичности данного проекта – использование солнечной и ветровой энергии при строительстве и эксплуатации зданий.

Фото 7. Проект «Вращающегося небоскреба» (англ. Dynamic Tower) [7]. Арх. David Fisher.

Планировавшаяся дата постройки - 2010 год, г. Дубай, ОАЭ

Предполагаемая инфраструктура «Вращающейся башни» (Dynamic Tower) в Дубае: 1-20 этаж – офисные пространства различного вида компаний, 20-35 этаж – помещения шестизвездочного отеля, 35-70 этажи – квартиры с максимальной площадью до 1200 м2, 70-80 этажи – роскошные виллы.

Проект вращающегося здания в Москве Дэвида Фишера – концепт динамической башни высотой 300-400 м (60-70 этажей) (фото 8). Предполагалось, что первые уровни здания вращаться не должны и там разместятся офисные и коммерческие пространства. На следующих уже вращающихся вокруг оси-стержня здания этажах расположатся квартиры повышенного уровня комфорта.

Примечательно, что вращение этажей будет независимым друг от друга – именно это создаст эффект постоянно меняющего свою форму небоскреба. Полный круг предположительно должен был совершаться за 2-3 часа в зависи-

47

мости от заданной скорости. Как и исторически сложилось для небоскребов, все коммуникации (системы электроснабжения, водообеспечения, отопления, канализация и водоотведения) расположатся в центральном неподвижном ство- ле-стержне, тем самым создавая рациональное подведение на вращающиеся этажи с квартирами и обеспечивая бесперебойную доставку и удаление ресурсов. Сначала предполагалось возведение центрального неподвижного стержня небоскреба, и затем дальнейшее посекционное нанизывание на него собранных на заводе-изготовителе отдельных вращающихся элементов с уже готовым собранным наполнением – коммуникации и мебельные группы. Такой метод сборки современных зданий ускоряет процесс строительства на 30 %.

Фото 8. Концепт динамической башни [8]. Арх. David Fisher.

г. Москва, Россия

При всей уникальности подобных зданий, в свою очередь, их создатель архитектор Д. Фишер утверждает: «Вы только подумайте, сколько самолетов ежедневно поднимается в воздух. Здоровая, тяжеленная железяка – и летает. По сравнению с этим вертящиеся небоскребы – просто забавная игрушка» [13].

Контрольные вопросы

1.Сформулируйте понятие «кинетическая (динамическая) архитектура».

2.Назовите примеры концептуальных проектов динамической архитектуры.

48

4.2. «БУМАЖНАЯ АРХИТЕКТУРА» ВЫСОТНЫХ ЗДАНИЙ

«Бумажная архитектура» – теоретическая деятельность архи-

текторов, состоящая в проектировании архитектурных форм без цели их последующей материализации.

Во все времена творческой деятельности создавались проекты, осуществление которых было невозможно из-за их сложности в техническом исполнении, несоразмерности материальных и трудовых затрат, сомасштабности возводимых объектов. Такой вид проектной деятельности в зодчестве со временем получил определение «бумажная архитектура».

Проекты «бумажной архитектуры» выражают безграничность неосуществимых фантазий авторов и являются опытным творческим пространством поиска стилистики, формообразования, типологии зданий и сооружений. Это очень специфический род архитектурной проектной практики коснулся и проектирования высотных зданий.

Примерами проектов небоскребов в «бумажной архитектуре» могут стать следующие объекты:

− конкурсный проект Ивана Ильича Леонидова (1902-1959) Дома Наркомтяжпрома (Народный Комиссариат Тяжелой Промышленности) на Красной площади в г. Москве (СССР), созданный в 1934-1936 гг. (фото 9).

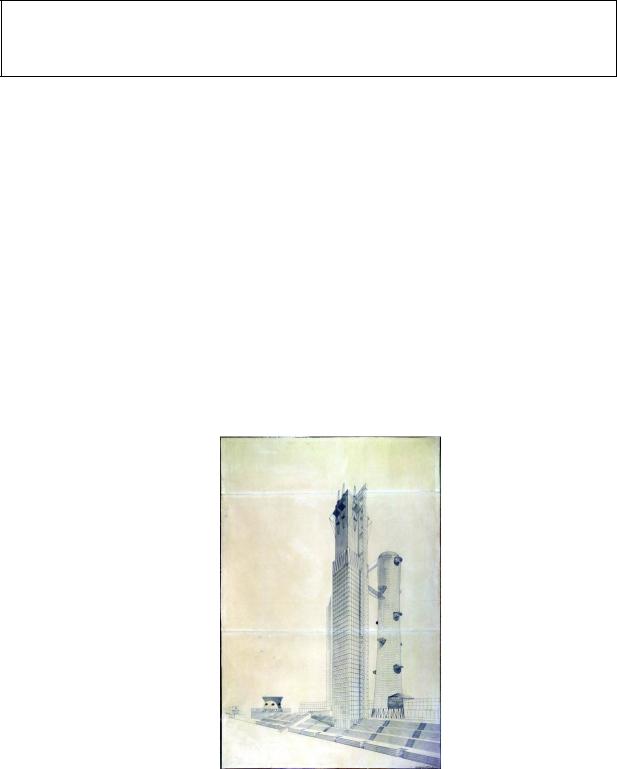

Фото 9. Конкурсный проект Дома Наркомтяжпрома на Красной площади в г. Москве, СССР [9].

Арх. И. И. Леонидов.

Проект создан в 1934-1936 гг.
