20. Ультразвуковой контроль сварных соединений

Ультразвуковая технология испытания основана на способности высокочастотных колебаний (около 20 000 Гц) проникать в металл и отражаться от поверхности царапин, пустот и других неровностей. Искусственно созданная, направленная диагностическая волна проникает в проверяемое соединение и в случае обнаружения дефекта отклоняется от своего нормального распространения. Оператор УЗД видит это отклонение на экранах приборов и по определенным показаниям данных может дать характеристику выявленному дефекту.

На сегодняшний день в промышленности применяют пять основных методов проведения УЗК (ГОСТ 23829 — 79), которые отличаются между собой только способом регистрации и оценки данных:

• Теневой метод. Заключается в контроле уменьшения амплитуды ультразвуковых колебаний прошедшего и отраженного импульсов.

• Зеркально-теневой метод. Обнаруживает дефекты швов по коэффициенту затухания отраженного колебания.

• Эхо-зеркальный метод или “Тандем”. Заключается в использовании двух аппаратов, которые перекликаются в работе и с разных сторон подходят к дефекту.

• Дельта-метод. Основывается на контроле ультразвуковой энергии, переизлученной от дефекта.

• Эхо-метод. Основан на регистрации сигнала отраженного от дефекта.

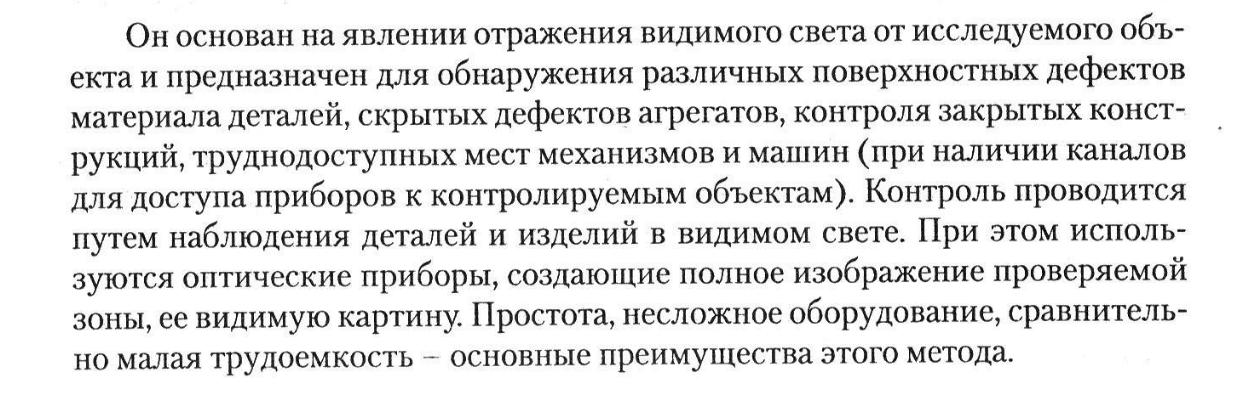

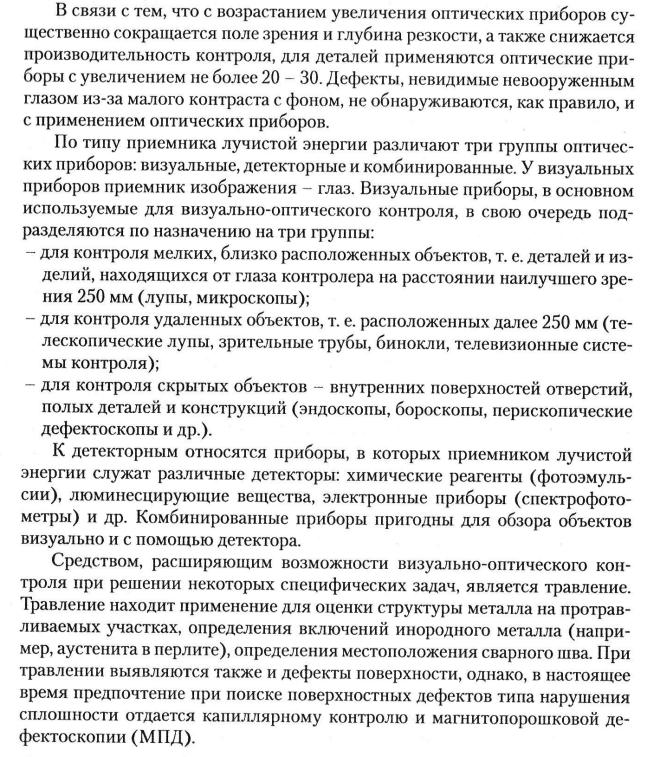

21. Визуально-измерительный контроль сварных соеднений
