Материал: Задачи на зачет
Пантелеева К. БСТ 1904 Задачи на зачет и ответы по лекциям

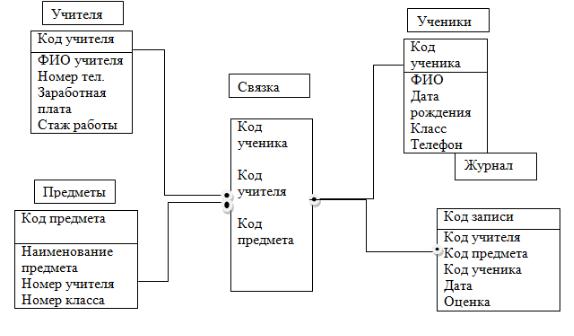

1. Разработайте ER-схему БД Школа: учителя, предметы, ученики, журнал успеваемости.
Определим ключи независимых сущностей. В сущности Учителя ключом мог бы стать атрибут Номер тел., как и Телефон в сущности Ученик. Однако надежнее ввести для этой цели в число атрибутов этих сущностей специальные атрибуты с уникальными значениями: Код Учителя и Код Ученика. В сущности Предметы все атрибуты могут представлять составной ключ, но можно ввести также уникальный ключ - Код предмета. Для таблицы успеваемость введем поле код записи, так как в противном случае могут повторяться строки, что является нарушение правила.
Связи: один учитель может вести несколько предметов, а также один предмет у разных классов могут вести разные учителя, значит связь М:М, значит нужна сущность-связка. Аналогично М:М между ученики и предметы, учителя и ученики и связь журнал успеваемость со всеми остальными, но можно ввести одну сущность, которая будет показывать какой учитель ведет у какого ученика и какой предмет, именно через нее можно связать все сущности и ее связь с остальными будет один ко многим (многие на стороне новой сущности).
и, поскольку у каждого ученика есть и предметы и учителя, каждый учитель обязательно ведет предмет и имеет учеников и так далее, тогда кп на стороне много обязательное.
2. Дано отношение СТУДЕНТЫ (первые 4 записи):
№ |
ФИО |
Группа |
Код |
Наименование |
Спортивные |
зачетной |
|
|
факультета |
факультета |
секции |
книжки |
|
|
|
|
|
|
|
|
|
|
|
00007513 |
Борисов |
БИН1402 |
005 |
ОТФ-2 |
Футбол, |
|
Б.Б. |
|
|
|
Штанга |
|
|
|
|
|
|
00009842 |
Сидоров |
БИК1503 |
123 |
ОТФ-1 |
Волейбол |
|
С.С. |
|
|
|
|
|
|
|
|
|
|
00006651 |
Петров |
БИН1402 |
005 |
ОТФ-2 |
Борьба, Бокс |
|
П.П. |
|
|
|
|
|
|
|
|
|
|
00009006 |
Волков |
БУТ1401 |
123 |
ОТФ-1 |
Шахматы |
|
В.В. |
|
|
|
|
|
|
|
|
|
|
и т.д.

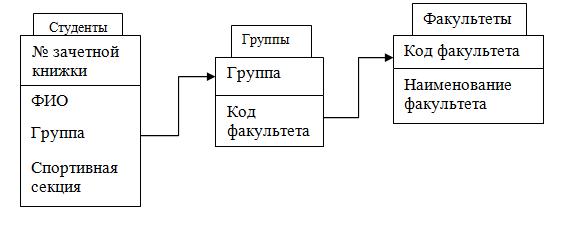

Нарушения каких нормальных форм наблюдаются? Нормализуйте отношения. Постройте реляционную схему БД.
1.Нарушение нормализации 1НФ происходит в № зачетной книжке 00007513 и 00006651, так как в одной ячейке содержится список из 2 элементов: Футбол, Штанга и Борьба, Бокс, то есть он не является атомарным.
2.Нарушение 3НФ: № зачет->ФИО->Группа->Код фак->Наим Фак НаимФак->СпортСекц - транзитивна
3.НФБК: Код факультета<->Наименование факультета

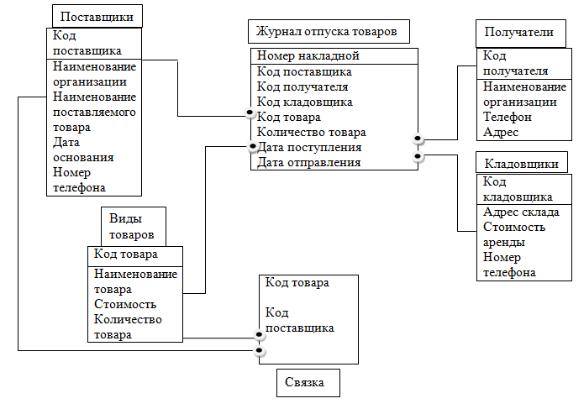

3. Разработайте ER-схему БД Склад: поставщики товара, виды товаров, получатели товара, кладовщики, журнал отпуска товаров.
Определим ключи независимых сущностей. В сущности Поставщики товара ключом мог бы стать атрибут Номер телефона, как и в сущности Получатели товара и Кладовщики. Однако надежнее ввести для этой цели в число атрибутов этих сущностей специальные атрибуты с уникальными значениями: Код Поставщика и Код Получателя, Код кладовщика. В сущности Товары необходим атрибут Код товара, так как может повторяться и наименование и цена. В сущности Журнал отпуска товаров ключом станет Номер накладной.
Связи: у поставщика, вероятнее всего ограниченный список товаров, которые он поставляет, а один товар может поставляться несколькими поставщиками, значит связь м:м и необходимо ввести новую сущность (где связь будет 1:м и кп на стороне м обязательно). Остальные связаны через Журнал отпуска
товаров, связью 1:м (многие на стороне журнала) и кп на стороне многие необязательное.
4. Дано отношение ЗАВОДЫ (первые 6 записей):
Номер |
Наименование |
Специализация |
Количество изделий |
завода |
завода |
|
(тонн) |
|
|
|
|
1 |
Вагонзавод |
Металлопрокат |
10000 |
|
|
|
|
1 |
Вагонзавод |
Бетон |
200350 |
|
|
|
|
4 |
Северсталь |
Металлопрокат |
120000 |
|
|
|
|
2 |
МАЗ |
Бетон |
1400450 |
|
|
|
|
2 |
МАЗ |
Асфальт |
1000200 |
|
|
|
|
3 |
ДАБЗ |
Кирпич |
1300000 |
|
|
|
|
и т.д. Номера и наименования заводов – уникальны, одна и та же специализация может быть у разных заводов. Определите потенциальные ключи, аномалии, зависимости. Нарушение какой нормальной формы наблюдается? Нормализуйте отношение. Постройте реляционную схему БД. Потенциальные ключи: Номер завода+ специализация; наименование завода- +специализация
Аномалии: Удаления, включения и модификации Зависимости: Номер завода->наименование завода; номер
завода+специализация->количество; Наименование завода->специальность Нарушение 2НФ
5. Разработайте ER-схему БД Гостиница: проживающие, сотрудники гостиницы, номера, журнал регистрации заселений.
Жильцы
Код жильца
ФИО
Сотрудники
Код сотрудника
ФИО
Должность
Стаж
Номера
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Есть льготы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Этаж |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Регистрация |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Код жильца |
|
|
|
1 |
|
|
|
|
|
Код номера |
|
|
∞ |
|
|
|
|
|||
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
Код номера |
|
∞ |
|||||
|
|
|
|
|
|
|
∞ |
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
1 |
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
Код сотрудника |
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
Дата заезда |
|
|
|||||||
|
|
|
|
|
|
|
Дата выезда |
|
|
|||||||
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
Класс номера |
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6. Дано отношение СТАДИОНЫ (первые 6 записей):
Номер стадиона |
Наименование стадиона |
Площадки для |
Количество |
|
|
игры в |
площадок |
|
|
|
|
1 |
Динамо |
Футбол |
10 |
|
|
|
|
1 |
Динамо |
Теннис |
20 |
|
|
|
|
4 |
Спартак |
Хоккей |
12 |
|
|
|
|
2 |
ЦСКА |
Футбол |
14 |
|
|
|
|
2 |
ЦСКА |
Хоккей |
10 |
|
|
|
|
3 |
Салют |
Теннис |
13 |
|
|
|
|
и т.д.
Номера и наименования стадионов – уникальны, площадки для одного и того же вида игры могут быть на разных стадионах. Определите потенциальные ключи, аномалии, зависимости. Нарушение какой нормальной формы наблюдается? Нормализуйте отношение. Постройте реляционную схему БД.
Потенциальные ключи: Номер стадиона+площадка для игры в; наименование стадиона+площадка для игры в Аномалии:Удаления, включения и модификации
Зависимости: Номер стадиона->Площадка для игры в; Площадка для игры в- >Количество площадок; Наименование стадиона->Площадка для игры в; Номер стадиона+Площадка для игры в->количество площадок; Нарушение 2НФ
7. Даны отношения:
КЛИЕНТЫ (КодКлиента, ФИО, Паспорт)
ЗАСЕЛЕНИЕ (КодКлиента, ДатаЗаселения, Номер, Этаж, Цена)
Нарушение какой нормальной формы наблюдается? Нормализуйте отношения. Постройте реляционную схему БД.
Нарушение 2НФ.
