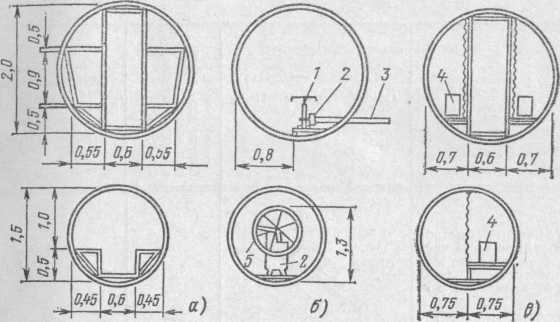

Рис. 36. Схемы размещения внутреннего оборудования в убежищах из труб

диаметром 1,5 и 2 м: а – места для сидения и лежания;

б – центробежный вентилятор с приводом от велосипеда

(или ручным от велосипедного колеса); в - выносные емкости в тамбуре;

1 – велосипед; 2 – вентилятор; 3 – воздуховод от фильтра;

4 – выносные емкости; 5 – велосипедное колесо

Строить убежища из колец можно с применением кранов, вручную или с помощью тех же рычагов и це­пей, которые используются для погрузки и разгрузки. Кольца вручную сталкивают на слегка взрыхленное дно котлована и легким покачиванием выводят на нужный уровень, затем отвалом бульдозера (рис. 37) их подтал­кивают одно к другому вдоль котлована. Стыкуют кольца враструб или в четверть. Таким образом можно сты­ковать четыре-пять колец в час. По расходу желе­зобетона на 1 чел. убежища из труб диаметром 2 м являются самыми экономными, так как их внутренний объем используется полностью и при работе вентилятора сооружение хорошо проветривается.

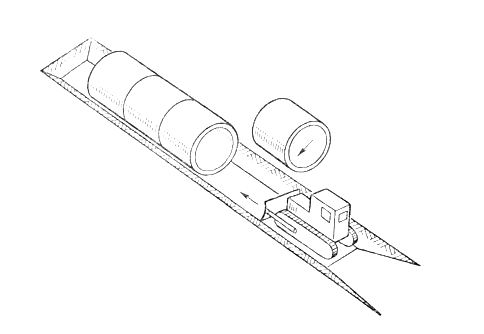

Рис. 37. Схема строительства убежищ из колец с использованием бульдозера

Наиболее надежную защиту людей обеспечивают убежища из замкнутых монолитных блоков ТБ-3 (рис. 38). Блоки между собой не соединя­ются, что упрощает строительст­во сооружения. Необходимо толь­ко тщательно выровнять дно кот­лована, чтобы блоки не откло­нялись один от другого и не бы­ло больших щелей на стыках. Изделия ТБ-3 наиболее жестки из всех объемных секций. При монтаже убежища их можно по­додвигать и выравнивать отва­лом бульдозера.

Аналогичные надежные убежища можно построить из элементов коллекторов ЛП-12. Этот элемент состоит из двух час­тей: верхней П-образной шириной 1,2, высотой 1,6, пролетом в свету 3,1 м и нижней донной плиты.

Д ля устройства перекрытий в укрытиях со степенью защиты не более 0,2-0,3 кгс/см² (0,02-0,03 МПа) мож­но также использовать конструкцию непроходных кана­лов теплотрасс, которая имеет сечение в виде арки с циркульным очертанием.

Рис. 38. Схема размещения мест для людей в убежище из монолитных элементов коллектора ТБ-3

В настоящее время ведутся исследования по разработке быстровозводимых сооружений. Отдельные из них могут быть использованы в военное время как укрытия. В частности, могут использоваться быстровозводимые сооружения на основе пневмоопалубки.

Быстровозводимое сооружение на базе пневматической опалубки (рис.39) состоит из наружной и внутренней оболочек, выполненных из гидрофобного материала и расположенных на фиксированном расстоянии друг относительно друга. Расстояние выдерживается при помощи гибких связей (рис. 40), которые совместно с фибровым армированием препятствуют сползанию смеси при приведении сооружения в проектное положение. Оболочки сооружения герметично закреплены на гибком основании, которое воспринимает распорные нагрузки от свода возведенного сооружения. Пространство между оболочками заполнено сухой фибропесчаной смесью, в которой расположены перфорированные трубки, необходимые для пропитки смеси затворяющей жидкостью.

На внешней оболочке сооружения имеются патрубки:

для подачи воздуха под давлением во внутреннее пространство сооружения;

для подачи затворяющей жидкости;

для отсоса воздуха и излишков затворяющей жидкости из межоболочного пространства.

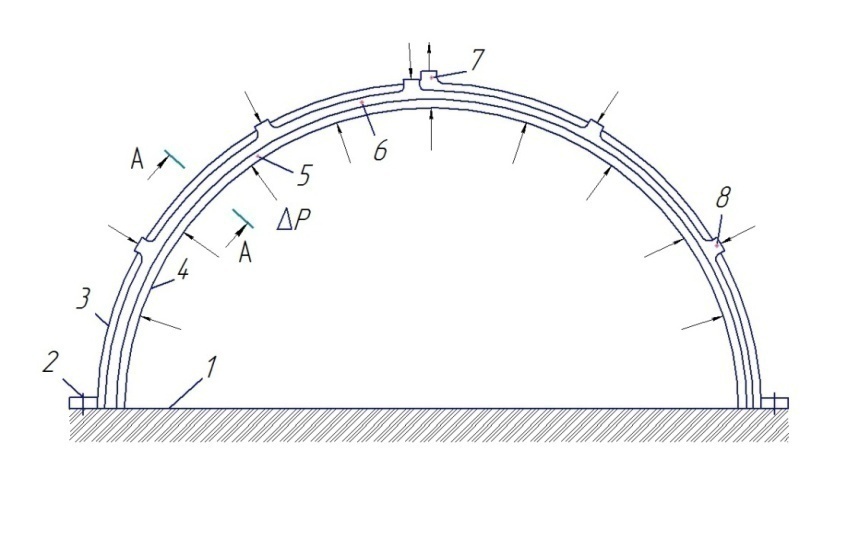

Рис.39. Схема возведенного предлагаемого сооружения в разрезе:

1− Основание; 2 – деталь крепления сооружения; 3 – внешняя оболочка;

4 – внутренняя оболочка; 5 – сухая смесь; 6 – перфорированные трубки;

7 – патрубок отсоса; 8 – патрубок подачи затворяющей жидкости;

∆P – избыточное давление

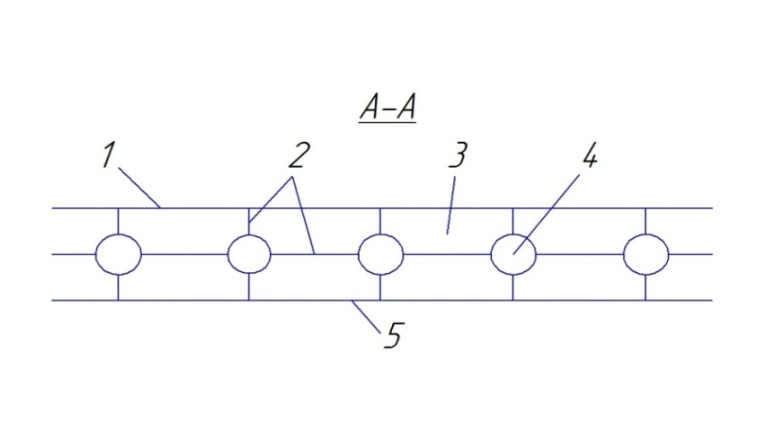

Рис. 40. Разрез А-А:

1 – внешняя оболочка; 2 – гибкие связи; 3 – сухая смесь;

4 – перфорированные трубки; 5 – внутренняя оболочка

Рассматриваемое сооружение изготавливается на заводах и укладывается (рис. 41) до размеров, позволяющих использовать для их транспортировки все виды соответствующих серийных видов автомобильного, железнодорожного, воздушного и водного транспорта. Сложенное сооружение предлагается складировать для дальнейшей отправки в зоны возведения.

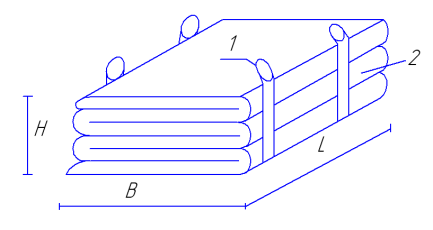

Рис. 41. Вид сложенного сооружения:

1 – строповочные петли; 2 – сложенное сооружение;

H, B, L – линейные размеры

После доставки сооружения на место возведения оно разворачивается на расчищенной и выровненной поверхности и крепится к ней при помощи винтовых анкеров (рис. 42). Затем сооружение приводится в проектное положение путем подачи во внутреннее пространство воздуха под давлением, после чего производится процесс подачи затворяющей жидкости в перфорированные трубки. По окончании процесса затворения во внутреннее пространство дополнительно нагнетается воздух, что совместно с процессом отсоса воздуха и излишков затворяющей жидкости приводит к уплотнению бетонного раствора.

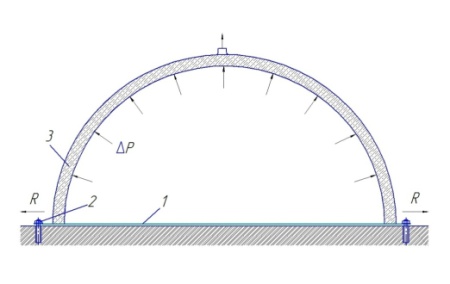

Рис. 42. Схема возведенного сооружения в разрезе:

1 – основание; 2 – анкер; 3 – сооружение;

R – распор; ∆P – избыточное давление

В таком состоянии сооружение выдерживается до набора проектной прочности, после чего давление во внутреннем пространстве сбрасывается, а в оболочке специальным инструментом выпиливаются необходимые технологические проемы.

Внешняя оболочка такого сооружения в дальнейшем играет роль кровли, внутренняя – роль отделки, а гибкое основание является полом. При использовании подобных сооружений в условиях низких температур возможно нанесение на внутреннюю оболочку вспененного полиуретана, а также использование обогревательных элементов или систем отопления.

Для повышения защитных свойств от ионизирующих излучений сооружение располагается в котловане и обсыпается грунтом.

При возведении таких сооружений практически нет вредного влияния на окружающую природную среду.

Вопросы для контроля

1. Где размещаются быстровозводимые ЗС ГО?

2. Какие существуют объемно-планировочные решения быстровозводимых ЗС ГО?

3. Какие существуют конструктивные решения быстровозводимых ЗС ГО?

4. Какие материалы применяют для строительства быстровозводимых ЗС ГО?

5. Что такое быстровозводимые ЗС ГО из сборных железобетонных конструкций?

6. Что такое быстровозводимые ЗС на основе пневмоопалубки.

Заключение

В настоящее время эффективность защиты людей от современных средств поражения зависит от готовности к приему людей и технической исправности защитных сооружений, оснащенных сложным оборудованием. Территориально защитные сооружения распределяются в соответствии с численностью населения города, при этом учитывают возможность их быстрого заполнения людьми из близлежащих домов. Главный принцип – минимальное время на подход к защитным сооружениям.

Для обслуживания защитных сооружений на объекте создаются формирования. Личный состав этих формирований отвечает за подготовку сооружения к приему людей, организацию его заполнения, правильную эксплуатацию во время пребывания в нем людей и за эвакуацию их из убежища в случае выхода его из строя.

В результате изучения теоретического материала учебного пособия и выполнения в дальнейшем практических заданий у обучаемых должно сложиться четкое представление о важности использования защитных сооружений гражданской обороны для укрытия населения и работников объектов экономики в случае возникновения чрезвычайных ситуаций различного характера.
