Материал: Защитные сооружения в системе защиты населения от чрезвычайных ситуаций. Николенко С.Д., Сазонова С.А

В тех случаях, когда группы укрываемых оказываются за пределами радиуса сбора, следует предусматривать их укрывание в близлежащем убежище с тамбур-шлюзом во входе.

Убежище следует проектировать, как правило, заглубленным в грунт. В маловлажных грунтах низ покрытия следует располагать не выше уровня планировочной отметки земли. При наличии в местах размещения убежищ высокого уровня грунтовых вод, обильного их притока, скальных пород основания или густой сети инженерных коммуникаций допускается, при технико-экономическом обосновании, строительство отдельно стоящих возвышающихся убежищ с заглублением пола менее 1,5 м. Эти убежища должны возводить из монолитного или сборно-монолитного железобетона с увеличенным грунтовым обвалованием.

Убежище по возможности следует размещать:

- встроенным (рис. 3) – под зданиями наименьшей этажности из строящихся на данной площадке;

- отдельно стоящим (рис. 4) – на расстоянии от здания и сооружения не менее высоты здания.

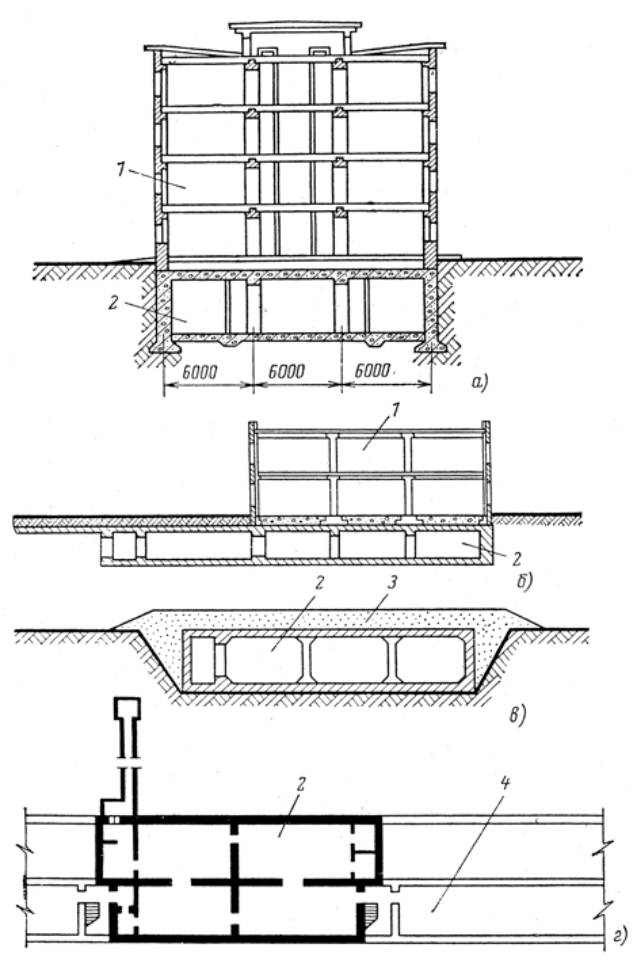

Рис. 3. Схема размещения встроенного ЗС ГО: 1 – существующее здание, 2 – ЗС ГО

Рис. 4. Схема расположения отдельно стоящего ЗС ГО: 2 – ЗС ГО, 3 – обсыпка грунтом

Для заглубленной в грунт части убежищ следует предусматривать устройство гидроизоляции. Для убежищ, расположенных в водонасыщенных грунтах с коэффициентом фильтрации до 3 м/сут., допускается устройство дренажа и оклеечной или окрасочной гидроизоляции наружных поверхностей стен. Систему дренажа выбирают в зависимости от вида защищаемого объекта и гидрогеологических условий. При этом сброс грунтовых вод должен быть самотечным, а в случае наличия в убежище дизельных электростанций (ДЭС) допускается устройство станции перекачки, размещаемой в убежище.

Уклон полов помещений убежищ должен быть 0,5–1 % в сторону лотков, а уклон лотков – 0,5–1 % в сторону водосборника, из которого воду должен откачивать насос (в убежище без ДЭС – ручной насос). В качестве водосборника может быть использован резервуар для сбора дренажных вод.

Прокладка транзитных линий водопровода, канализации, отопления, электроснабжения, а также трубопроводов сжатого воздуха, газопроводов и трубопроводов с перегретой водой через помещения убежищ не допускается.

Во встроенных убежищах прокладка указанных линий инженерных коммуникаций, связанных с системами зданий (сооружений), в которые встроены убежища, возможна при условии установки отключающих и других устройств, исключающих нарушения защитных свойств убежищ. Канализационные стояки должны быть заключены в стальные трубы или железобетонные короба, надежно заделанные в покрытие и пол убежища.

Сети водоснабжения, отопления и канализации здания, проходящие над покрытием встроенного убежища, должны быть проложены в специальных бетонных или железобетонных каналах, доступных для осмотра и осуществления ремонтных работ при эксплуатации этих сетей в мирное время. Уклон каналов должен быть 0,5–1 % в сторону стока.

При проектировании встроенных убежищ следует предусматривать подсыпку грунта по покрытию слоем до 1 м и при необходимости прокладку в нем инженерных коммуникаций.

Грунт по покрытию допускается не подсыпать, если оно обеспечивает требуемую защиту от проникающей радиации и от высоких температур при пожарах. Для отдельно стоящих убежищ следует предусматривать поверх покрытия подсыпку грунта слоем не менее 0,5 м и не более 1,0 м с отношением высоты откоса к его заложению не более 1:2 и выносом бровки откоса не менее 1 м, а для возвышающихся убежищ – 3 м.

Убежища должны быть защищены от возможного затопления дождевыми водами, а также другими жидкостями при разрушении емкостей, расположенных на поверхности земли или на вышележащих этажах зданий и сооружений.

Убежища допускается располагать на расстоянии не менее 5 м (в свету) от линии водоснабжения, теплоснабжения и напорной канализации диаметром до 200 мм. При диаметре более 200 мм расстояние от убежища до линий водоснабжения, теплоснабжения и напорных канализационных магистралей должно быть не менее15 м.

Противорадиационные укрытия следует располагать в местах наибольшего сосредоточения укрываемых. Радиус сбора укрываемых должен составлять до 3 км. В отдельных случаях, при подвозе укрываемых автотранспортом, он может быть увеличен до 25 км, а для объектов, расположенных в северной климатической зоне, до 60 км.

К помещениям, приспосабливаемым под противорадиационные укрытия, предъявляют следующие требования:

наружные ограждающие конструкции зданий или сооружений должны обеспечивать необходимую кратность ослабления гамма-излучения;

проемы и отверстия должны быть подготовлены для заделки их при переводе помещения на режим укрытия;

помещения должны быть расположены вблизи мест пребывания большинства укрываемых.

Уровень пола противорадиационных укрытий должен быть выше наивысшего уровня грунтовых вод не менее чем на 0,2 м.

Противорадиационные укрытия допускается размещать в подвальных помещениях ранее возведенных зданий и сооружений, пол которых расположен ниже уровня грунтовых вод, при наличии надежной гидроизоляции.

Прокладка транзитных и связанных с системой здания газовых сетей, паропроводов, трубопроводов с перегретой водой и сжатым воздухом через помещения противорадиационных укрытий не допускается.

Прокладка транзитных трубопроводов отопления, водопровода и канализации через помещения противорадиационных укрытий допускается при условии размещения их в полу или в коридорах, отделенных от помещения противорадиационного укрытия стенами с установленным пределом огнестойкости.

Трубопроводы отопления и вентиляции, водоснабжения и канализации, связанные с общей системой инженерного оборудования здания, допускается прокладывать через помещения противорадиационных укрытий.

Вопросы для контроля

1. Какая классификация убежищ?

2. От чего защищают убежища?

3. От чего защищают противорадиационные укрытия?

4. Как используются защитные сооружения в мирное время?

5. Какие требования к размещению убежищ?

6. Какие требования к размещению противорадиационных укрытий.

7. Какие требования к гидроизоляции защитных сооружений.

8. Каковы требования к помещениям, приспосабливаемым под противорадиационные укрытия?

9. Какие существуют виды защитных сооружений?

3. Объемно-планировочные решения убежищ

В убежищах следует предусматривать основные и вспомогательные помещения (рис. 5).

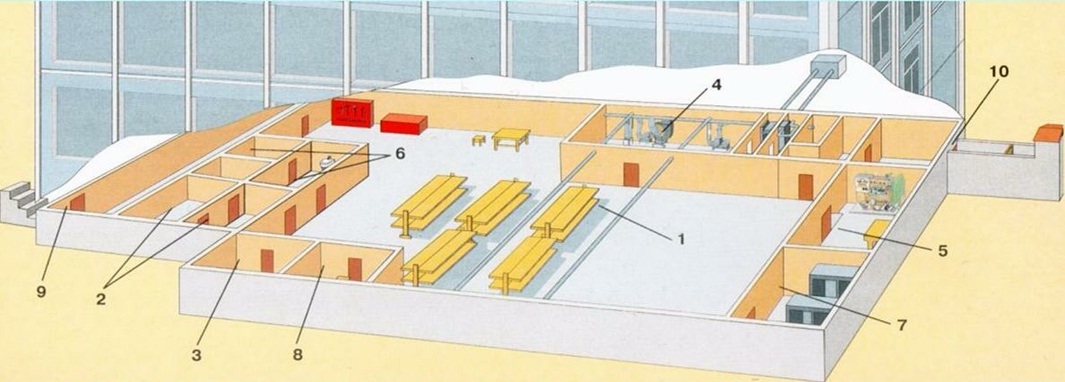

Рис. 5. Примерная схема размещения помещений в убежище:

 1 – помещение для укрываемых; 2 – пункт управления; 3 – санитарный пункт;

4 – фильтровентиляционные помещения; 5 – помещение дизельной электростанции;

6 – санитарный узел; 7 – помещение для ГСМ и электрощитовая;

8 – помещение для продовольствия; 9 – вход с тамбуром;

10 – аварийный выход с тамбуром

К основным помещениям убежища относятся помещения для укрываемых (рис. 6), пункты управления и санитарный пост (пункт), а в убежищах учреждений здравоохранения также операционно-перевязочные, предоперационно-стерилизационные, помещение для разогрева пищи.

К вспомогательным помещениям относятся фильтровентиляционные помещения (ФВП), санитарные узлы, защищенные дизельные электростанции, электрощитовая, помещение для хранение продовольствия, станция перекачки, баллонная, тамбур-шлюз, тамбуры.

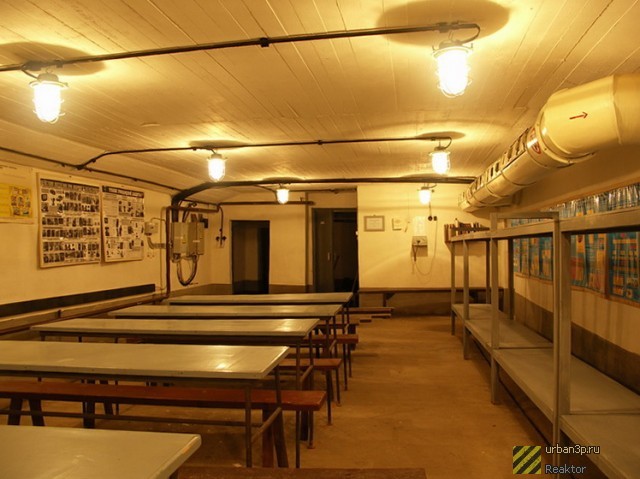

Рис. 6. Вид помещения для укрываемых:

скамьи для сидения – слева;  нары для лежания – справа

Площади вспомогательных помещений убежищ можно принимать по табл. 1. Кроме основных и вспомогательных помещений при убежищах могут быть предусмотрены такие вспомогательные сооружения, как лестничные спуски (шахты с оголовками), тоннели, предтамбуры, воздухозаборные и выхлопные каналы, расширительные камеры.

Таблица 1

Площади вспомогательных помещений убежищ

Площадь пола основных помещений на одного укрываемого должна составлять 0,5 м² при двухъярусном и 0,4 м² – при трехъярусном расположении нар, а вспомогательных помещений – в соответствии с СП 88.13330.2014. Внутренний объем помещения должен быть не менее 1,5 м³ на одного укрываемого.

Значение площади помещений основного и вспомогательного назначения в убежищах учреждений здравоохранения принимают в соответствии с СП 88.13330.2014.

При определении объема на одного укрываемого следует учитывать объемы всех помещений в зоне герметизации, за исключением ДЭС, тамбуров, тамбуров-шлюзов и расширительных камер.

Площадь основных помещений, занимаемая не демонтируемым и не применяемым для убежища оборудованием, в норму на одного укрываемого не входит.

Высота помещений убежищ должна быть принята в соответствии с требованиями использования их в мирное время, но не менее 2,15 м от отметки пола до низа выступающих конструкций потолка. При высоте помещений от 2,15 до 2,9 м должно быть предусмотрено двухъярусное расположение нар, а при высоте 2,9 м и более – трехъярусное расположение нар. В убежищах учреждений здравоохранения при высоте помещения 2,15 м и более применяют двухъярусное расположение нар (кроватей для нетранспортабельных больных).

В помещениях для укрываемых следует предусматривать места для сидения размерами 0,45х0,45м на одного человека, а места для лежания – 0,55х1,8 м. Высота скамей первого яруса должна быть 0,45 м, нар второго яруса – 1,4 м и третьего яруса – 2,15 м от пола. Расстояние от верхнего яруса до перекрытия или выступающих конструкций потолка должно быть не менее 0,75 м.

Число мест для лежания должно быть равно:

15 % вместимости сооружения – при одноярусном расположении нар;

20 % вместимости сооружения – при двухъярусном расположении нар;

30 % вместимости сооружения – при трехъярусном расположении нар.

Ширина проходов на уровне скамей для сидения:

между поперечными рядами (при числе мест в ряду не менее 12) – 0,70 м;

продольными рядами и торцами поперечных рядов – 0,75 м;

продольными рядами (при числе мест в ряде не более 20 и при одностороннем выходе) – 0,85 м.

Сквозные проходы между рядами:

поперечными – 0,90 м;

продольными – 1,20 м.

Примечание – продольный ряд принимается по стороне здания с большим, а поперечный – с меньшим числом разбивочных осей.

На предприятиях с числом работающих в наибольшей работающей смене 600 человек и более в одном из убежищ следует предусматривать помещение для пункта управления предприятия, состоящего из рабочей комнаты и комнаты связи.

На предприятиях с числом работающих в наибольшей работающей смене до 600 человек в убежище вместо пункта управления надлежит оборудовать телефонную и радиотрансляционную точки для связи с местным органом, уполномоченным на решение задач в области гражданской обороны. Пункт управления следует размещать в убежище, имеющем защищенный источник электроснабжения.

Рабочую комнату и комнату связи пункта управления следует располагать вблизи одного из входов и отделять от помещений для укрываемых несгораемыми перегородками.

Общее число работающих в пункте управления предприятия должно быть не более 10 человек, норма площади на одного работающего – 4 м². На отдельных предприятиях, с разрешения территориальных органов МЧС России, число работающих на пункте управления разрешается увеличивать до 25 человек.

В защитных сооружениях на каждые 500 укрываемых необходимо предусматривать один санитарный пост площадью 8 м², но не менее одного поста на сооружение. При вместимости защитных сооружений 900-1200 чел., кроме санитарных постов, следует предусматривать медицинский пункт площадью 18 м², при этом на каждые 100 укрываемых сверх 1200 чел. площадь медпункта увеличивают на 1 м².

Отделку основных и вспомогательных помещений убежищ следует предусматривать в зависимости от назначения помещений, но не выше улучшенной отделки. Оштукатуривание потолков, стен и перегородок, а также облицовка стен и перегородок керамической плиткой не допускается.

Поверхности стен помещений убежищ учреждений здравоохранения должны затирать цементным раствором под окраску масляной краской светлых тонов с матовой поверхностью.

Фильтровентиляционное оборудование следует размещать в фильтровентиляционных помещениях (ФВП), расположенных у наружных стен. Размеры ФВП следует определять в зависимости от габаритов оборудования и площади, необходимой для его обслуживания.

Противопыльные фильтры в системах вентиляции с электроручными вентиляторами должны быть с защитным экраном, исключающим возможность прямого облучения обслуживающего персонала. Толщины защитного экрана и стен, отделяющих противопыльные фильтры от смежных помещений убежища, должны быть не менее значений, данных в СП 88.13330.2014.

Санитарные узлы должны проектировать раздельными для мужчин и женщин. Число санитарных приборов принимают в соответствии с табл. 2. В многоэтажных убежищах санитарные узлы рекомендуется размещать на каждом этаже.

Ширина прохода между двумя рядами кабин уборных или между рядом кабин и расположенных против них писсуаров должна быть 1,5 м, а между рядом кабин уборных и стеной или перегородкой – 1,1 м.

Помещения для ДЭС следует располагать у наружной стены здания, отделяя их от других помещений несгораемой герметичной стеной (перегородкой) с пределом огнестойкости не менее REI 120. Входы в ДЭС из убежища должны быть оборудованы тамбурами с двумя герметическими дверями, открывающимися в сторону убежища. В многоэтажных убежищах ДЭС следует размещать на нижнем этаже.

Число помещений для хранения продовольствия принимают из расчета – одно помещение на 600 укрываемых.

Таблица 2

Нормы количества санитарных приборов для убежищ

При числе укрываемых до 150 человек площадь помещения для хранения продовольствия должна быть 6 м². На каждые 100 укрываемых сверх 150 человек площадь помещения увеличивают на 2 м².
