таллическую. Весь инструмент должен быть соответствующим образоматтестован иповеренустановленным порядком.

Контроль качества конструкций должен устанавливать соответствие технических показателей конструкций, при их возведении и эксплуатации, показателям, указанным в проекте и нормативных документах [1, 12].

Отклонения геометрических размеров должны укладываться в пределах допусков, установленных для соответствующих конструкций (колонны, балки, плиты и т.д.), в соответствии с требования-

Для обеспечения требований, предъявляемых к бетонным и железобетоннымСконструкц ям, необходимо производить контроль качества продукции, включающий в себя: входной, операционный, приемочный иэксплуатационныйконтроль.

Оценку пригодности монолитных конструкций производят на основе результатов контроля комплекса единичных показателей, характеризующих: прочность бетона, толщину защитного слоя,

геометрические размеры сечений и конструкций, расположение арматуры и прочность сварных соединений, диаметр и механические свойства арматуры, основные размеры арматурных изделий и величину натяжения арматуры, получаемых в процессе входного, операционногои приемочного контроля.

Приемку бетонных и железобетонных конструкций, после их возведения, необходимо осуществлять путем установления соот-

~ 21 ~

ветствия выполненной конструкции проекту, с учетом требований нормативных документов[2].

Приемку законченных бетонных и железобетонных конструкций или частей сооружений необходимо оформлять в установленном порядке актом освидетельствования скрытых работ или актом наприемку ответственных конструкций.

Требования, предъявляемые к актам освидетельствования работ и конструкций, а также к составу и порядку ведения исполнительной документации при строительстве, реконструкции и капитальном ремонте,указаныв [22] иотраженыв прил.11 и12.

Требования, предъявляемые к законченным бетонным и же-

Устройство фундаментов осуществляется в следующей технологическойпоследовательности:

−установка опалубки, арматурныхсеток икаркасов;

−бетонирование;

−уходза бетоном;

−снятие иперестановкаопалубки.

Опалубка применяется щитовая и блочная, в зависимости от габаритных размеров фундаментов, объемов и поверхностей опалубливания.

~ 22 ~

В случае применения блок-форм или объемной опалубки установка арматурных сеток и каркасов производится в первую очередь.

Бетонирование фундаментов разрешается выполнять после приемки по акту, в том числе опалубочных работ, и письменного разрешения технического надзора заказчика, а также авторского надзора,в журналеработ.

Фундаментные плиты бетонируют блоками, которые образуются путем их разрезки в любом месте параллельно меньшей сторонеплиты,образуярабочий шов.

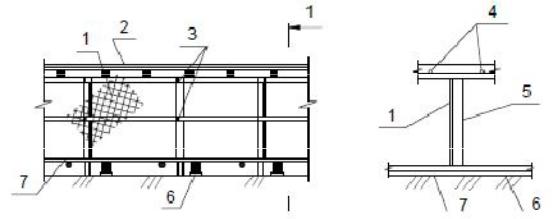

Рабочие швы (рис.1) образуются установкой в определенных

проектом или ППР местах плоских каркасов, на которые с помощью вязальной проволоки крепят несъемную металлическую сетку с размером ячеек не более10х10 мм.

− нижняя арматура; − подкладка под нижнюю арматуру

Конструкция рабочих швов разрабатывается в ППР при согласовании спроектной организацией.

~ 23 ~

Устройство 4.2 монолитныхколонн

Перед возведением монолитных железобетонных колонн должны быть выполненыследующие работы:

−подготовленысредстваподмащивания иинструменты;

−установлена и закреплена, в соответствии с проектом, арма-

тура;

−установлена изакреплена опалубка;

−установлены металлические колонны на этаже и смонтированоперекрытие(вслучае обетонирования металлических колонн).

Бетонирование разрешается выполнятьИтолько после приемки по акту, в том числе опалубочных работ, и письменного разрешения

технического надзора заказчика, а также авторского надзора, в журналеработ. Д

Бетонирование колонн каркасныхАзданий (сооружений) необходимо осуществлять захватками, и в определенной последовательности, в соответствиибс технологическими схемами производстваработилипроектапроизводства работ (ППР).

Колонны со стержневойи арматурой целесообразно бетонировать в объемной опалу ке, со ираемой из щитов. Возможно использование в качествеСопалубки блок-форм, а армирование производить армоблоками. Бетонирование колонн с жесткой арматурой рекомендуется производить в инвентарной разборно-переставной опалубке. Возведение монолитных колонн осуществляется в следующемпорядке:

−на подготовленное и размеченное основание устанавливают

изакрепляют,в соответствиис проектом,армокаркасы;

−устанавливают и закрепляют хомутами опалубку (в случае примененияопалубочныхблоков их закрепляют кармокаркасам);

−производится сдача-приемка арматурных и опалубочных работ с оформлениемакта наскрытые работы;

−устанавливаются подмости;

~ 24 ~

−осуществляется бетонирование с помощью крана, подавая бетон вбункерах (бадьях), илибетононасосом;

−после выдержкибетона до необходимой прочности(согласно проекту) осуществляется распалубливание конструкций и очистка опалубки.

Метод бетонирования железобетонных ядер жесткости, в скользящей опалубке, представляет собой хорошо организованный и комплексно-механизированный поточно-скоростной процесс. Установка опалубки, армирование, укладка и уплотнение бетонной

Бетонирование конструкцийА, вДскользящей опалубке, необходимо начинать только при обеспеченности объекта рабочими и ма- териально-техническимибресурсами, необходимыми для бесперебойного возведения сооружениятемпами,предусмотреннымиППР.

Бетонированиеиразрешается выполнять только после приемки по акту, в том числе опалу очных работ и письменного разрешения технического Снадзора заказчика, а также авторского надзора, в журналеработ.

До установкискользящей опалубкинеобходимо: − изучить техническую документацию;

− подготовитьи очиститьоснование дляустановки опалубки; − выполнить армирование конструкции на высоту одного яру-

са;

− установить и опробовать всборескользящую опалубку. После установки и проверки скользящей опалубки в работе

бетонируют конструкцию.

Темп укладки бетонной смеси и подъема опалубки должен исключать возможность сцепления бетона с опалубкой и обеспечи-
