вать достаточную прочность бетона для сохранения формы сооружения.

Стены и перегородки, в зависимости от конструкции, необходимо возводить ярусами, поэтажно или беспрерывным методом по ходу монтажа несущего каркаса, возможно отставание на одинэтаж. При этом применяется разборно-щитовая опалубка, объемноблочная переставная или несъемная опалубка.

Бетонирование разрешается выполнять только после приемки по акту, в том числе опалубочных работ и письменного разрешения

ПередбетонированиемстенАиперегородокД необходимо:

− установить изакрепить арматурув соответствиис проектом; − установить, выверитьбизакрепить опалубку; − произвести сдачу-приемку арматуры и опалубки с оформле-

ниемактанаскрытыеира оты; − доставить к месту укладки бетона и в соответствии с ППР

расположитьсредстваСподмащивания, оснастку и инструменты. Порядок работы по возведению монолитных стен и перегоро-

док зависитот типа опалубки.

При использовании разборно-переставной щитовой опалубки необходимо:

− установить щиты опалубки с одной стороны на всю высоту этажа;

− установить изакрепить арматуру; − установить щиты опалубки с другой стороны (при толщине

стены более 250 мм – опалубку устанавливают на всю высоту этажа, при толщине стены менее 250 мм – поярусно, в соответствии с ППР);

~ 26 ~

−произвести сдачу-приемку арматуры и опалубки с оформлениемактанаскрытые работы.

При использовании объемно-блочной опалубкинеобходимо:

−установить изакрепить арматурув соответствиис проектом;

−установить, выверить изакрепить блоки опалубки;

−произвести сдачу-приемку арматуры и опалубки с оформлениемактанаскрытые работы;

−осуществитьукладкуи уходзабетоном;

−снять ипереставить опалубку.

Устройство 4.5 монолитныхИплитперекрытий

Сборку опалубки монолитного перекрытия необходимо выполнять в соответствии с рабочимиДчертежами и проектом опалубки вследующей технологическойАпоследовательности:

− разметка на плите перекрытия предыдущего этажа мест установкистоек; б

− подача назахваткура от инвентарных стоек ибалок; − установкаинвентарныхи стоек опалубки;

− укладка несущ х алок на инвентарные стойки при помощи вилочного захватаС;

− укладка распределительных балок по верху несущих при помощи вилочного захвата;

− укладка листов фанеры (палубы) по распределительным балкам;

− сборка опалубки балок перекрытия (при необходимости) и примыканийкжелезобетоннымколоннам;

− установка опалубки для образования проемов и отверстий в плитеперекрытия;

− установка по периметру опалубки инвентарного ограждения, обеспечивающегобезопасность выполнения работ;

− установкапопериметру торцевой опалубки;

~ 27 ~

−проверка плотности примыкания щитов опалубки к стенам и, при необходимости,заделка щелей паклей (строительнойпеной);

−покрытие поверхностипалубысмазочнымисоставами;

−прием опалубки плиты перекрытия мастером (прорабом) и предъявление ее техническому надзору заказчика, как правило, также авторскому надзору;

−оформление, в установленном порядке, акта освидетельствованияскрытых работ.

Схема расстановки опалубочной системы перекрытия дана на рис.2.

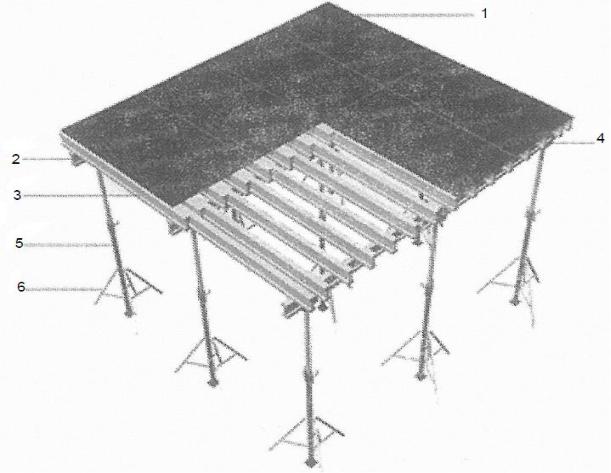

Рис. 2. Схема расстановки опалубочной системы:

1 ̶палуба (фанера ламинированная, толщиной 18 или 21мм); 2 ̶продольная несущая балка (БДК 1.1);

3 ̶поперечная распределительная балка (БДК 1.1);

4 ̶вилка универсальная (унивилка);

5̶стойка опорная телескопическая; 6 ̶тренога

~28 ~

До начала работ по разборке опалубки бетон в плите перекрытия долженнабратьпрочностьнеменее 70 %от проектной.

Письменное разрешение на демонтаж опалубки должен выдать главный инженер строительной организации, осуществляющей данные работы.

Работы по разборке опалубки необходимо производить в следующемпорядке:

−разобрать опалубку проемов и отверстий плиты перекрытия (рабочиепередвигаютсяпо забетонированной плите);

−снять инвентарные промежуточные стойки и уложить их в контейнер, расположенный на плите перекрытия предыдущего

этажа, которая должна иметь прочность неИменее 100 % от проектной;

−опуститьнесущие балки на10см;

−опрокинутьнабок распределительныеДбалки;

−вручнуювытащить и опуститьАихвниз,сложитьв контейнер;

−листы водостойкой фанеры, при помощи монтажной вилки, опустить вниз исложитьбв контейнер;

−демонтироватьнесущие алки опалубки;

−убратьисложитьивконтейнерконцевыеинвентарныестойки;

−переместить, при помощи крана, на другую захватку элемен-

ты опалубки. С 5 БЕЗОПАСНОСТИ

ПРИ ВЫПОЛНЕНИИ ОПАЛУБОЧНЫХРАБОТ

При производстве опалубочных работ необходимо соблюдать требования безопасности согласно [1], [29], [30] государственных стандартов ССБТ, проекта производства работ (ППР), технологических карт (ТК), карт трудовых процессов и инструкций, утвержден-

~ 29 ~

ных главным инженером строительной организации, производящей указанныеработы.

Допуск рабочих к выполнению работ разрешается только после ознакомления (под роспись) с проектом производства работ (ППР), технологической картой (ТК) и, в случае необходимости, с требованиями, изложенными в наряде-допуске на производство работ повышенной опасности.

Нахождение рабочих, работающих в местах, расположенных ближе 2,0 м от перепада по высоте на 1,3 м и более, допускается при условии ограждения рабочих мест и проходов к ним защитными ограждениямис учетом требований [41].

Подъем на леса допускается толькоИпо специально установленныминвентарным лестницам.

Средства подмащивания должны иметь ровные рабочие настилы, а при расположении настилаДна высоте 1,3 м и выше – огражденияи бортовыеэлементы.А

Ширина опасной зоны возводимого в опалубке сооружения определяется проектом ибнедолжна быть менее10 м.

Проходы внутри сооружения и около него, в пределах опасной зоны, необходимо перекрытьинавесом с боковымиограждениями.

При установке опалу ки в несколько ярусов каждый последующий ярус необходСмо устанавливать только после закрепления нижнего яруса.

Подвесную опалубку железобетонных перекрытий со стальным каркасом необходимо устанавливать после окончательного закрепления элементов каркаса.

К разборке опалубки приступают после достижения бетоном заданной прочности, по данным строительной лаборатории, и на основании разрешения производителя работ, а на особо конструкциях – с разрешения главного инженера.

При разборке опалубки необходимо придерживаться определенной последовательности и указаний, предусмотренных в ППР или ТК,а также винструкциизавода-изготовителя.

~ 30 ~
