Материал: 1284

120

Таблица 3.3

Примеры приближения к ИТР

Рекомендуется использовать прием изображения двух картинок (рисунок 3.5). При изображении второй картинки ничем не ограничивайте свою фантазию.

а) б)

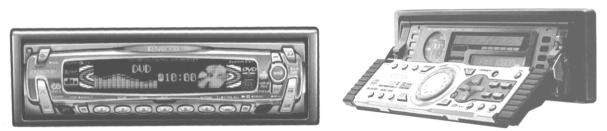

а – автомобильный CD–ресивер с перегруженной органами управления и индикации передней панелью; б – автомобильный CD-ресивер со складывающейся двойной передней панелью

Рисунок 3.5 - Пример изображения двух картинок

Важность формулировки ИТР заключается в том, что оно позволяет во всем многомерном пространстве поиска выделить (определить) достаточно малый угол поиска (см. рисунок 3.4), который обеспечивает более целенаправленную изобретательскую работу и концентрирует интуицию в наиболее перспективном направлении. Суженный угол предотвращает выбор тупиковых технических решений (аналогичных Т3а, Т4а) и, как правило, в про-

121

странстве этого угла между ИТР и прототипом Т4 лежит искомое решение Т5.

Продолжение примера. Применительно к задаче с контактной группой RCA можно дать следующую формулировку ИТР. Информационные сигналы аналогового и цифрового типа передаются без особых средств и затрат между компонентами бытового аудиовидеокомплекса без видимых и слышимых искажений (или вообще без искажений). При этом соединение между компонентами осуществляется просто и надежно.

В соответствии с рекомендациями операции 3 определяют требования для уточненного списка прототипов. При этом для прототипов, которые были выбраны ранее, уточняют списки требований, по возможности усиливая их на основе проведенных проработок. Иногда можно ослабить несущественные требования, если это дает несоизмеримо больший выигрыш по более важным показателям.

Операция 11. Улучшение других показателей ТО. При разработке но-

вой модели или нового поколения ТО стремятся сделать изделия, которые не только бы устраняли главные видимые недостатки (определенные в операции 4), но и имели значительные преимущества перед существующими изделиями

по комплексу всех существенных показателей. Поэтому по отношению к выбранным в операции 10 прототипам рекомендуется провести анализ и ответить на вопросы:

-какие еще можно устранить недостатки в прототипе?

-какие показатели могут быть дополнительно улучшены и на сколько? При ответе на эти вопросы следует рассмотреть возможности улучше-

ния средств выполнения функций, сформулированных в операциях 6, 7; устранения недостатков, выявленных в операциях 8, 9; приближения к ИТР.

При выполнении этой операции следует также учесть рекомендации, указанные в операции 4. Кроме того, полезно использовать существующие проблемно- и объектно-ориентированные списки критериев развития ТО, списки параметров ТО и списки требований к ТО.

Операция 12. Уточненная постановка задачи. По форме она излага-

ется, как и предварительная постановка задачи (в операции 5). При этом к исходным данным относятся:

-качественное и количественное описание функции ТО;

-перечень и краткое описание прототипов, к которым могут быть отнесены улучшенные функциональные структуры и ИТР, и списки основных требований к прототипам;

-списки главных недостатков прототипов с указанием неочевидных причин возникновения недостатков;

-списки дополнительных недостатков и показателей, которые желательно улучшить;

-формулировка противоречий развития прототипов.

122

3.2 Критерии развития технических объектов

Критерии развития являются одновременно важнейшими показателями, или критериями качества, т.е. имеют большое значение при оценке качества ТО. Значение критериев развития особенно важно для специалистов, которые стремятся при разработке новых изделий превзойти уровень лучших мировых достижений. Для решения этих задач критерии развития играют роль компаса, указывающего направления магистрального прогрессивного развития изделий и технологий.

Поскольку любой ТО, как правило, имеет несколько критериев развития, то принцип прогрессивного развития для каждого нового поколения ТО заключается в улучшении одних и неухудшении других критериев.

Наборы критериев развития для различных классов ТО в значительной степени совпадают, поэтому в целом развитие техники в большой мере подчинено единому набору критериев, определяющих развитие техники.

Этот единый набор включает следующие четыре группы критериев:

-функциональные критерии, характеризующие важнейшие показатели реализации функции ТО;

-технологические критерии, связанные только с возможностью и простотой изготовления ТО;

-экономические критерии, определяющие только экономическую целесообразность реализации функции с помощью рассматриваемого ТО;

-антропологические критерии, связанные с вопросами человеческого фактора или воздействия положительных и отрицательных факторов на людей, вызванного созданным ТО.

На рисунке 3.6 показана систематика критериев развития ТО, реализующих различные функции. Этот перечень не претендует на исчерпывающую полноту.

Сформулируем условия и требования, которым должны удовлетворять параметры, относящиеся к критериям развития ТО. Иначе говоря, определим условия и требования, с помощью которых для любого класса ТО можно выделить его критерии развития.

Условие измеримости. За критерии развития могут быть приняты только такие параметры ТО, которые допускают возможность количественной оценки по одной из шкал измерений [22]: шкале отношений, шкале интервалов, шкале порядка. Предпочтение отдается шкале отношений, но, если она неприемлема, то шкале интервалов и в последнюю очередь шкале порядка.

Условие сопоставимости. Критерий должен иметь единицы измерения, которые позволяют сопоставить ТО для разных времен и стран. Лучше всего подходят безразмерные величины и удельные величины, с помощью которых можно сопоставлять ТО соответственно с различными функциями и

содинаковой функцией или близкими функциями.

123

Критерии развития техники

Рисунок 3.6 – Систематика критериев развития техники

Условие исключения. За критерии могут быть приняты такие параметры ТО, которые в первую очередь характеризуют его эффективность и оказывают определяющее влияние на его развитие. Если эти параметры не принимать во внимание при создании новых поколений ТО (такой мысленный эксперимент нетрудно провести), то это может привести к следующему:

-возникновению нежелательных путей развития рассматриваемого класса ТО;

-полному отсутствию развития;

-значительно меньшей мере удовлетворения потребностей человека (пользователя) или вообще полному неудовлетворению.

Условие постоянства. За критерии могут быть приняты такие параметры ТО, для которых всегда имеет место условие исключения.

Условие минимальности и независимости. Вся совокупность крите-

риев должна содержать только такие, которые не могут быть логически выведены из других критериев или не могут быть их прямым следствием.

После выделения набора критериев развития для интересующего класса ТО конструктор или изобретатель должен дать описание каждого критерия. Такое описание включает следующие сведения.

1. Сущность критерия, время и причины его возникновения.

2. Формула или способ измерения критерия, включая указанные шкалы или единицы измерения.

3. Диапазон и характер изменения значений критерия во времени. 4. Оценка степени общности критерия по трехбалльной шкале:

а) критерий имеет отношение к рассматриваемому классу ТО с одинаковыми или близкими функциями;

124

б) критерий имеет отношение к нескольким классам ТО с различными функциями, но определенными общими свойствами;

в) критерий имеет отношение к ТО с любой функцией.

Оценка степени общности критерия указывает на возможности заимствования улучшенных технических решений из других областей техники.

5.Оценка изменения относительной значимости (актуальности) критерия в прошлом и обозримом будущем по трехбалльной шкале:

а) актуальность возрастает; б) остается неизменной; в) снижается.

6.Основные способы и средства улучшения критерия.

Функциональные критерии развития ТО. Для каждого ТО функцио-

нальные критерии развития представляют собой количественную характеристику основных показателей реализации функции ТО, т.е. эти критерии выявляют на основе анализа описания функции ТО. Поскольку функции ТО характеризуются самыми различными показателями, то практически невозможно дать исчерпывающий перечень функциональных критериев. В связи с этим рассмотрим только некоторые наиболее часто действующие функциональные критерии. Среди них можно выделить три группы критериев (см. рисунок 3.6): производительность, точность и надежность.

Критерий производительности всегда может быть измерен или вычислен. Структура формулы для вычисления критерия и единица измерения производительности могут быть самыми различными. Примеры приведены в таблице 3.4, где приняты следующие обозначения: N – количество операций; t

– время; Pg – количество страниц; V – объем информации; Ms – количество микросхем; Ot – количество отверстий; Pd – количество подложек.

Критерий производительности представляет собой интегральный показатель уровня развития техники, который непосредственно зависит от ряда параметров, определяющим образом влияющих на производительность труда. Эти параметры представляют собой как бы частные функциональные критерии. К ним относятся:

1)скорость обработки объекта (число оборотов или операций в единицу времени, скорость движения рабочих органов машины, транспортной машины, протекания химической реакции и т.п.);

2)физические и химические параметры (температура, давление, напряжение и др.), определяющим образом влияющие на интенсивность обработки объекта (предмета обработки);

3)степень механизации труда;

4)степень автоматизации труда;

5)непрерывность процесса обработки.

Определим критерии пунктов 3 – 5, которые в отличие от критериев пунктов 1 – 2 являются комплексными и зависят от многих факторов.
