4.ПРИМЕР РЕШЕНИЯ ИНЖЕНЕРНОЙ ЗАДАЧИ

ВПРОЕКЦИЯХ С ЧИСЛОВЫМИ ОТМЕТКАМИ

4.1. Условие задачи

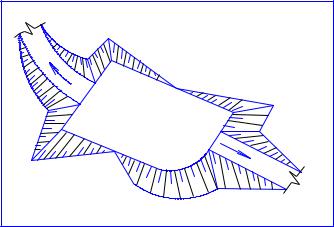

Задача заключается в следующем: на заданном плане местности выполнить чертеж сооружения, состоящего из горизонтальной строительной площадки и двух съездов (аппарелей). Аппарель - это участок дороги с продольным уклоном. Наглядное изображение данного сооружения представлено на рис. 19.

Поверхность земли по заданию имеет уклон в одну сторону, поэтому часть площадки будет в насыпи, часть в выемке,

4.2. Исходные данные

Исходными данными являются:

1.План местности, изображенный совокупностью горизонталей, проведенных через 1 м.

2.Контур площадки и участков съездов. Площадка может иметь по углам скругление заданного радиуса. Съезды в плане заданы: один прямолинейный, другой криволинейный.

3.Высотная отметка площадки.

4. Уклоны съездов: прямолинейного i п.с = 1:6, криволинейного iк.с = 1:4; уклоны откосов насыпи: iО.Н = 1:1,5 и выемки iО.В = 1:1.

5.Положение секущей плоскости для выполнения профиля сооружения и топографической поверхности.

6.Масштаб изображения 1:200 (или 1:100).

4.3.Основные этапы построения чертежа

4.3.1.Построение графика масштабов уклонов

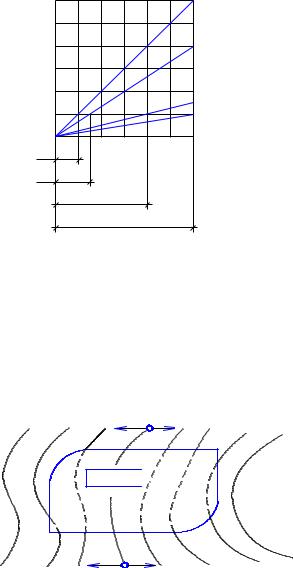

Построение графика масштабов уклонов показано на рис. 20. По вертикальной шкале нанесены значения превышений, по горизонтальной – заложений. Для масштаба чертежа 1:200 интервал сетки 5 мм, для масштаба 1:100 интервал сетки 10 мм. На графике представлены линии заданных уклонов и интервалы для них.

Рис. 20

4.3.2. Определение границы выемки и насыпи

Граница выемки и насыпи определяется положением горизонтали местности, отметка которой равна высотной отметке горизонтальной площадки сооружения (рис. 21).

Выемка Насыпь

22.000

Выемка Насыпь

Рис. 21

19

4.3.3. Построение проектных горизонталей

Построение проектных горизонталей выполняется по двум параметрам: направлению и интервалу. Интервалы для откосов насыпи и выемки представлены на графике масштабов уклонов (рис. 20). На чертеже сооружения интервалы указываются на линии масштабов уклонов, которая проводится через точки – границы насыпи и выемки.

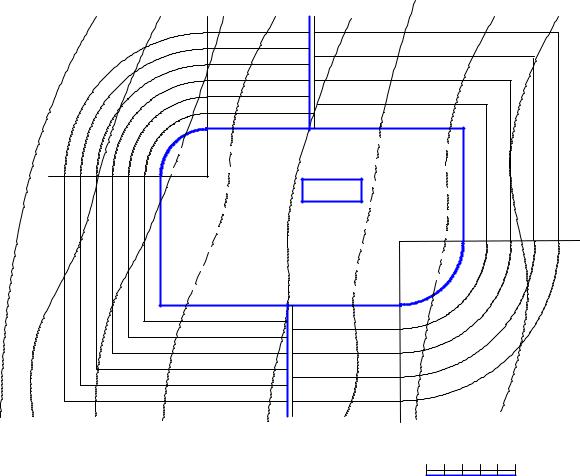

Направление проектных горизонталей для откосов горизонтальной площадки соответствует ее контуру, т.к. линии контура площадки и есть проектные горизонтали откосов с отметкой площадки. На откосах насыпи отметки проектных горизонталей от контура площадки уменьшаются, на откосах выемки – увеличиваются (рис. 22).

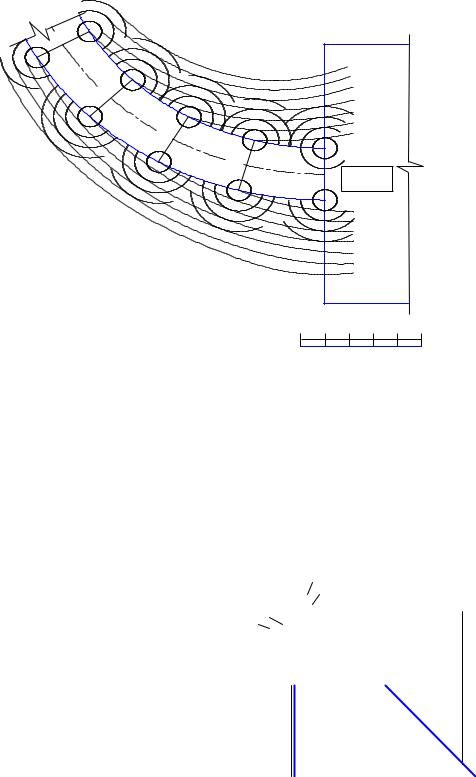

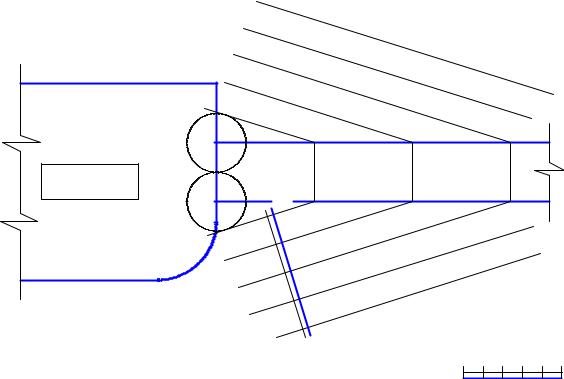

Проектные горизонтали съездов (рис. 23, 24) вычерчиваются перпендикулярно оси съезда с соответствующим интервалом, указанным на рис. 20. Для криволинейного съезда величина интервала отмеряется по оси съезда, а направление горизонталей радиальное. На откосах съездов проектные горизонтали не параллельны контуру съездов, а будут расположены касательно к горизонталям вспомогательных конусов с вершинами в точке пересечения линии контура съезда с контуром площадки. Уклон образующих этих конусов будет равен уклону откосов съезда. Горизонтали вспомогательных конусов это окружности радиусом, равным величине, кратной интервалу. Для их вычерчивания используется вспомогательное построение (см. рис. 23, 24).

В точке пересечения линий контура съезда с контуром площадки вычерчивается окружность радиусом, равным интервалу соответственно для откосов насыпи или выемки. Горизонталь откоса съезда с отметкой 21 (см. рис. 23) проводится как касательная к этой окружности.

Рис. 24

Последующие горизонтали параллельны этому направлению. Для прямолинейного съезда проектные горизонтали откосов – прямые линии (см. рис. 23). Для криволинейного съезда проектные горизонтали откосов – кривые линии (см. рис. 24). Для обеспечения плавности этих кривых используются окружности радиусом, равным двум интервалам, трем и т. д. (см. рис. 18).

4.3.4. Построение линий пересечения соседних откосов
