Материал: 1740

Площадь поперечного сечения сжатой арматуры As' вводится в

расчёт в зависимости от соотношения расчётной высоты сжатой зоны бетона x и расстояния аs' этой арматуры до сжатой грани сечения.

При определении x следует уточнить, есть ли необходимость в

с учётом сжатой арматуры As'.

При этом возможны три случая:

ЗначениебАζ при расчёте конструкций не должно превышать относительной высоты сжатой зоны бетона ζу, при которой предельное состояние бетона сжатой зоны наступает не ранее достижения в растянутой арматуре напряжения, равного расчётному сопротивлению Rs c учётом соответствующих коэффициентов условий работы для арма-

от значения относительной высоты сжатой зоны ζ= x/h0, определяемой из соответствующих условий равновесия.

где ω = 0,85 – 0,008Rb , здесь Rb – расчётное сопротивление бетона в МПа; σ1 = Rs ; σ2 = 500 МПа.

В случае невыполнения этого условия необходимо перепроектировать сечение.

66

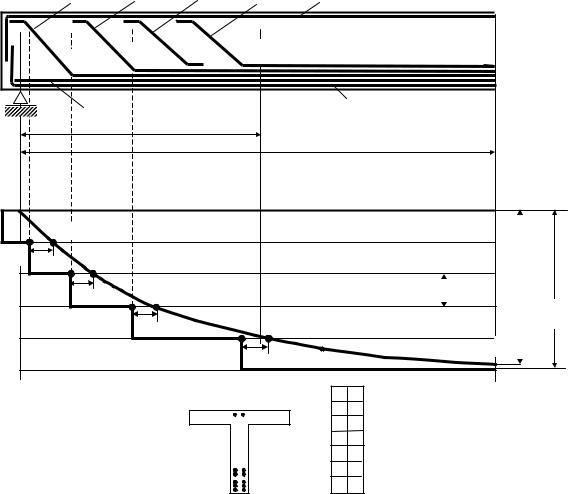

В масштабе вычерчивают балку (или2 2половинуИбалки), наносят линиями рабочую арматуру (№1,2,3,4,5) и конструктивную (№ 6) (рис. 3.27, а).

Под балкой в масштабе вычерчивают огибающую эпюру моментов, которая была получена при определении усилий в главной

балке (см. рис. 3.11).

67

В масштабе откладывают величину предельного момента Мпред, полученного при расчёте на прочность.

читая, что каждый стержень (пара стержней) арматуры обес-

приряд конструкт вных соображений.

Арматурные стержни периодического профиля, а также стержни гладкого проф ля в сварных сетках и каркасах допускается применять без крюков на концах [1, п. 7.124].

бетона, определяемой з расчёта по прочности [1, п. 7.125].

Дл на заводки стержня за сечения (длина заделки ls) определяется согласно [1, п. 7А.126]. Получают точки фактического обрыва А1

(п. 3.2.1).

ресечения с рабочими стержнями на рис. 3.27,а. Это будут точки на-

ные стержни следует располагать симметрично относительно продольной оси изгибаемого элемента. Отгибают стержни под углом 45о [1, п. 7.138], заводят в сжатую зону и приваривают к верхнему стержню. Длина односторонних сварных швов должна быть не менее 12 d при толщине шва не менее 0,25 d и не менее 4Имм [1, п. 7.160].

Наклонные стержни арматуры следует отгибать по дуге круга радиусом не менее 10 d арматуры. Отгибы продольной арматуру у торцов балки (за осью опорной части) допускается выполнять по дуге круга радиусом r не менее 3 d арматуры [1, п. 7.140]. Начало отгиба исчисляют от точки, где продольный стержень должен полностью включиться в работу.

В разрезных балках следует доводить до опоры не менее трети рабочей арматуры, устанавливаемой в середине пролёта [1, п. 7.134].

Стержни арматуры между собой объединяют односторонними сварными швами длиной не менее 4 d, а их толщина не более 4 мм

[1, п. 7.133].

68

3.2.4. Расчёт наклонного сечения на действие поперечной силы

Зная места расположения отгибов арматуры и расположив минимально допустимое количество хомутов по длине балки (схема рас- Сстановки хомутов – см. рис. 3.21), необходимо проверить прочность

наклонного сечения.

Для железобетонных балок с поперечной арматурой должно быть соблюдено услов е, обеспечивающее прочность по сжатому бе-

осиопоры; h0 – ра очая высота сечения;

тону между наклонными трещинами [1, п. 7.77]:

Q 0,3φw1 φb1 Rb в h0 ,

где Q – макс мальное значение поперечной силы в опорном сечении

от постоянной временной нагрузок на расстоянии не ближе h0 от

φw1 = 1+η n1 μw , при расположении хомутов нормально к продольной φw1 1,3,

где η = 5 – при хомутах, нормальных к продольной оси элемента;

тами по нормалибАк ним.

n1 – отношен е модулей упругости арматуры и бетона, опреде-

ляемое согласно [1, п. 7.48] (см. прил. 8 и 9);

μw = sw /bSw ,

где Аsw – площадь сечения ветвей хомутов, расположенных в одной

плоскости; b – толщина стенки (ребра); Sw – расстояние между хому- Д

Коэффициент φb1 определяется по формуле

φb1 = 1 – 0,01Rb ,

где расчётное сопротивление Rb принимается в МПа.

действие поперечной силы выполняется по методу предельных состояний.

Невыгоднейшее наклонное сечение и соответствующую ему проекцию на продольную ось элемента следует определять посредством сравнительных расчётов из условия минимума поперечной силы, воспринимаемой бетоном и арматурой.

Расчёт наклонных сечений балок с поперечной арматурой на И

При этом на участках длиной 2h0 от опорного сечения следует выполнять проверку наклонных сечений с углом наклона к опорному (вертикальному) сечению 45о для конструкций с ненапрягаемой арма-

турой [1, п. 7.79].

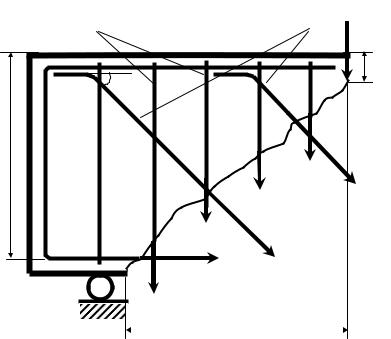

Расчёт наклонного сечения в курсовом проекте выполняется на участке с = h0 (рис. 3.28).

69

70
