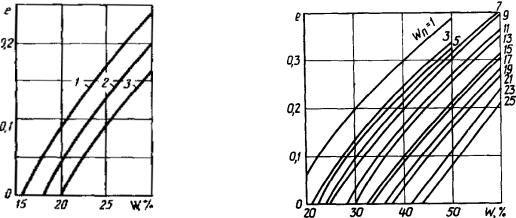

При нал ч в основании насыпи глинистых грунтов с крупнообломочными включениями относительную осадку, определенную по граф кам, коррект руют с помощью коэффициента (табл. 2.1).

При сливающейся мерзлоте расчетную относительную осадку при оттаивании под насыпью органических грунтов принимают:

Торфяные грунты:

лесотопяная залежь .........………………………………………………. 0,40

топяная залежь ............………………………………………………….. 0,45

ненарушенный мохово-торфяной покров, включая почвенный слой.. 0,30 теплоизолирующие слои из торфа мха ………………………….….. 0,35

Таблица 2.1

Если предусмотрено предварительное оттаивание и осушение грун-

66

где НТ – глубина предварительного оттаивания грунтов основания до возведения земляного полотна, м; определяют по картам (см. рис. 2.2– 2.5) с учетом прогнозируемой влажности; S1 – осадка грунтов основания после предварительного оттаивания под действием собственного веса, м;

hр.сн – расчетная высота снежного покрова, м, с учетом вероятности ее

превышения 5% по данным ближайшей метеостанции; ∆h – возвышение насыпи над снежным покровом, м; назначается для районов с метелевой деятельностью в зависимости от категории дороги: II – 0,7 м, III – 0,6 м,

IV – 0,5 м, V – 0,4 м.

Показатель Kс определяют по данным снегомерных съемок по трассе во время зимних изысканий. Для более надежной корреляции количество снегомерных съемок в зимний период должно быть не менее 15.

67

При этом фиксируют даты проведения снегомерных съемок и сравнивают их с результатами снегомерных съемок на метеостанции в те же дни. Распределение снежного покрова по трассе устанавливают с привязкой к пикетам, и результаты замеров заносят в журнал по форме табл. 2.3.

учетом полученных данных коэффициент Кс рассчитывают по формуле

х) Значения Кс даны относительно высоты снежного покрова на открытых равнинных участках местности.

68

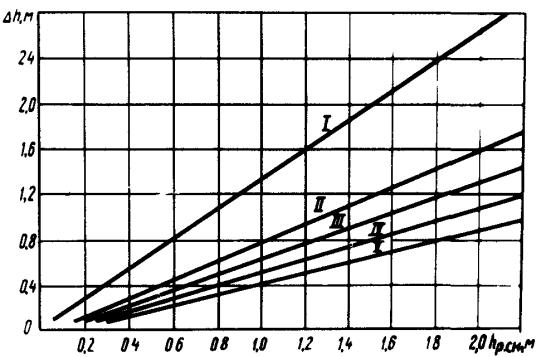

СибАДИР с. 2.9. Зав с мость нео ходимого возвышения насыпи ∆h от высоты снежного покрова из условия размещения снега, убираемого с дороги.

Ц фры на кривых – категория дороги

2.4. Расчет строительной осадки грунтов основания и тела насыпей

В расчетах строительной осадки грунтов основания при сооружении насыпей следует учитывать время производства работ (лето, зима) и технологию возведения земляного полотна (на полную высоту или послойно).

На участках, где земляное полотно запроектировано по первому принципу, насыпь возводят на полную высоту в зимний период на про-

мерзших грунтах деятельного слоя, которые в летний период не отта - вают. Строительная осадка в таких случаях протекает в результате обжатия мерзлого мохорастительного покрова под весом насыпи. Величина обжатия (строительная осадка) Sc = 0,5hм.п, где hм.п. – мощность (толщина) мохорастительного покрова, см.

На участках, где земляное полотно запроектировано по второму принципу, насыпь возводят на полную высоту как в зимний, так и в

летний периоды.

При зимней отсыпке строительную осадку Sс определяют по следующим схемам:

– насыпь возводят на полную высоту из сыпучемерзлого песчаного или крупнообломочного грунта на промерзших грунтах деятельного слоя:

69

где Sг.о – осадка грунтов основания в результате их оттаивания на расчетную глубину и уплотнения в пределах этой глубины под действием собственного веса, веса насыпи и подвижной нагрузки, см;

– насыпь возводят на полную высоту из сухо- и твердомерзлых грунтов, а также из талых песчаных или глинистых с комьями мерзлых

Сибгде Sт.н – осадка в результатеАДоттаивания и уплотненияИгрунта в теле насыпи, см.

При летней отсыпке строительную осадку определяют по схеме послойного возведен я насыпи на оттаивающих грунтах деятельного слоя. Общая осадка слагается из суммы осадок, протекающих при отсыпке каждого слоя доведении насыпи до проектной отметки:

где Нг – прогнозируемая глу ина сезонного оттаивания грунта насыпи, см; Ку – прогнозируемый минимальный коэффициент уплотнения сухоили твердомерзлого грунта, принимаемый по [1]; Кот – прогнозируемый ми-

нимальный коэффициент уплотнения после оттаивания сухоили твердомерзлого грунта, принимаемый по [1].

Строительную осадку тела насыпи на стадии строительства уточняют по формуле настоящих норм [1].

Строительную осадку грунтов основания при высоте насыпей до 2 м можно ор ентировочно определять (на стадии рекогносцировочных

где е – основание натурального логарифма; е = 2,72; ам, вм – коэффициенты, учитывающие наличие или отсутствие мохорастительного покрова толщиной до 20 см на поверхности основания; для участков трассы с

ненарушенным мохорастительным покровом ам = 3,81, вм = 1,95, без мохорастительного покрова или с сильнонарушенным ам = 1,05, вм = 3,55; WОТН – естественная влажность грунта основания, доли влажности на границе текучести; WОТН = 0,4–1,2.

Строительную осадку глинистых грунтов основания на стадии составления рабочих чертежей следует определять в зависимости от типа местности по формулам:
