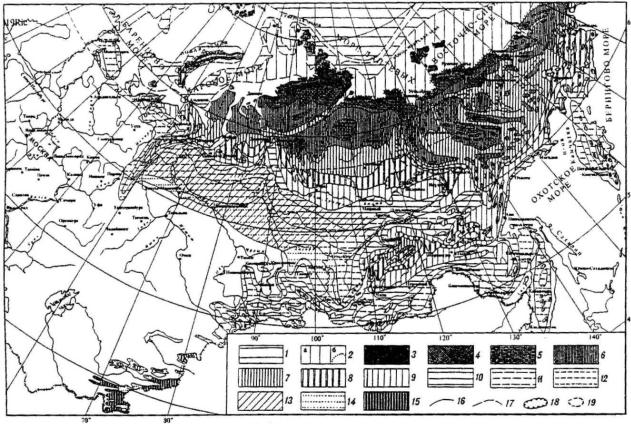

СибАДИРис. 1.1. Схематическая карта распространения многолетнемерзлых грунтов по данным кафедры геокриологии МГУ им. М.В. Ломоносова. Условные обозначения: 1–2 – зоны отрицательно-температурных соленых вод – криопэгов: 1 – вне области

многолетнемерзлых пород (ММП); 2 – с островным (а) и сплошным (б) распространением реликтовых ММП (по Я.В. Неизвестнову); 3–9 – северная геокриологическая зона сплошного распространения ММП со среднегодовыми температурами пород (tср) и мощностью мерзлых толщ (М): 3 – tср ниже минус 13 °С, М > 800 м;

4 – tср от минус 11 до минус 13 °С, М = 500–700 м; 5 – tср от минус 9 до минус 11 °С, М = 400–600 м, в горных хребтах до 1 000 м и более; 6 – tср от минус 7 до минус 9 °С, М = 300–500 м, в горных хребтах до 500–900 м; 7 – tср от минус 5 до минус 7 °С, М = 200–400 м, в горных хребтах до 300–500 м; 8 – tср от минус 3 до минус 5 °C; М = 200–400 м; 9 – tср от минус 1 до минус 3 °C, М = 100–300 м; 10-12 – южная геокриологическая зона: 10 – прерывистого (70–80% площади заня-

то ММП); 11 – островного (40–60%); 12 – редкоостровного (5–10%) распростране-

ния ММП: 10–19 ММП от 0 до минус 2 °С, М до 100 м, реже до 200–300 м, tср талых пород от 1 до 0° ; 11 – tср ММП от 0 до минус 1 °С, М до 50–70 м, реже до 100–200 м, tср талых пород от 2 до 0 °С; 12 – tср ММП от 0 до минус 0,5 °C, М до 15–20 м, реже до 50 м, tср талых пород от 4 до 0 °С; 13 – зона распространения

двухслойных толщ ММП (по В.В. Баулину, Н.Г. Оберману); 14 – зона систематического сезонного промерзания пород с редкими островами (до 5%) ММП и перелетками, tср ММП от 0 до минус 0,5 °С, М до 10–20 м; 15 – высокогорные районы с большим диапазоном изменений tср (от 0 до минус 13 °С и ниже) и ММП (до

1 000 м и более); 16 – граница между геокриологическими зонами и подзонами; 17– граница между зонами криопэгов; 18 – граница распространения сингенетически промерзших отложений с повторножильными льдами; 19 – граница субгляциальной криолитозоны мощностью от 0 до 500 м и более, tср ММП от 0 до минус 12 °С

6

Почти полное отсутствие дорог на большей части территории Сибири и Крайнего Севера затрудняет развитие этих регионов и доставку любых грузов, даже самых необходимых, жизненно важных продуктов жизнедеятельности местного и приезжего населения. Связь между населенными пунктами бывает возможной только по зимним дорогам (автозимникам, ледовым переправам).

СибАДИ1.2. Основные понятия и термины на территории

Российской Федерации

Обычно мерзлыми называются грунты, если они имеют нулевую или отр цательную температуру и содержат в своем составе лед. Мерзлые грунты, с которыми приходится иметь дело в зимний период при строительстве дорог, распространены во всех районах с сезонным промерзанием грунтов (II–V ДКЗ), они хорошо известны нам всем.

Вечномерзлыми грунтами называют грунты, содержащие замерзшую воду меющ е температуру ниже 0 оС в течение длительного времени непрерывно (от нескольких лет до тысячелетий). Обычно вечномерзлые грунты залегают на некоторой глубине ниже земной поверхности.

Верхний слой грунта, который летом оттаивает, а зимой вновь замерзает, называется деятельным слоем (сезоннооттаивающим). Во II–V ДКЗ – сезоннопромерзающий слой.

Если деятельный слой (сезоннооттаивающий) соединяется с вечной мерзлотой, последнюю называют сливающейся (рис. 1.2, а). И наоборот, когда деятельный слой при замерзании не доходит до ВГВМГ (верхней границы вечномерзлых грунтов) в марте-апреле остается талый прослоек грунта (талик), то имеем дело с несливающейся мерзло-

той (рис. 1.2, б).

а

Рис. 1.2. Схемы сливающейся (а) и несливающейся (б) мерзлоты: 1 – сезонная мерзлота; 2 – талик; 3 – вечная мерзлота;

НДС – толщина деятельного слоя

7

Мощность деятельного слоя в каждом конкретном месте зависит от количества поступающего тепла (солнечной радиации) и ряда сопутствующих факторов (рельефа местности, экспозиции склонов, состава и влажности грунта, наличия растительности и т.п.). Поэтому поверхность слоя вечномерзлых грунтов обычно не горизонтальна, в одном и том же районе могут встречаться участки со сливающейся и несливающейся мерзлотой.

СибАДИВ зависимости от условий климата, рельефа, грунтов и растительности разл чают несколько видов залегания вечной мерзлоты по глубине и в плане (по площади I ДКЗ).

При проч х равных условиях мощность деятельного слоя закономерно возрастает к югу. В то же время мощность вечномерзлых грунтов НВМГ к югу сн жается. Если у ерегов Ледовитого океана слой вечно-

мерзлых грунтов НВМГ = 500 м, то у южной границы I ДКЗ он не превышает нескольк х метров, полностью отсутствует во II и III ДКЗ, где

возможны только перелетки (рис. 1.3).

По залеган ю в плане, т.е. по территориальному распространению вечномерзлых грунтов, различают:

- районы сплошной мерзлоты, т.е. обширные пространства, в пределах которых вечномерзлые грунты наблюдаются повсеместно;

- районы, в пределах которых обширные пространства с вечномерзлыми грунтами расчленены таликами; такие талики обусловлены крупными реками (Лена, Алдан, Колыма и др.) и озерами (Байкал);

- районы островной мерзлоты, т.е. территории с островами (отдельными или группой) вечномерзлых грунтов вдали от общего вечномерзлого массива.

а

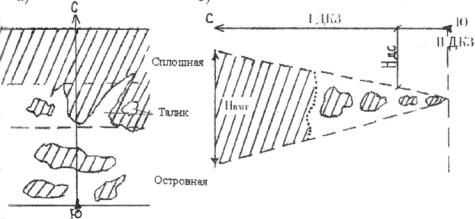

Рис. 1.3. Залегание вечной мерзлоты по глубине и в плане (по площади I ДКЗ)

8

В состав вечномерзлых грунтов входят: минеральные частицы, лёд, вода и воздух. Величина, форма, состав этих составляющих определяют текстуру мерзлых грунтов. Различают следующие текстуры:

- массивную, характеризуется наличием порового льда, равномерно распределенного по объему грунта;

- слоистую, характерно чередование ледяных прослоек и линз льда в объеме массивной текстуры;

СибАДИ– сетчатую, характеризуется ледяными включениями в виде сеток. По ф з ческому состоянию (по температуре) вечномерзлые грунты

подразделяют на:

- н зкотемпературные (твердомерзлые) вечномерзлые грунты (НГВМГ) – прочноспаянные льдом, практически несжимаемые грунты с температурой н же границ замерзания грунтов (для песков среднезернистых, крупнозерн стых ниже 0 оС; для пылеватых песков минус 0,3 о ; для супесей н же минус 0,6 оС; для суглинков ниже минус 1,0 оС и для гл н н же м нус 1,5 оС;

- высокотемпературные вечномерзлые грунты (ВТВМГ) – грунты с низк м содержан ем незамерзшей воды, имеющие температуру ниже 0 оС, но выше температуры замерзания грунтов. Высокотемпературные вечномерзлые грунты о ладают вязкими свойствами (пластичномерзлые) и спосо ны сжиматься под нагрузками от сооружений.

Среднегодовая температура вечномерзлых грунтов является важнейшей характеристикой не только для подразделения их на НТВМГ и ВТВМГ, но и широко используется в инженерных расчетах и решениях. Эта температура замеряется на глубине 10...15 м, на так называемой глубине нулевых амплитуд, т.е. на такой глубине, где уже не сказываются сезонные колебания температур. На этой глубине температура грунта относительно постоянна и является константой для соответствующего пункта. В СП 313.1325800.2017 [1] приведена схематическая карта с изолиниями температур вечномерзлых грунтов на глуб не 10 м.

Для инженерных целей важнейшим вопросом является установление мощности деятельного (сезоннооттаивающего) слоя физических процессов, протекающих в нем, т.к. дорога сооружается на этом слое, в этом слое или из грунтов этого слоя.

Мерзлые грунты водонепроницаемы, поэтому в нижней части деятельного слоя (на границе с вечномерзлым грунтом) происходит накопление воды от таяния льда в пределах НДС, от проникания талых вод и дождевых осадков. Поэтому в зоне, примыкающей к поверхности вечномерзлых грунтов, грунт деятельного слоя практически всегда имеет повышенную влажность (иногда надмерзлотные воды).

Обычно влажность грунтов деятельного слоя характеризуют относительной величиной WОТН:

9

где WCP и WТ – средняя влажность грунта в естественном залегании и влажность грунта на границе текучести, %.

Огромная площадь зоны вечной мерзлоты, разнообразие климатических, мерзлотно-грунтовых, гидрологических условий, смена ландшафтных зон от тундры до полупустынь вызвали необходимость деления I ДКЗ на ряд подзон с целью выработки соответствующих различий в

СибАДИконструктивно-технологических решениях по дорожному строительству.

1.3. Дорожно-климатическое районирование первой зоны вечной мерзлоты России

Разнообраз е пр родно-климатических условий России учитывают с помощью дорожно-климатического районирования (ДКР), получившего в разные пер оды отражение в нормативных документах [1], СП 34.13330–2012 [2, 3] и ОДН 218.046–01 [4]. Многолетний опыт применен я существующего дорожно-климатического районирования выявил, что оно не удовлетворяет в полной мере практике изысканий, проектирован я дорог, осо енно в районах с наличием многолетнемерзлых грунтов, требует дальнейшего уточнения и детализации. Целесообразно терр торию России разделить на два региона [5, 6, 7, 8, 9]:

1-й основной, осо енностью которого является сезонное промерза-

ние грунтов ( 30–35% территории России); 2-й, в котором поверхностный слой грунтов протаивает летом на

некоторую глубину (сезонное оттаивание грунтов), а остальную часть

года находится в мерзлом состоянии ( 65–70% территории России занимает вечная мерзлота (рис. 1.1) [10].

Линией раздела регионов следует считать границу распространения многолетнемерзлых грунтов на территории России.

В Северном полушарии Земли вечная мерзлота занимает более 22 млн км, из которых на долю территории бывшего СССР приходилось более половины (11,454 млн км), а в современной Российской Федерации превышает 65% ее территории, в том числе занимает 85% территории Сибири, 95% Республики Саха (Якутия) [10] (см. рис. 1.1), табл. 1.1. Изучение природных условий зоны вечной мерзлоты показало, что на ее территории отчетливо выражено зональное изменение основных физи- ко-географических факторов. Это диктует необходимость деления территории зоны вечной мерзлоты на подзоны. На основе исследований, проведенных Омским филиалом СоюзДорНИИ, МАДИ, ВОЛАТТ, за мерзлотным режимом на постах и опытных участках автомобильных дорог зона вечной мерзлоты была разделена на три характерные подзоны.
