Материал: 2570

ПРОЦЕСС: Управлять записями

ВХОД: Формы записей; Стандарты; Информация о текущем состоянии системы

ВЫХОД: Записи

ПОДПРОЦЕССЫ:

• Формировать записи

• Идентифицировать записи

• Хранить записи

• Защищать записи

• Восстанавливать записи

• Определять сроки хранения и изъятия

Вариант 7

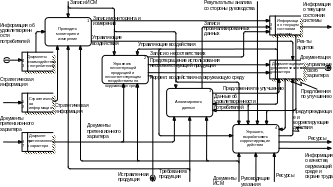

А4 Реализовывать процессы жизненного цикла продукции

ПРОЦЕСС: Планировать процессы жизненного цикла продукции и экологической безопасности

ВХОД: Внешняя документация; Цели, политика ИСМ; Нормативная документация; Ресурсы; Информация о качестве, окружающей среде и охране труда; Документы ИСМ

ВЫХОД: СТП (планы качества)

ПОДПРОЦЕССЫ:

• Устанавливать потребность в разработке процессов и документов и обеспечении ресурсами

• Устанавливать необходимую деятельность по верификации, валидации, мониторингу, контролю и испытаниям

• Определять список необходимых записей

ПРОЦЕСС: Определять и анализировать требования потребителей и экологической безопасности

ВХОД: СТП (планы качества); Внешняя документация; Нормативная документация; Документы ИСМ; Законодательство; Внутренние требования

ВЫХОД: Записи анализа требований

ПОДПРОЦЕССЫ:

• Определять требования, относящиеся к продукции и к окружающей среде

• Анализировать требования, относящиеся к продукции и к окружающей среде

• Осуществлять связь с потребителем

ПРОЦЕСС: Проектировать и разрабатывать

ВХОД: Внешняя документация; Записи анализа требований; Ресурсы; Законодательство; Документы ИСМ; Внутренние требования; СТП (планы качества)

ВЫХОД: Записи о верификации и валидации; Проект

ПОДПРОЦЕССЫ:

• Планировать проектирование и разработку

• Проводить проектирование и разработку

• Анализировать проект

• Осуществлять верификацию проекта

• Осуществлять валидацию проекта

• Управлять изменениями проекта

ПРОЦЕСС: Осуществлять закупки

ВХОД: СТП (планы качества); Проект; Ресурсы; Законодательство; Документ ИСМ; Поставки

ВЫХОД: Материальные ресурсы; Записи о закупках; Услуги; Сырьё и материалы

ПОДПРОЦЕССЫ:

• Определять требования к закупкам

• Оценивать и выбирать поставщиков

• Заказывать и осуществлять закупки

• Осуществлять верификацию закупок

ПРОЦЕСС: Производить и обслуживать

ВХОД: Сырьё и материалы; Услуги; Проект; Нормативная документация; Информация о качестве, окружающей среде и охране труда; Ресурсы; Документы ИСМ; Законодательство; СТП (планы качества)

ВЫХОД: Записи ИСМ; Качественная и экологичная продукция; Воздействие на окружающую среду

ПОДПРОЦЕССЫ:

• Управлять производством и обслуживанием

• Осуществлять валидацию процессов производства и обслуживания

• Обеспечивать идентификацию и прослеживаемость

• Беречь собственность потребителя

• Сохранять соответствие продукции и окружающей среды

ПРОЦЕСС: Управлять устройствами для мониторинга и измерений

ВХОД: Качественная и экологичная продукция; Нормативная документация; Документы ИСМ; Законодательство; Ресурсы; Информация о качестве, окружающей среде и охране труда; СТП (планы качества)

ВЫХОД: Исправленная продукция; Записи об измерительных устройствах; Воздействие на окружающую среду

ПОДПРОЦЕССЫ:

• Определять необходимый мониторинг и измерения

• Разрабатывать процессы подтверждения соответствия требованиям

• Поддерживать измерительное оборудование в рабочем состоянии

• Оценивать и регистрировать правомочность результатов

• Воздействовать на измерительное оборудование, продукцию и окружающую среду

Вариант 8

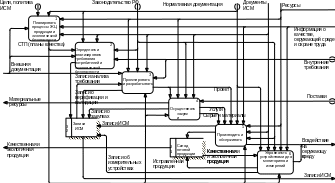

А5. Измерять, анализировать и улучшать.

ПРОЦЕСС: Проводить мониторинг и измерение

ВХОД: Информация об удовлетворенности потребителей; Записи ИСМ; Стратегическая информация; Требования к продукции; Документы ИСМ

ВЫХОД: Записи мониторинга и измерений; Управляющие воздействия

ПОДПРОЦЕССЫ:

• Определять удовлетворённость потребителей

• Проводить внутренние аудиты (проверки)

• Проводить мониторинг и измерение процессов

• Проводить мониторинг и измерение продукции и окружающей среды

ПРОЦЕСС: Управлять несоответствующей продукцией и несоответствующим воздействием на окружающую среду

ВХОД: Записи ИСМ; Управляющие воздействия; Документы претензионного характера; Документы ИСМ

ВЫХОД: Записи о несоответствиях; Предотвращение использования несоответствующей продукции; Корректирующие воздействия на окружающую среду; Исправленная продукция

ПОДПРОЦЕССЫ:

• Идентифицировать несоответствующую продукцию и воздействие на окружающую среду

• Устранять выявленные несоответствия

• Осуществлять повторную верификацию

• Санкционировать использование с отклонениями

• Предотвращать использование несоответствующей продукции

ПРОЦЕСС: Анализировать данные

ВХОД: Записи ИСМ; Данные об удовлетворенности потребителей; Результаты аудитов; Документы претензионного характера; Требования к продукции; Документы ИСМ

ВЫХОД: Записи проанализированных данных; Предложения по улучшению

ПОДПРОЦЕССЫ:

• Анализировать удовлетворённость потребителей и состояние окружающей среды

• Анализировать соответствие требований к продукции и окружающей среде

• Анализировать характеристики и тенденции процессов и продукции

• Анализировать информацию по поставщикам

ПРОЦЕСС: Улучшать, вырабатывать корректирующие действия

ВХОД: Управляющие воздействия; Записи ИСМ; Данные об удовлетворённости потребителей; Результаты анализа со стороны руководства; Результаты аудитов; Предложения по улучшению; Документы ИСМ; Руководящие указания; Ресурсы

ВЫХОД: Предупреждающие и корректирующие действия; Ресурсы; Информация о качестве, окружающей среде и охране труда

ПОДПРОЦЕССЫ:

• Постоянно улучшать

• Осуществлять корректирующие действия

• Осуществлять предупреждающие действия

• Анализировать предпринятые действия

4. Порядок выполнения лабораторной работы

4.1 Ознакомится с общими сведениями.

4.2 Получить индивидуальное задание от преподавателя.

4.3 Построить модель по индивидуальному заданию.

4.4 Проанализировать полученные результаты

5. Содержание отчета

5.1 Назначение и цель работы.

5.2 Общие сведения.

5.3 Содержание индивидуального задания преподавателя.

5.4 Результат выполнения лабораторной работы.

5.5 Выводы по работе

6. Вопросы по самоподготовке

6.1 UML и SysML ключевые отличия.

6.2 Назвать требования к проектируемой системе.

6.3 Описать структуру системы.

6.4 Каким образом сымитировать поведение системы.

6.5 Стадии процесса проектирования.

Лабораторная работа 2

Графовое моделирование сложных процессов

1. Цель работы

Цель работы – ознакомить студента с основными средствами языка MATHCAD для моделирования с помощью графов сложных процессов. Кроме того, ставится задача смоделировать сложную систему с помощью графа и провести ее анализ.

2. Общие сведения

Рассмотрим возможность построения графика выражающего зависимость матрицы от матрицы.

С помощью функций DrawG() можно сформировать две матрицы.

В одной матрице будут записаны координаты начала и конца ребер графа по оси ординат, а в другой матрице координаты начала и конца ребер графа по оси абсцисс. А с помощью функции DrawS() можно сформировать две матрицы, содержащие координаты стрелочек. Таким образом используя эти четыре матрицы можно построить искомый граф. Вершины графа будут обозначены кружочками, а ребра – прямыми. Причем вершины графа будут располагаться по окружности и по порядку (вершина с номером 1 будет находиться посередине графика в его наивысшей, смотря по оси Y, точке). Программа предназначена для работы с графами, не содержащими петель и заданными матрицей смежности.

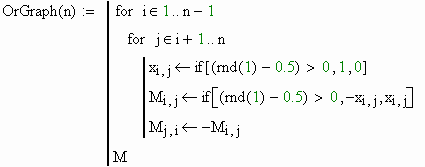

Matrix () - эта функция используется для генерации произвольного ориентированного графа, не содержащего петель, заданного матрицей смежности. Входными данными для функции является количество вершин генерируемого графа.

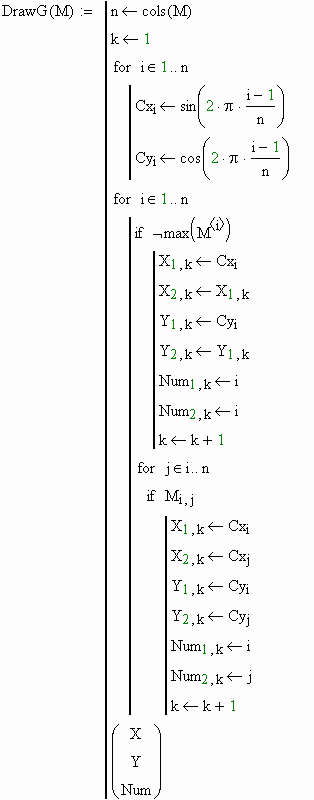

Функция DrawG() формирует две матрицы, каждая из которых содержит n столбцов (где n - количество ребер) и две строки. Элементы, находящиеся в одноименных столбцах, являются координатами двух смежных вершин (в одной матрице содержатся x-координаты, а в другой y-координаты). Входными данными для функции является матрица смежности. На рис. 1 представлен результат листинга.

/ формируем два вектора, один содержит x-координаты всех вершин, а другой y-координаты. Это легко сделать если все вершины расположить по кругу

/ если вершина изолированная,

то координаты начала ребра и его конца должны совпадать

/ если вершина i соединена с вершиной j, записываем их координаты по оси OX в матрицу X, а координаты по оси OY в матрицу Y

/ матрица Num в одноименных столбцах содержит номера соединенных вершин. Она понадобится в функции DrawS()

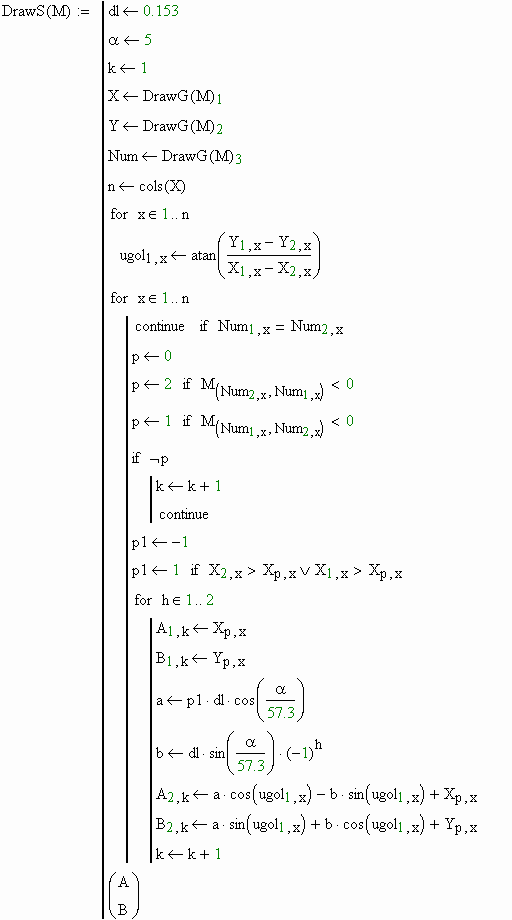

Функция DrawS() формирует две матрицы, которые содержат координаты стрелочек, с помощью которых выделяется направление дуги в ориентированном графе.

Для реализации задачи в данной функции используется сдвиг начала координат и поворот системы координат на некоторый угол.

/ находим углы наклона дуг и записываем их в вектор

/ если вершина изолирована, идем дальше

/ узнаем, из какой вершины выходит дуга (точнее, где содержится номер этой вершины - в первой или во второй строке матрицы). Если же ребро не имеет выделенного направления, идем дальше

/ смещаем центр координат в вершину и поворачиваем на угол наклона дуги

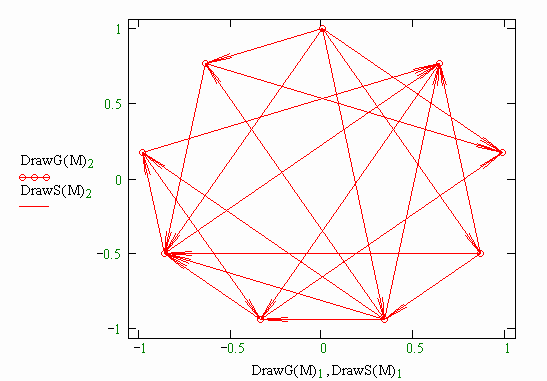

Рис.1. Граф - результат работы программы

Рассмотрим некоторые особенности работы с графами в системе MATHCAD.

Генерация матрицы смежности М(G) неориентированного помеченного графа G размерности mxm.
