Установить режим отображения Полутеневой, нажав кнопку , и задать ориентацию Изометрия.

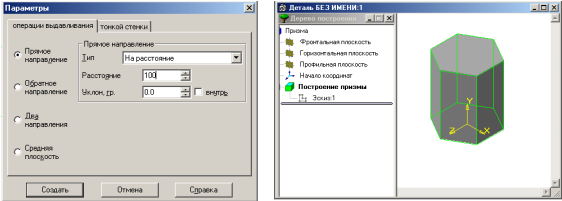

В результате выполнения команд создаётся призма с заданными размерами, изображенная на рисунке 100.

Рис. 99. Параметры выдавливания Рис. 100. Призма.

При выполнении дальнейших действий может оказаться целесообразным отобразить в окне все графические элементы модели, для чего следует воспользоваться командой Показать всё, нажав её кнопку .

Следующий этап построения модели – создание в ней отверстия в виде усечённого конуса.

Укажем верхнюю плоскость призмы для построения нового контура, щёлкнув на ней мышью, после чего зададим ей ориентацию Нормально к…, и нажмём кнопку Новый эскиз . Система перешла в режим плоского моделирования.

Для задания параметров конуса, объём которого в дальнейшем будет вычитаться из призмы, построим в новой плоскости окружность с радиусом 34мм и нажмём кнопку Закончить редактирование. Страница Инструментальной панели Геометрические построения заменилась на страницу Построение модели, основные кнопки которой показаны на рисунке 101.

Рис. 101. Инструментальная панель.

Система вновь перешла в режим построения модели.

В диалоговом окне, появляющемуся после нажатия на кнопку Вырезать выдавливанием , установить параметры операции: прямое направление, через всё, уклон внутрь 10.17, после чего нажать клавишу Создать.

Следующий шаг в создании модели – выполнение сквозного отверстия в виде фронтально проецирующей призмы. Для этого надо выбрать новую плоскость для построения в ней нового контура, выполнить команду Вырезать выдавливанием, установить параметры новой операции.

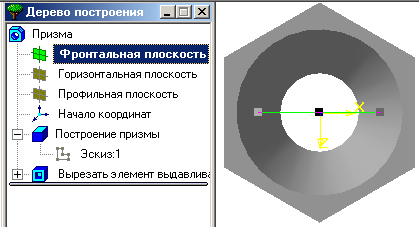

Активизируем фронтальную плоскость проекций, щёлкнув на ней мышью, как показано на рисунке 102.

Рис. 102. Выбор фронтальной плоскости.

Изменим ориентацию фронтальной плоскости, установив её Нормально к… и откроем Новый эскиз, нажав кнопку .

Во фронтальной плоскости проекций построим контур фронтально проецирующей призмы, используя для этой цели вспомогательные линии панели Геометрии Инструментальной панели, как показано на рисунке 103.

Рис. 103. Построение контура фронтальной проецирующей призмы.

Закончив построение очередного контура выполнением команд Закончить редактирование и Вырезать выдавливанием, установить в диалоговом окне параметры операции вырезания сквозного отверстия: два направления выдавливания от фронтальной плоскости проекций и в обоих – через всё, после чего нажать клавишу Создать.

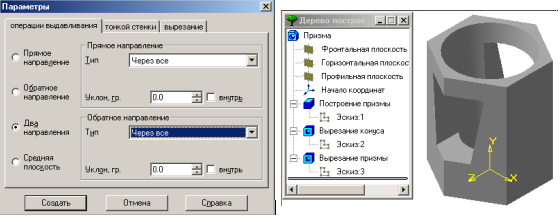

На рисунке 104 представлены изометрическое изображение модели и дерево её построения.

Рис. 104. Изометрическое изображение модели и дерево её построения

Содержание отчета:

• титульный лист;

• цель работы;

• ход построения 3D детали;

• выводы по работе.

Контрольные вопросы:

1. Какие основные элементы управления имеет главное окно программы в режиме объемного моделирования?

2. Перечислите основные операции построения 3D моделей.

3. Что такое эскиз? Какие требования к нему предъявляются?
