Аннотация

Данные методические указания предназначены для студентов I курса, обучающихся по дисциплине “Компьютерные технологии”, и могут быть применены в качестве источника знаний при выполнении практических работ (содержат ссылки на дополнительные источники информации, в т.ч. Internet). В методических указания приведены теоретические сведения, задания, контрольные вопросы, определено содержание работ. Предусматривается изучение состава персонального компьютера, построение чертежей в программе Компас 3D, нанесение размеров и построение объемной детали. Даются развернутые методические указания по выполнению всех этапов работы. Многие разделы иллюстрируются примерами. Приведены рекомендации по оформлению работ и форме представления материала.

Практическая работа №1 Конструкция персонального компьютера

Цель работы: изучить строение персонального компьютера, составить краткое описание его составляющих.

Краткие теоретические сведения.

Компьютер (англ. computer — вычислитель) представляет собой программируемое электронное устройство, способное обрабатывать данные и производить вычисления, а также выполнять другие задачи манипулирования символами.

Существует два основных класса компьютеров:

• цифровые компьютеры, обрабатывающие данные в виде двоичных кодов;

• аналоговые компьютеры, обрабатывающие непрерывно меняющиеся физические величины (электрическое напряжение, время и т.д.), которые являются аналогами вычисляемых величин.

Основу компьютеров образует аппаратура (HardWare), построенная, в основном, с использованием электронных и электромеханических элементов и устройств. Принцип действия компьютеров состоит в выполнении программ (SoftWare) — заранее заданных, четко определённых последовательностей арифметических, логических и других операций.

Современный персональный компьютер состоит из нескольких основных конструктивных компонентов:

• системного блока;

• монитора;

• клавиатуры;

• манипуляторов;

• периферийные устройства.

В системном блоке размещаются:

• блок питания;

• накопитель на жёстких магнитных дисках;

• накопитель на гибких магнитных дисках;

• системная плата;

• платы расширения;

• накопитель CD-ROM, DVD-ROM;

• оперативная память;

• и др.

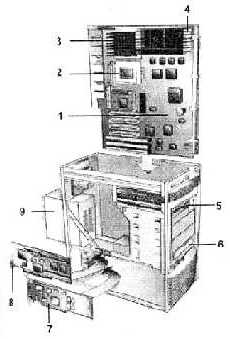

Рис. 1. Виды корпусов системного блока.

Корпус системного блока может иметь горизонтальную (DeskTop) или вертикальную (Tower — башня) компоновку. Типичный системный блок со снятой крышкой корпуса — на рис. 2.28.

Память персонального компьютера

Память персонального компьютера состоит из двух частей: оперативной памяти и постоянной памяти. Различие только в том, что оперативную память используют для временного хранения программ и данных, а в постоянной памяти хранятся программы начального запуска, начального самотестирования компьютера, а также набор программ ввода/вывода нижнего уровня, то есть то, что не должно теряться при выключении питания компьютера. Объем оперативной памяти гораздо больше, чем постоянной памяти.

Системные устройства

Помимо микропроцессора и системной памяти на системной (материнской) плате располагаются и другие важные модули, обеспечивающие работоспособность компьютера: контроллеры прерываний и прямого доступа, тактовый генератор, системный таймер, буферные микросхемы, контроллер шины и т.д. В современных компьютерах применяются сверхбольшие интегральные схемы, которые, тем не менее, обеспечивают полную программную и аппаратную совместимость с предыдущими моделями. Эти микросхемы называются набором микросхем или chipset (чипсет). Преимущества такого подхода — chipset занимает меньше места на плате, меньшая потребляемая мощность, значительно большая надежность. Компьютеры, выполненные на системных платах с chipset известных фирм, имеют лучшую репутацию. В большинство наборов микросхем входит так называемый периферийный контроллер, включающий два контроллера прерываний, два контроллера прямого доступа к памяти, таймер, часы реального времени, а также CMOS-память.

Средства интерфейса пользователя

Для связи компьютера с пользователем (то есть организации интерфейса пользователя) применяются видеоадаптер, управляющий видеомонитором, клавиатура и графический манипулятор типа "мышь" (mouse), touch pad или stick pointer.

Внешняя память

Внешняя память компьютера представляет собой дисковые накопители информации — встроенный накопитель на жестком диске (винчестер) и накопитель на сменных гибких дисках (дискетах). В обоих случаях магнитные диски хранят информацию в виде намагниченных концентрических дорожек (цилиндров) на магнитном покрытии, разбитых на сектора. Диск в накопителе постоянно вращается, а запись и чтение информации производятся перемещаемыми вдоль радиуса диска магнитными головками. Благодаря постоянному прогрессу технологии производства накопителей, развитию технологии магнитных покрытий и магнитных головок, емкость винчестеров повысилась до нескольких десятков гигабайт, а емкость дискет — до сотен мегабайт (правда, стандартным пока считается объем дискеты 1,44 Мбайт). Так же в последнее время широкое распространение получили USB-flesh накопители - запоминающие устройства, использующие в качестве носителя флеш-память и подключаемые к компьютеру или иному считывающему устройству.

Ход практической работы

1. Изучить теоретический материал, записав основные моменты практической работы

2. Произвести описание элементов персонального компьютера в табличной форме.

Содержание отчета:

• титульный лист;

• цель работы;

• обзор компонентов персонального компьютера;

• выводы по работе.

Контрольные вопросы:

1. Что такое ПЭВМ, его назначение, состав.

2. Перечислите основные составляющие ПЭВМ.

3. Память персонального компьютера.

Практическая работа №2 Интерфейс программы Компас 3d. Настройка параметров

Цель работы: изучить интерфейс программы Компас 3D. Получить практические навыки по настройке параметров программы.

Введение

Система Компас-График V8 с модулем трехмерного твердотельного моде­лирования КОМ­ПАС-ЗD предназначена для автоматизации проектно-конструк­торских работ в различных отрас­лях деятельности и создания трехмерных па­раметрических деталей.

Сейчас трудно представить себе современное промышленное предпри­ятие или конст­рукторское бюро без компьютеров и специальных программ, предназначенных для разра­ботки конструкторской документации или проек­тирования различных изделий. Применение вычислительной техники в дан­ной области стало свершившимся фактом, доказало свою вы­сокую эффек­тивность.

Переход на машинное проектирование позволяет существенно сократить сроки разра­ботки конструкторской и технологической документации и тем самым ускорить начало производства новых изделий. Одновременно повы­шается качество, как самих конструкторских разработок, так и выпускаемой документации.

Система Компас-График (Компас-3D) предназначена для выполнения учебных проектно-конструкторских работ в различных отраслях деятельности. Она может успешно использоваться студентами машиностроительных, приборостроительных, архитектурных, строительных вузов и техникумов при выполнении домашних заданий, курсовых и дипломных работ.

Программа содержит достаточный чертежный инструментарий для вы­полнения чертежей любого уровня сложности с полной поддержкой российских стандартов. Простой и понятный интерфейс этой программы удачно сочетается с гибкостью профессиональной системы при построении, выделении, удалении объектов чертежа, наборе текста по ГОСТ, простановке размеров всех типов, допусков формы и расположения поверхностей, позиций, баз и т.п.

Интерфейс системы (начало работы)

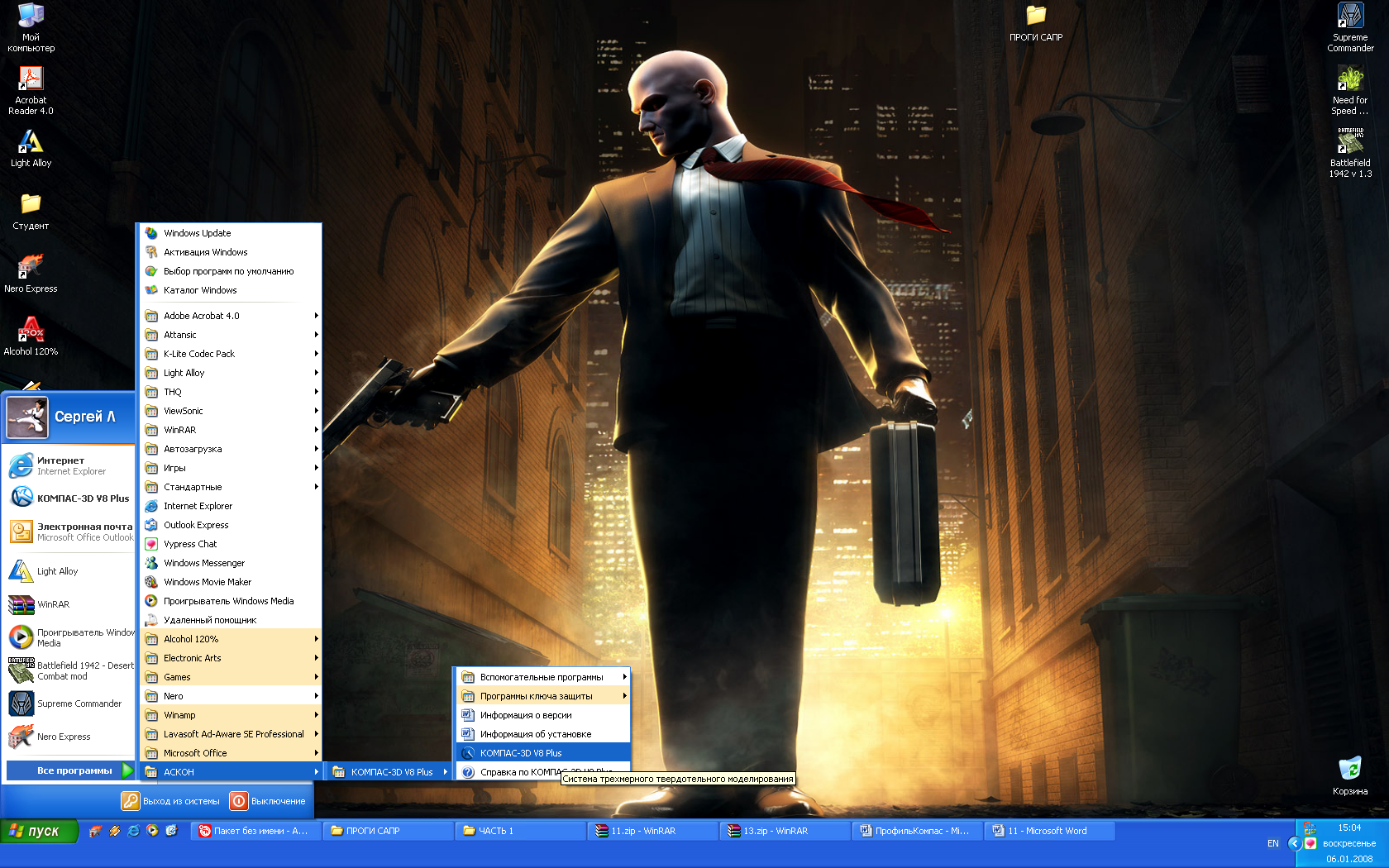

Запуск программы осуществляется через меню “ПУСК” операционной системы Windows, как показано на рисунке 1.
