Материал: 2927

6

Тема 2. Прямая

Вопросы:

1 Назовите условие параллельности двух прямых.

2 Какая прямая называется прямой общего положения?

3 Перечислите прямые частного положения.

4 Назовите условие принадлежности точки прямой.

5 Что называют следом прямой?

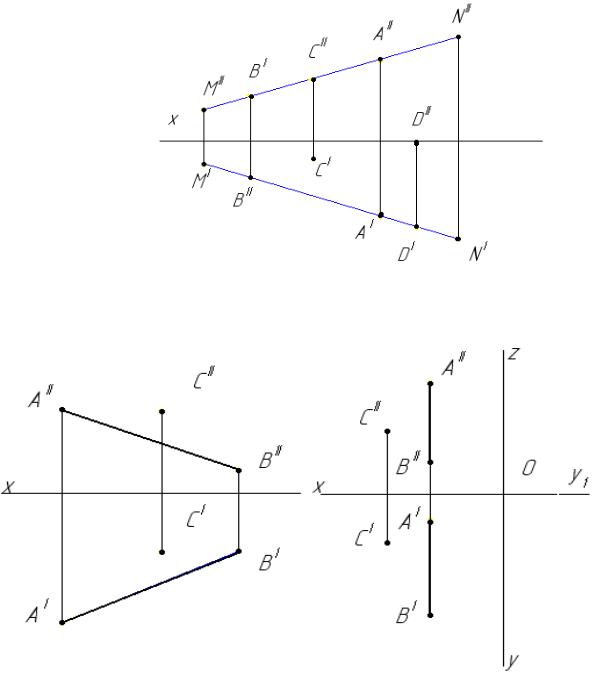

Задача № 6

Определить какие точки принадлежат прямой MN:

Задача № 7

Через точку С провести прямую, параллельную прямой АВ:

7

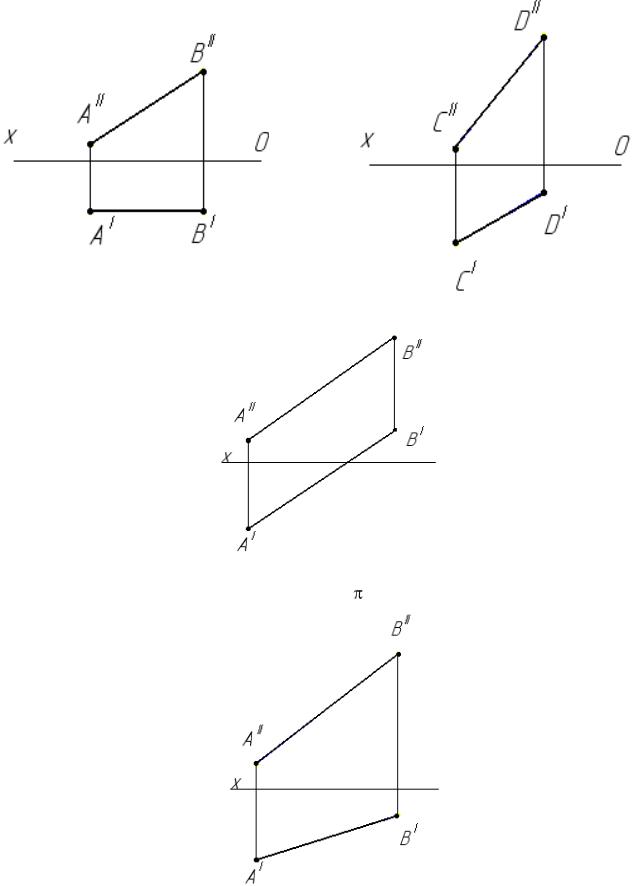

Задача № 8

Построить следы прямых.

Задача № 9

Найти натуральную величину прямой АВ

Задача № 10

Определить угол наклона прямой к 2

8

Тема 3. Плоскость

Вопросы:

1 Перечислите способы задания плоскости на чертеже.

2Что такое след плоскости? Как обозначаются следы плоскости?

3Назовите плоскости частного положения.

4Назовите главные линии плоскости. Дайте их определения

5Назовите условие параллельности двух плоскостей.

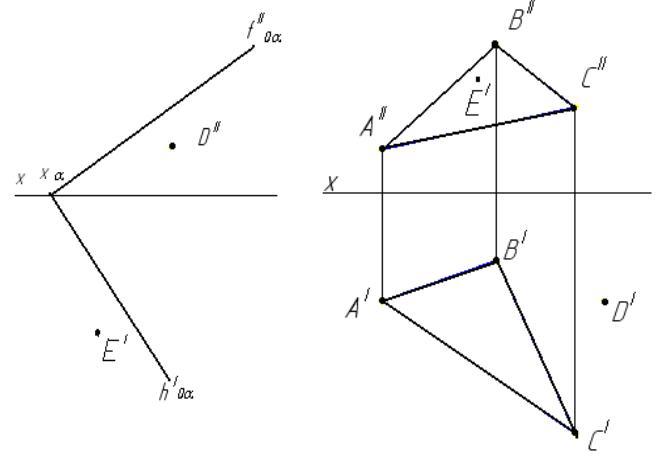

Задача № 11

Построить недостающие проекции точек D, Е, принадлежащих заданной плоскости:

9

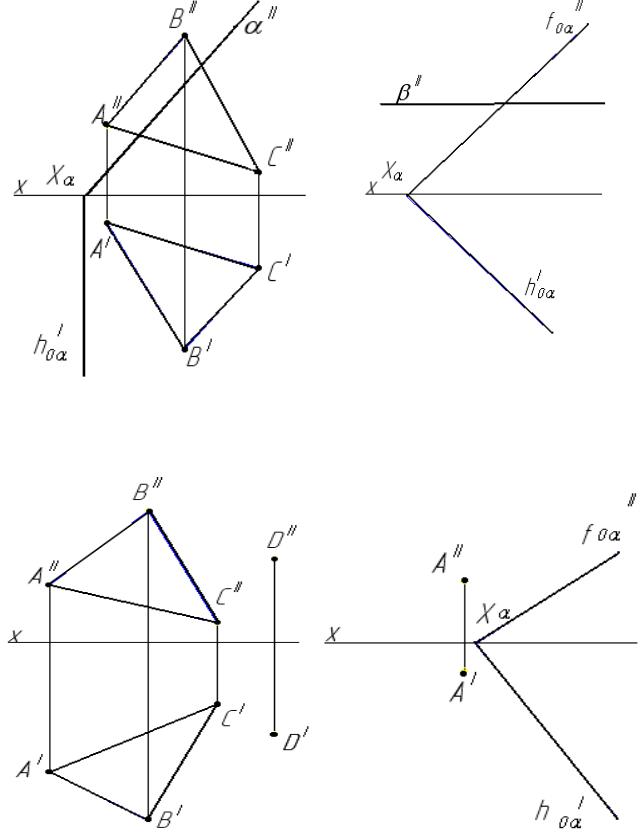

Задача № 12

Через прямую АВ провести фронтально-проецирующую плоскость; через прямую CD провести горизонтально-проецирующую плоскость:

Задача № 13

В заданных плоскостях построить: а) горизонталь на расстоянии 20 мм от плоскости 1; б) фронталь на расстоянии 15 мм от плоскости 2:

10

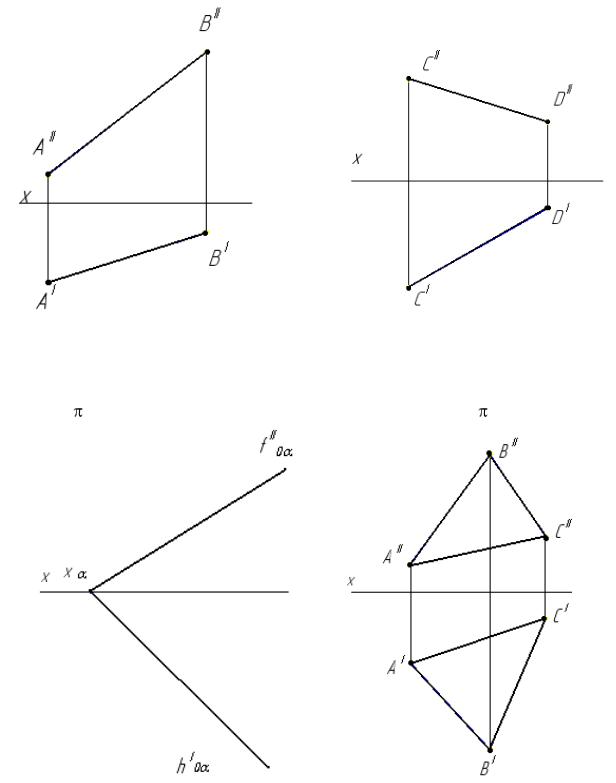

Задача № 14

Построить линию пересечения двух плоскостей:

Задача № 15

Через точку провести плоскость, параллельную заданной плоскости
