за окуляром расположить светлый экран. Зрительная труба точного теодолита наводится на перекрестие нитей поверяемого теодолита. При этом добиться полного совмещения оптических осей зрительных труб обоих теодолитов, регулированием их взаимного положения по высоте и в горизонтальном направлении.

Точным теодолитом Т2 измерить вертикальный угол αл, визируя на горизонтальную нить сетки зрительной трубы поверяемого теодолита.

На поверяемом теодолите установить «круг справа», для этого необходимо повернуть алидаду на 180º и «перевести трубу через зенит». На вертикальном круге этого теодолита установить отсчет, равный 0. Точным теодолитом Т2 измерить вертикальный угол αп визированием на среднюю нить поверяемого теодолита.

По полученным значениям αл, αп вычислить максимальное значение систематической погрешности вертикального угла по формуле (2), которое округляется до целого числа секунд:

0 0,5( л п).

Измерения αл и αп необходимо повторить тремя приемами и вычислить среднее значение Δα0 из всех определений.

Далее поверяемым теодолитом шестью приемами измеряется вертикальный угол визированием на среднюю нить сетки точного теодолита.

По формуле Бесселя определить случайную составляющую погрешности измерения вертикального угла mβсл .

Полное значение погрешности измерения вертикального угла рассчитать по формуле

m в 20 m2 сл .

Допустимое значение mβсл в пределах 40´´.

5. Поверить параллельность оси уровня при трубе ее визирной оси с помощью точного теодолита Т2.

Для этого теодолит Т2 установить так, чтобы оптические оси зрительных труб его и поверяемого совпали. Измерить угол наклона визирной оси поверяемого теодолита, визируя на изображения перекрестия его сетки нитей. Перед измерением вывести на середину пузырек уровня на трубе поверяемого теодолита. Измерение выполнить

5

двумя приемами. Среднее значение полученного угла наклона не должно превышать ±30´´.

6.Определить коэффициент нитяного дальномера с помощью теодолита Т2.

Установить теодолит Т2 и поверяемый так, чтобы оптические оси зрительных труб совпали. Измерить теодолитом Т2 угол между дальномерными штрихами сетки нитей поверяемого теодолита тремя приемами. Среднее арифметическое значение измеренного угла не должно отличаться от 34´22,6´´ более чем на 10´´.

7.Исследовать случайную погрешность ориентирования теодолита по ориентир - буссоли.

При выполнении исследований в радиусе 6 м от теодолита не должно быть больших магнитных масс. При исследовании разориентировать магнитную стрелку буссоли поворотом алидадной части теодолита, выполнить ориентирование, то есть совместить северный конец стрелки с индексом буссоли и снять показания по горизонтальному кругу А, с округлением до 1 минуты. Поворот алидадной части теодолита повторить, сбить ориентирование и выполнить его вновь 12 приемами. Случайную погрешность рассчитать по формуле (1).

По каждому виду исследований в рабочей тетради делается заключение о соответствии прибора данному классу измерений.

Вопросы и задания для самоконтроля

1.Назовите исследования, выполняемые при метрологической аттестации теодолита.

2.Опишите порядок исследования погрешности измерения горизонтального и вертикального углов.

3.Объясните, как определить коэффициент дальномера?

2. МЕТРОЛОГИЧЕСКАЯ АТТЕСТАЦИЯ НИВЕЛИРА

Приборы и оборудование: нивелир Н3, экзаменатор, экран из черного картона или фольги, источник света, инструкция [1].

Перед началом работы изучить инструкцию [4].

Порядок метрологической аттестации проведен на примере точного нивелира Н3.

Инструкция по нивелированию [4] предполагает следующие поверки и исследования нивелира Н3.

6

2.1.Поверки нивелира

1.Осмотр нивелира.

2.Поверка и регулировка вращения подъемных винтов.

3.Поверка плавности вращения нивелира вокруг вертикальной оси.

4.Поверка и юстировка установленных уровней.

5.Поверка и исправление сетки нитей.

6.Поверки и исправления установки цилиндрического уровня.

2.2.Исследования нивелира

1.Исследование качества зрительной трубы.

2.Определение коэффициента дальномера и ассиметрии нитей.

3.Исследование цилиндрического контактного уровня.

4.Исследования качества работы элевационного винта.

2.3.Порядок выполнения работы

2.3.1.Проверка нивелира (пп. 1, 2,4,5,6 [4])

2.3.2.Поверка плавности вращения нивелира вокруг вертикальной оси

Для определения качества вращения зрительной трубы нивели-

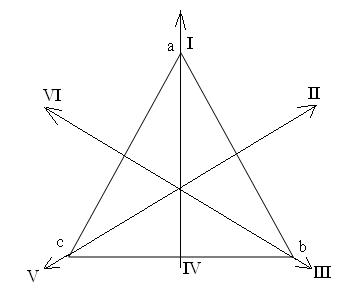

ра вокруг вертикальной оси использовать цилиндрический уровень при трубе. Нивелир установить на штативе и тщательно отгоризонтировать его по цилиндрическому уровню. Привести трубу в положение (рис. 1) и сделать отчеты по концам пузырька уровня. Поворачивать верхнюю часть прибора вокруг вертикальной оси на 7200, причем каждые 600 отсчитывать по концам пузырька уровня.

7

колотым иглой. Экран установить на расстоянии в 20 м от прибора, за экраном поместить электролампу.

По качеству изображения точки, полученного в фокальной плоскости, оценить качество сборки трубы. У хорошо собранной и отцентрированной трубы изображение точки имеет вид правильного резко очерченного кружка со светлым правильной формы кольцом вокруг него, вне фокальной плоскости – это система правильных колец с убыванием освещенности от центра, расположенных вокруг ярко освещенной точки.

Разрешающую способность и увеличение зрительной трубы найти так же, как это описано [4].

2.3.4.Порядок определения коэффициента дальномера

иассиметрии нитей

а) закрепить две точки на расстоянии 20 – 50 м друг от друга, измерить расстояние между точками с относительной погрешностью не более 1:2000 лентой или рулеткой, над одной их них установить нивелир, над другой – рейку;

б) нивелир привести в рабочее положение и сделать отсчеты по дальномерным и средней нитям сетки по черной стороне рейки;

в) наклонить трубу нивелира, сместив изображение пузырька уровня элевационным винтом на 4 – 5 деления сначала к окуляру, затемк объективу, выполняя при этом отсчетыпочерной стороне рейки;

г) рассчитать коэффициент нитяного дальномера

К Д

(н в)

и ассиметрию нитей (%)

a 2 c b ср н с ср 100 %;

н в ср

где Д – расстояние между точками стояния нивелира и рейки; в, c, н – отсчеты по нитям сетки: верхний, средний, нижний.

Коэффициент не должен отличаться от 100 более чем на 1 %, а ассиметрия не должна превышать 0,5 %.
