2.3.5. Исследование контактного цилиндрического уровня нивелира Н3 на экзаменаторе

При этом определить: цену деления уровня; качество этого изготовления; степень компенсированности уровня (непостоянство длины пузырька при измерении температуры); среднюю квадратическую погрешность совмещения концов пузырька mсовм; среднюю квадратическую погрешность отсчета по шкале уровня mотс.

Порядок исследования:

установить на бетонной тумбе экзаменатор с ценой деления шкалы измерительного винта 1´´; привести его в рабочее положение с помощью уровня;

на рабочую площадку экзаменатора установить нивелир Н3 так, чтобы объектив был обращен к измерительному винту. Во время ис-

следования температура воздуха не должна изменяться более чем на 2

–30 С в час;

установить измерительный винт на отсчет «нуль оборотов, нуль деления», элевационным винтом нивелира переместить пузырек контактного цилиндрического уровня в одно из крайних положений, при котором еще можно выполнить отсчеты по концам пузырька уровня;

измерить линейкой длину пузырька уровня и термометром температуру воздуха;

ввинчиванием точно установить головку измерительного винта на отсчеты 10, 20, 30… и выполнить при этом отсчеты по концам пузырька, если на ампуле уровня нет давлений, к ней приклеить шкалу, нанесенную на восковку, с делениями через 0,8 мм;

ввинчиванием повернуть головку на 20 – 30 делений, а вывинчиванием точно установить на передний отсчет и приступить к изме-

рениям, перед выполнением второго приема зрительную трубу нивелира поворачивают на 1800;

ввинчиванием установить головку измерительного винта на отсчет 150, выполнить измерения, во втором приеме головку измерительного винта в прямом ходе устанавливать вычитанием, а в обратном – ввинчиванием.

вычислить значение цены деления уровня для каждого интервала по формуле

10

2 n, rm

где rm – цена деления шкалы головки измерительного винта экзаменатора; n – число делений измерительного винта, соответствующее значению rm, по отклонениям найти среднюю квадратическую ошибку определения цены деления уровня по формуле (1), где

vi i n .

Предельные отклонения уровней с τ =10´´ не более 1,0´´, с τ=15´´ не более 1,5;

по отклонениям П+Л от среднего значения рассчитать среднюю квадратическую ошибку отсчета по одному концу пузырька уровня mотс по формуле

где k–числоприемов;S–числовеличин П+Л, получаемыхнаприеме;

установить нивелир на площадке экзаменатора окуляром над измерительным винтом, привести пузырек цилиндрического уровня примерно на середину и ввинчиванием измерительного винта экзаменатора точно совместить изображения концов пузырька цилиндрического уровня нивелира;

если в течение 5 – 10 с концы пузырька цилиндрического уровня не разошлись, сделать отсчет по измерительному винту экзаменатора с точностью до 0,1 деления;

вращать измерительный винт экзаменатора в противоположном направлении на 5 – 10 делений и ввинчиванием совмещать концы пузырька уровня, в одном полуприеме делают 10 точных совмещений концов пузырька цилиндрического уровня и 10 отсчетов по шкале измерительного винта. Во втором полуприеме выполнить на ввинчивание 10 точных совмещений концов пузырька уровня, всего сделать пять приемов;

рассчитать среднюю квадратическую ошибку совмещения концов пузырька mсовм в каждом полуприеме по формуле (1);

11

определить степень компенсированности уровня (непостоянство длины пузырька при измерении температуры);

выписать суммы отсчетов П+Л, которые были получены при исследовании уровня на экзаменаторе. Длина пузырька уровня долж-

на изменяться не менее чем на 0,2 мм при изменении температуры воздуха на 10 С;

вычислить по формуле

K .t

2.3.6. Исследование качества работы элевационного винта

При исследовании элевационного винта определяют качество его работы и цену деления.

Порядок исследования:

установить нивелир на экзаменаторе так же, как при исследовании цены деления уровня;

если у элевационного винта нет указателя числа оборотов, то нанести штрихи, по которым считают число оборотов;

вывинтить элевационный винт в крайнее положение, измерительный винт экзаменатора установить на отсчет, который позволяет выполнить измерения;

при помощи подъемных винтов изображения концов пузырька уровня совмещают примерно, а затем измерительным винтом экзаменатора – точно, после чего отсчитывают по его шкале;

ввинчивают элевационный винт точно на один оборот, совмещают концы пузырька уровня, вращая измерительный винт экзаменатора, действия выполняют до тех пор, пока элевационный винт не окажется ввинченным до конца;

выполнить исследование в обратном ходе, при этом элевационный винт вывинчивают;

выполнить второй прием, в котором в прямом ходе элевационный винт вывинчивают, а в обратном ввинчивают.

Расхождения между τпр из прямого хода от τобр из обратного хода не должны превышать 10´´ на средних оборотах элевационного винта. Если расхождение более 10´, то необходимо совмещать изображение концов пузырьков уровня только ввинчиванием элевационного винта.

12

Вопросы и задания для самоконтроля

1.Перечислить метрологические поверки нивелира.

2.Назовите порядок действия при поверке плавности вращения нивелира вокруг вертикальной оси.

3.Опишите порядок действий при исследовании качества зрительной трубы.

4.Приведите порядок действий при исследованиях контактного цилиндрического уровня.

5.Поясните, как выполнить исследование качества работы элевационного винта?

3. ОЦЕНКА КАЧЕСТВА ПРОДУКЦИИ ГЕОДЕЗИЧЕСКОГО ПРОИЗВОДСТВА

3.1. Общие положения

Цели работы: научиться оценивать качество геодезической сети на предмет допустимости невязок; длин ходов; получение средних квадратических ошибок единицы веса, километрового хода, нивелирования на одной станции, положения пункта в наиболее слабом месте сети.

Приборы и оборудование: см. ранее, инструкция [1].

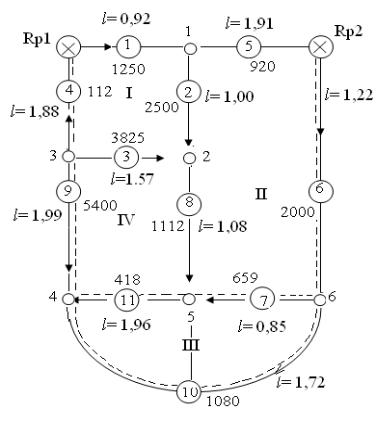

Исходные данные: схема сети представлена на рис. 2; характеристика ходов – в таблице.

Нивелирование IV класса выполнено на недостроенной территории населенного пункта нивелиром Н3.

13
