2 ЗАДАНИЯ НА КУРСОВОЙ ПРОЕКТ ПО ДИСЦИПЛИНЕ «ДЕТАЛИ МАШИН И ОСНОВЫ КОНСТРУИРОВАНИЯ»
(ДЛЯ СТУДЕНТОВ СПЕЦИАЛЬНОСТИ А и АХ)

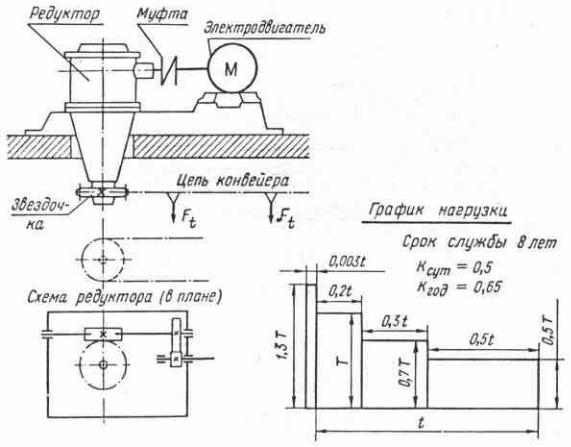

Задание 1. Спроектировать привод к вертикальному валу цепного конвейера по схеме (рис. 1) с графиком нагрузки, данным на рисунке. Мощность на этом валу P4 и угловая скорость вращения его ω4 приведены в таблице 1.
|
|
|
|
|
|
Рис.1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 1 |
||
|
|
|
|
|
|
|
|
|
|
|
|
Величина |
|
|
|
|
Варианты |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
P4, кВт |
5 |
5,2 |
5,4 |
5,6 |
5,8 |
6 |
6,2 |
6,4 |
6,6 |
6,8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
ω4, рад/с |
0,3π |
0,4π |
0,5π |
0,6π |
0,7π |
0,8π |
0,9π |
0,9π |
0,8π |
0,7π |
|
|
|
|
|
|
|
|
|
|
|
|
|
Представить расчетно-пояснительную записку с полным расчетом привода и четыре листа чертежей (формата А1): 1) общего вида привода, 2) ведущего вала конической зубчатой передачи с шестерней и опорами, 3) чер- вячно-цилиндрического редуктора, 4) рабочих чертежей деталей редуктора
— основания корпуса, ведомого зубчатого колеса и его вала.
7

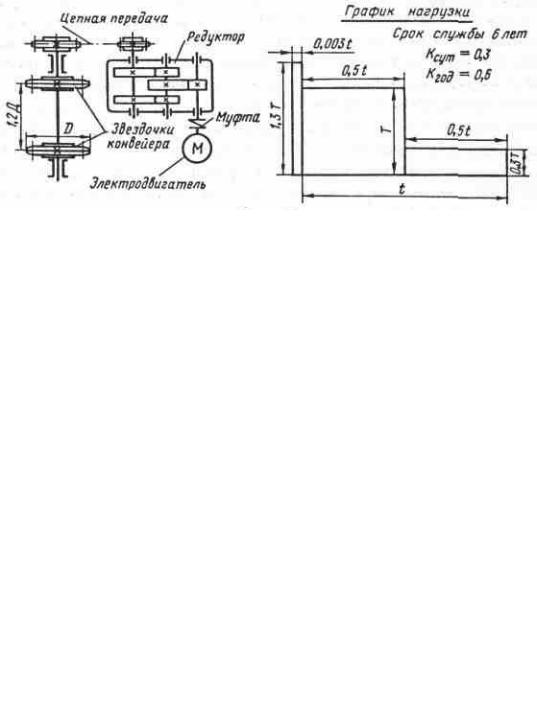

Задание 2. Спроектировать привод к цепному конвейеру по схеме (рис.2) с графиком нагрузки, данным на рисунке. Окружное усилие на тяговой звездочке Ft, окружная скорость этой звездочки υ, шаг цепи t и число зубьев звездочки z приведены в таблице 2.
|
|
|
|
|
|
Рис. 2 |
|
Таблица 2 |
||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
Величина |
|
|
|
|
Варианты |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
|
Ft, кН |
6 |
6,5 |
7 |
7,5 |
8 |
8 |
7,5 |
7 |
6,5 |
6 |
|
|
|
|
|
|
|
|
|
|
|
υ, м/с |
0,1 |
0,12 |
0,14 |
0,15 |
0,16 |
0,16 |
0,15 |
0,14 |
0,12 |
0,1 |
|
|
|
|
|
|
|
|
|
|
|
t, мм |
80 |
100 |
80 |
100 |
80 |
100 |
80 |
100 |
80 |
100 |
|
|
|
|
|
|
|
|
|
|
|
z |
12 |
12 |
10 |
10 |
12 |
12 |
10 |
10 |
12 |
12 |
|
|
|
|
|
|
|
|
|
|
|
Представить расчетно-пояснительную записку с полным расчетом привода и четыре листа чертежей (формата А1): 1) общего вида привода, 2) муфты, 3) редуктора, 4) рабочих чертежей деталей редуктора - основания корпуса, червячного колеса и его вала.
8

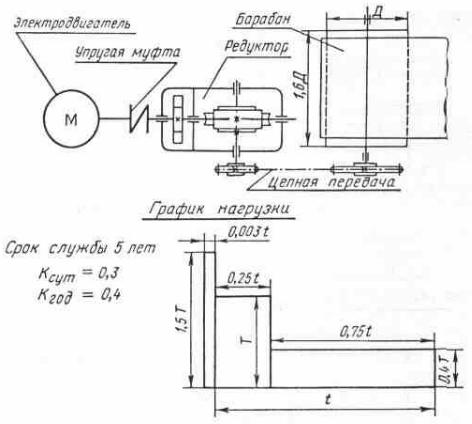

Задание 3. Спроектировать привод к ленточному конвейеру по схеме (рис.3) с графиком нагрузки, данным на рисунке. Окружное усилие на барабане Ft, окружная скорость барабана υ и диаметр барабана D приведены в таблице 3.
Рис. 3
Таблица 3
Величина |
|
|
|
|
Варианты |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
|
Ft, кН |
5 |
5 |
7 |
5 |
6 |
7 |
5 |
6 |
7 |
5 |
|
|
|
|
|
|
|
|
|
|
|
υ, м/с |
0,25 |
0,3 |
0,35 |
0,4 |
0,45 |
0,5 |
0,55 |
0,6 |
0,65 |
0,7 |
|
|
|
|
|
|
|
|
|
|
|
D, мм |
250 |
275 |
300 |
325 |
350 |
375 |
400 |
425 |
450 |
475 |
|
|
|
|
|
|
|
|
|
|
|
Представить расчетно-пояснительную записку с полным расчетом привода и четыре листа чертежей (формата А1): 1) общего вида привода, 2) приводного вала конвейера с опорами и звездочкой, 3) цилиндро-червячного редуктора, 4) рабочих чертежей деталей редуктора — крышки корпуса, червячного колеса и его вала.
9

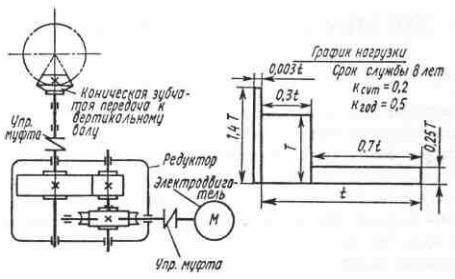

Задание 4. Спроектировать привод к цепному конвейеру по схеме (рис.4) с графиком нагрузки, данным на рисунке. Окружное усилие на тяговых звездочках Ft, окружная скорость тяговых звездочек υ, шаг тяговой цепи t и число зубьев тяговой звездочки z приведены в таблице 4.
Рис. 4
Таблица 4
Величина |
|
|
|
|
Варианты |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
|
Ft, кН |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
υ, м/с |
0,3 |
0,35 |
0,4 |
0,45 |
0,5 |
0,3 |
0,35 |
0,4 |
0,45 |
0,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t, мм |
80 |
80 |
100 |
100 |
125 |
125 |
100 |
100 |
80 |
80 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
z |
7 |
8 |
9 |
10 |
7 |
8 |
9 |
10 |
7 |
8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Представить расчетно-пояснительную записку с полным расчетом привода и четыре листа чертежей (формата А1): 1) общего вида привода, 2) муфты, 3) зубчатого редуктора, 4) рабочих чертежей деталей редуктора — крышки корпуса, ведомого зубчатого колеса и ведомого вала.
10

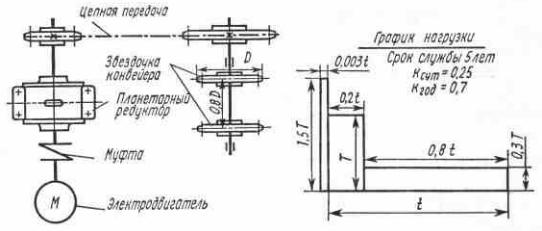

Задание 5. Спроектировать привод к цепному конвейеру по схеме (рис.5) с графиком нагрузки, данным на рисунке. Окружное усилие на тяговых звездочках Ft, окружная скорость этих звездочек υ, шаг тяговой цепи t и число зубьев звездочки z приведены в таблице 5.
|
|
|
|
|
|
Рис. 5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 5 |
|
|
|
|
|
|
|
|
|
|
|
|
Величина |
|
|
|
|
Варианты |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
|
Ft, кН |
3,5 |
3,4 |
3,3 |
3,2 |
3,1 |
3 |
2,9 |
2,9 |
2,7 |
2,6 |
|
|
|
|
|
|
|
|
|
|
|
υ, м/с |
0,25 |
0,3 |
0,35 |
0,4 |
0,45 |
0,5 |
0,55 |
0,6 |
0,65 |
0,7 |
|
|
|
|
|
|
|
|
|
|
|
t, мм |
100 |
100 |
125 |
125 |
160 |
160 |
125 |
125 |
100 |
100 |
|
|
|
|
|
|
|
|
|
|
|
z |
8 |
8 |
9 |
9 |
10 |
10 |
11 |
11 |
12 |
12 |
|
|
|
|
|
|
|
|
|
|
|
Представить расчетно-пояснительную записку с полным расчетом привода и четыре листа чертежей (формата А1): 1) общего вида привода, 2) муфты, 3) планетарного редуктора, 4) рабочих чертежей деталей редуктора — корпуса редуктора, ведомого зубчатого колеса и его вала.
