3 ЗАДАНИЯ НА КУРСОВОЙ ПРОЕКТ ПО ДИСЦИПЛИНЕ «ПОДЪЕМНО-ТРАНСПОРТНЫЕ МАШИНЫ»
(ДЛЯ СТУДЕНТОВ СПЕЦИАЛЬНОСТИ ТДО)

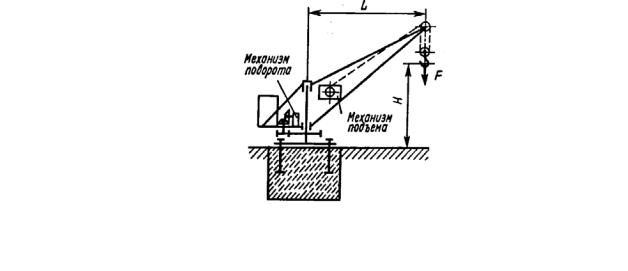

Задание 1. Спроектировать поворотный кран на неподвижной колонне по схеме (рис.11). Вес поднимаемого груза F, скорость подъема груза υ, высота подъема груза Н, угловая скорость поворота крана ω, вылет крана L и режим работыПВприведенывтаблице11.
Рис. 11
Таблица11
Величина |
|
|
|
|
Варианты |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
|
F, кН |
40 |
50 |
63 |
80 |
100 |
40 |
50 |
63 |
80 |
100 |
|
|
|
|
|
|
|
|
|
|
|
υ, м/мин |
10 |
11 |
12 |
10 |
11 |
12 |
10 |
11 |
12 |
10 |
|
|
|
|
|
|
|
|
|
|
|
Н, м |
5 |
4,9 |
4,8 |
4,7 |
4,6 |
4,5 |
4,4 |
4,3 |
4,2 |
5,1 |
|
|
|
|
|
|
|
|
|
|
|
ω, рад/с |
0,2 |
0,25 |
0,3 |
0,2 |
0,25 |
0,3 |
0,2 |
0,25 |
0,3 |
0,2 |
|
|
|
|
|
|
|
|
|
|
|
L,м |
3,1 |
3,2 |
3,3 |
3,4 |
3,5 |
3,6 |
3,7 |
3,8 |
3,9 |
4 |
|
|
|
|
|
|
|
|
|
|
|
Режим |
Л |
С |
Л |
С |
Л |
С |
Л |
С |
Л |
С |
работы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Представить расчетно-пояснительную записку с полным расчетом крана и три листа чертежей (формата А1): 1) общего вида крана; 2) опор крана; 3) крюковойподвески.
17
Задание 2. Спроектировать тележку электрического мостового крана по схеме (рис.12). Вес поднимаемого груза F, скорость подъема груза υ1, высота подъема груза Н, скорость передвижения тележки υ2 и режим работы ПВ приведенывтаблице12.
Рис. 12
Таблица12
Величина |
|
|
|
|
Варианты |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
|
F, кН |
40 |
50 |
80 |
100 |
125 |
40 |
50 |
80 |
100 |
125 |
|
|
|
|
|
|
|
|
|
|
|
υ1, м/мин |
11 |
12 |
14 |
11 |
12 |
14 |
11 |
12 |
14 |
11 |
|
|
|
|
|
|
|
|
|
|
|
Н, м |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
|
|
|
|
|
|
|
|
|
|
|
υ2, м/мин |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
49 |
|
|
|
|
|
|
|
|
|
|
|
Режим |
Л |
С |
Л |
С |
Л |
С |
Л |
С |
Л |
С |
работы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Представитьрасчетно-пояснительнуюзапискусполнымрасчетомтележки
итрилистачертежей(форматаА1): 1) общеговидатележки; 2) барабанасвалом
иопорами; 3) крюковойподвески.
18

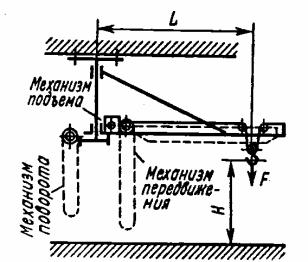

Задание 3. Спроектировать консольный поворотный кран по схеме (рис.13). Вес поднимаемого груза F, скорость подъема груза υ, высота подъема груза Н, вылеткранаL ирежимработыПВприведенывтаблице13.
Рис. 13
Таблица13
Величина |
|
|
|
|
Варианты |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
|
F, кН |
20 |
25 |
32 |
20 |
25 |
32 |
20 |
25 |
32 |
16 |
|
|
|
|
|
|
|
|
|
|
|
υ, м/мин |
11 |
12 |
13 |
14 |
15 |
15 |
14 |
13 |
12 |
11 |
|
|
|
|
|
|
|
|
|
|
|
Н, м |
3,1 |
3,2 |
3,3 |
3,4 |
3,5 |
3,6 |
3,7 |
3,8 |
3,9 |
4 |
|
|
|
|
|
|
|
|
|
|
|
L,м |
3,2 |
3,3 |
3,4 |
3,5 |
3,6 |
3,7 |
3,8 |
3,9 |
4 |
4,1 |
|
|
|
|
|
|
|
|
|
|
|
Режим |
Л |
С |
Л |
С |
Л |
С |
Л |
С |
Л |
С |
работы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Представить расчетно-пояснительную записку с полным расчетом крана и три листа чертежей (формата А1): 1) общего вида крана; 2) опор фермы крана; 3) тележки.
19
Задание 4. Спроектировать ковшовый элеватор по схеме (рис.14) и даннымтаблицы14.
Рис. 14
|
|
|
|
|
Таблица14 |
|
|
|
|
Высота |
|
Вариант |
Транспортируемый |
Производи- |
Плотность |
Крупность |
|
|
материал |
тельность |
материала |
подъема |
кусковдо |
|
|
Q,т/ч |
v, т/м3 |
материала |
50% амакс, |
|
|
|
|
Н, м |
мм |
1 |
Суперфосфат |
160 |
1 |
25 |
- |
2 |
Песоксухой |
180 |
1,4 |
20 |
- |
3 |
Кокс |
80 |
0,5 |
18 |
50 |
4 |
Щебень |
200 |
2 |
18 |
40 |
5 |
Торффрезерован- |
65 |
0,35 |
18 |
50 |
|
ный |
|
|
20 |
|
6 |
Уголькаменный |
125 |
0,7 |
60 |
|
7 |
Золасухая |
100 |
0,6 |
18 |
- |
8 |
Гравий |
160 |
1,80 |
20 |
60 |
9 |
Угольдревесный |
50 |
0,2 |
20 |
50 |
10 |
Цемент |
180 |
1,2 |
20 |
- |
Представить расчетно-пояснительную записку с полным расчетом элеватора и три листа чертежей (формата А1): 1) общего вида элеватора; 2) ковша с цепями(лентой); 3) приводныхзвездочек(барабана) сваломиопорами.
20
Задание 5. Спроектировать настенный поворотный кран по схеме (рис.15). Вес поднимаемого груза F, скорость подъема груза υ, высота подъема груза Н, угловая скорость поворота крана ω, вылет крана L и режим работы ПВ приведенывтаблице15.
Рис. 15
Таблица15
Величина |
|
|
|
|
Варианты |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
|
F, кН |
16 |
20 |
25 |
32 |
40 |
16 |
20 |
25 |
32 |
40 |
|
|
|
|
|
|
|
|
|
|
|
υ, м/мин |
11 |
12 |
13 |
11 |
12 |
13 |
11 |
12 |
13 |
11 |
|
|
|
|
|
|
|
|
|
|
|
Н, м |
6 |
5,9 |
5,8 |
5,7 |
5,6 |
5,5 |
5,4 |
5,3 |
5,2 |
5,1 |
|
|
|
|
|
|
|
|
|
|
|
ω, рад/с |
0,2 |
0,2 |
0,2 |
0,25 |
0,25 |
0,25 |
0,25 |
0,3 |
0,3 |
0,3 |
|
|
|
|
|
|
|
|
|
|
|
L,м |
4,5 |
4,4 |
4,3 |
4,2 |
4,1 |
4 |
3,9 |
3,8 |
3,7 |
3,6 |
|
|
|
|
|
|
|
|
|
|
|
Режим |
Л |
С |
Л |
С |
Л |
С |
Л |
С |
Л |
С |
работы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Представить расчетно-пояснительную записку с полным расчетом крана и три листа чертежей (формата А1): 1) общего вида крана; 2) опор колонны; 3) механизмаповоротакрана.
