Задание 6. Спроектировать привод к ленточному конвейеру по схеме (рис.6) с графиком нагрузки, данным на рисунке. Окружное усилие на барабане Ft, окружная скорость барабана υ и диаметр барабана D даны в таблице 6.
|
|
|
|
|
|

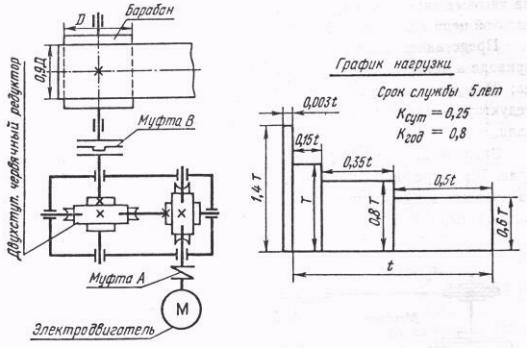

Рис. 6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 6 |
||
|
|
|
|
|
|
|
|
|
|
|
|
Величина |
|
|
|
|
Варианты |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Ft, кН |
3 |
3,5 |
4 |
4,5 |
4 |
5,6 |
6 |
6,5 |
7 |
7,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
υ, м/с |
0,1 |
0,12 |
0,14 |
0,15 |
0,16 |
0,1 |
0,12 |
0,14 |
0,15 |
0,16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
D, мм |
350 |
400 |
450 |
350 |
400 |
450 |
350 |
400 |
450 |
350 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Представить расчетно-пояснительную записку с полным расчетом привода и четыре листа чертежей (формата А1): 1) общего вида привода, 2) муфты А, 3) двухступенчатого червячного редуктора, 4) рабочих чертежей детали редуктора — крышки корпуса, червяка и червячного колеса быстроходной передачи.
12
Задание 7. Спроектировать привод к цепному подвесному конвейеру по схеме (рис. 7) с графиком нагрузки, данным на рисунке. Окружное усилие на тяговой звездочке Ft, окружная скорость этой звездочки υ, шаг тяговой цепи t и число зубьев звездочки z приведены в таблице 7.

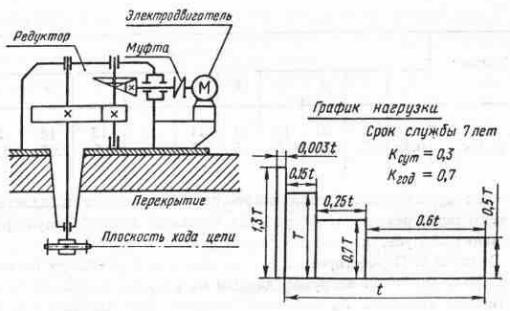

Рис. 7
Таблица 7
Величина |
|
|
|
|
Варианты |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
|
Ft, кН |
3 |
3,1 |
3,2 |
3,3 |
3,4 |
3,5 |
3,6 |
3,7 |
3,8 |
3,9 |
|
|
|
|
|
|
|
|
|
|
|
υ, м/с |
0,7 |
0,8 |
0,9 |
1 |
1,1 |
1,1 |
1 |
0,9 |
0,8 |
0,7 |
|
|
|
|
|
|
|
|
|
|
|
t, мм |
80 |
80 |
80 |
80 |
80 |
100 |
100 |
100 |
100 |
100 |
|
|
|
|
|
|
|
|
|
|
|
z |
6 |
6 |
6 |
7 |
7 |
7 |
8 |
8 |
8 |
8 |
|
|
|
|
|
|
|
|
|
|
|
Представить расчетно-пояснительную записку с полным расчетом привода и четыре листа чертежей (формата А1): 1) общего вида привода, 2) муфты, 3) коническо-цилиндрического зубчатого редуктора, 4) рабочих чертежей деталей редуктора — крышки корпуса, шестерни цилиндрической зубчатой передачи и промежуточного вала.
13
Задание 8. Спроектировать привод к цепному конвейеру по схеме (рис.8) с графиком нагрузки, данным на рисунке. Мощность на ведомом колесе зубчатой передачи P4 и угловая скорость вращения его ω4 даны в таблице 8.

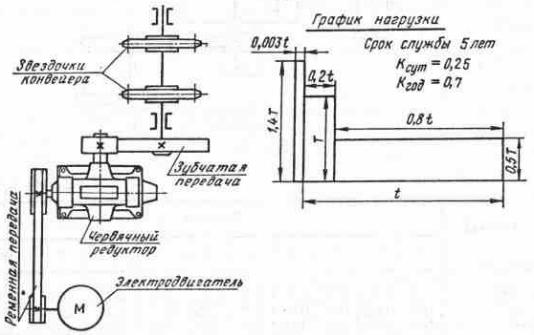

Рис. 8
Таблица 8
Величина |
|
|
|
|
Варианты |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
|
Р4, кВт |
9 |
9 |
10 |
10 |
11 |
11 |
12 |
12 |
13 |
13 |
|
|
|
|
|
|
|
|
|
|
|
ω4, рад/с |
0,3π |
0,5π |
0,7π |
0,3π |
0,5π |
0,7π |
0,3π |
0,5π |
0,7π |
0,3π |
|
|
|
|
|
|
|
|
|
|
|
Представить расчетно-пояснительную записку с полным расчетом привода и четыре листа чертежей (формата А1): 1) общего вида привода, 2) приводного вала конвейера с опорами и звездочками, 3) червячного редуктора, 4) рабочих чертежей деталей редуктора — основания корпуса, червяка и червячного колеса.
14
Задание 9. Спроектировать привод к цепному конвейеру по схеме (рис.9) с графиком нагрузки, данным на рисунке. Окружное усилие на тяговой звездочке Ft, окружная скорость этой звездочки υ, шаг тяговой цепи t и число зубьев тяговой звездочки z приведены в таблице 9.

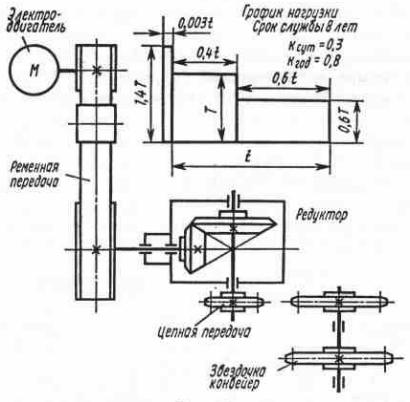

Рис. 9
Таблица 9
Величина |
|
|
|
|
Варианты |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
|
Ft, кН |
2 |
2,1 |
2,2 |
2,3 |
2,4 |
2,5 |
2,6 |
2,7 |
2,8 |
2,9 |
|
|
|
|
|
|
|
|
|
|
|
υ, м/с |
0,5 |
0,55 |
0,6 |
0,65 |
0,7 |
0,75 |
0,8 |
0,85 |
0,9 |
1 |
|
|
|
|
|
|
|
|
|
|
|
t, мм |
169 |
160 |
160 |
125 |
125 |
125 |
125 |
100 |
100 |
100 |
|
|
|
|
|
|
|
|
|
|
|
z |
8 |
8 |
9 |
9 |
10 |
10 |
11 |
11 |
12 |
12 |
|
|
|
|
|
|
|
|
|
|
|
Представить расчетно-пояснительную записку с полным расчетом привода и четыре листа чертежей (формата А1): 1) общего вида привода, 2) натяжного ролика ременной передачи, 3) конического зубчатого редуктора, 4) рабочих чертежей деталей редуктора — основания корпуса, ведомого зубчатого колеса и его вала.
15
Задание 10. Спроектировать привод к винтовому толкателю по схеме (рис.10) с графиком нагрузки, данным на рисунке. Мощность на ведомом валу редуктора РЗ и угловые скорости вращения этого вала: максимальная (при холостом ходе винта) ω3макс и минимальная (при рабочем ходе винта) ω3мин приведены в таблице 10.

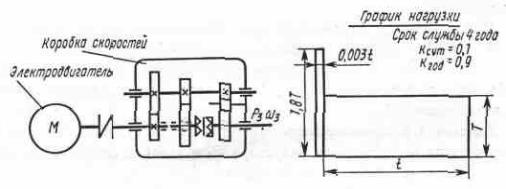

Рис. 10
Таблица 10
Величина |
|
|
|
|
Варианты |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
|
Р3, кВт |
5 |
6 |
7 |
5 |
6 |
7 |
5 |
6 |
7 |
5 |
|
|
|
|
|
|
|
|
|
|
|
ω3макс, |
2π |
2,1π |
2,2π |
2,3π |
2,4π |
2,5π |
2,6π |
2,7π |
2,8π |
2,9π |
рад/с |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ω3мин, |
0,8π |
0,8π |
0,9π |
0,9π |
π |
π |
1,1π |
1,1π |
1,2π |
1,2π |
рад/с |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Представить расчетно-пояснительную записку с полным расчетом привода и четыре листа чертежей (формата А1): 1) общего вида привода, 2) муфты, 3) коробки скоростей, 4) рабочих чертежей деталей коробки скоростей — крышки корпуса, зубчатого колеса быстроходной передачи и его вала.
