Исследование рыхлительных лап.

Используя мерительный инструмент, определить следующие параметры рыхлительных лап (рис. 3.2):

-полную длину лапы Lл как расстояние между нижним концом лапы (рис. 3.2, а) или наральника и верхним концом долотообразной лапы или верхним концом стойки наральниковой лапы;

-ширину рабочей части лапы Вр и ширину стойки Вст у долотообразной (рис. 3.2, а) и ширину наральника Вн и стойки Вст - у наральниковой лапы

(рис. 3.2, б);

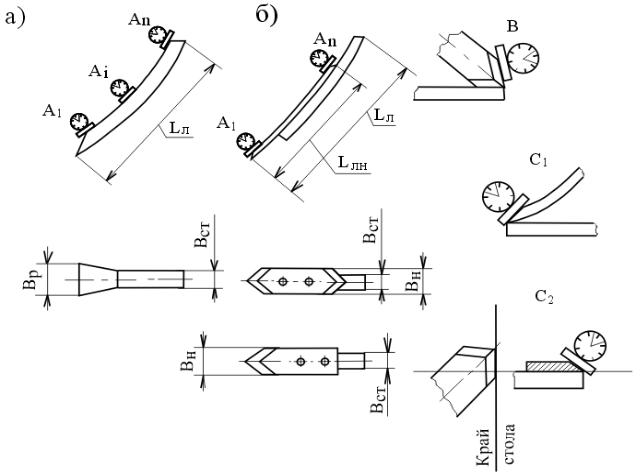

Рис. 3.2 Схема к определению геометрических параметров долотообразной (а) и наральниковой (б) рыхлительных лап

-несколько значений угла вхождения лапы (или наральника лапы – у

наральниковой) в почву αi, установив угломер, и постепенно его перемещая по рабочей поверхности лапы вверх;

-угол заострения конца наральника лапы 2θ с помощью угломера, предварительно установив наральник лапы на край стола, как показано на рис. 3.2 (В);

-угол заточки лапы i при установке угломера в позицию С1 (для долотообразной лапы) или С2 (для наральниковой).

Результаты измерений занести в табл. 3.2.

16

Обработка результатов измерений

Определить тип исследуемой лапы.

Определить, соответствует ли соотношение измеренных угловых

параметров лапы с условиями, при которых будет обеспечиваться скольжение повисших на лезвиях лапы сорняков, выполнить вычисления по

где φ – угол трения повисших сорняков о лезвие лап, который лежит в пределах φ=30…45°.

Содержание отчета

Название лабораторной работы; цель работы; схема лапового культаватора; табл. 4.1 и 4.2; формулы для вычислений с пояснениями; выводы.

Контрольные вопросы

1.Для чего предназначены культиваторы?

2.Какое воздействие на почву оказывают культиваторы?

3.Как классифицируются культиваторы?

4.Перечислите основные и дополнительные рабочие органы культиваторов и поясните их назначение.

5.Как по внешнему виду отличить плоскорежущую лапу от универсальной?

6.Для чего существуют односторонние плоскорежущие полольные лапы (бритвы)?

7.Что такое наральник?

8.Какой эффект дает установка лап культиватора на пружинные

стойки?

9.Для каких культиваторов применяется жесткое крепление рабочих органов к раме, а для каких шарнирное?

10.Устройство и регулировки культиваторов КПН-4Г, КЛ-2,6, КРН- 2,8МО, КР1-М, КБЛ-1, КЛП-2,5, КУН-4.

17

Занятие № 4.

Оборудование и порядок выполнения лабораторной работы

Цель работы: научиться определять основные геометрические и технологические параметры дисков почвообрабатывающих орудий и характер воздействия дисков на почву при различной их установке.

Лабораторное оборудование и инструмент: стенды с дисковыми рабочими органами, натурные образцы дисковых плугов ПД-0,7; ПДВ-1,5 и покровосдирателя ПД-1; мерительный инструмент: линейки, угломеры.

Порядок выполнения работы

Выписать в отчет из табл. 4.1 заданные преподавателем исходные данные.

Таблица 4.1

Исходные данные для расчетов

Изобразить схему заданного преподавателем орудия.

Используя мерительный инструмент, определить геометрические параметры диска указанного преподавателем почвообрабатывающего орудия и занести их в табл. 4.2.

18

Таблица 4.2

Параметры исследуемого диска

D, мм R, мм l, мм φ, град α, град i, град ε, град β, град b, мм

Диаметр диска замерить с помощью линейки. Радиус кривизны сферической поверхности диска можно определить с помощью двух линеек (рис. 4.1). Замерить прогиб диска l, для чего приложить одну линейку к режущей кромке диска по его диаметру, а второй линейкой замерить кратчайшее расстояние от центра диска до первой линейки. Затем рассчитать R по формуле (4.1):

С помощью угломера или транспортира определить установленный угол атаки диска α..

Определить угол i заострения режущей кромки диска. Этот угол можно определить, используя стрелочный угломер, установив его на вертикально поставленный диск и замерив сначала угол ψ (рис. 4.1). Тогда i = 900-φ-ψ.

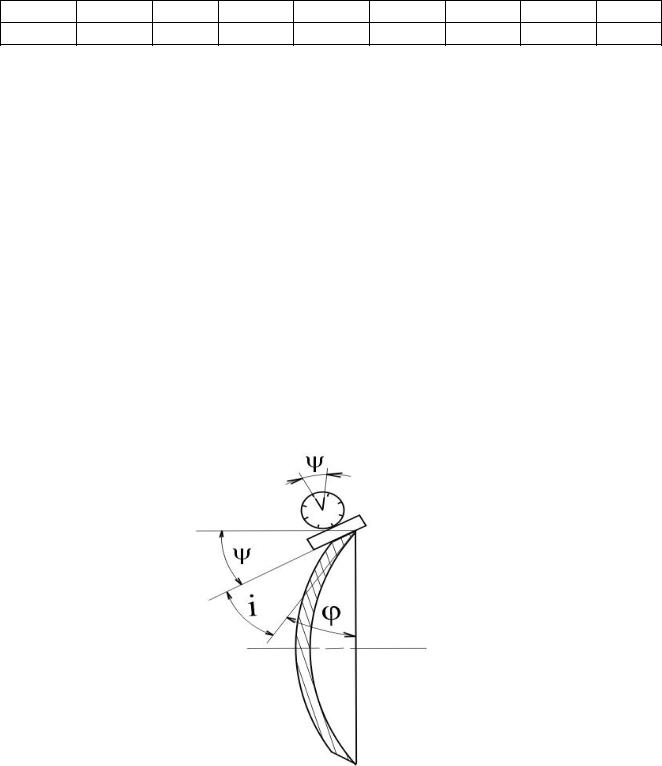

Рис. 4.1. Схема к определению угла заострения режущей кромки диска

Угол заострения режущей кромки у дисков различных почвообрабатывающих орудий находится в пределах i=10…25°.

Вычислить задний угол резания ε по формуле (4.3):

19

Угол ε, с целью исключения трения тыльной выпуклой стороны диска о стенку борозды, должен иметь положительную величину ε>0.

При малых углах атаки дисков (например, для дисковых борон) допускается отрицательное значение угла ε.

Рассчитать тяговое сопротивление орудия Rор по формуле (4.4)

где: G – вес орудия, Н; b – ширина захвата орудия; fк – коэффициент трения качения колес орудия (при их наличии принять fк = 0,1).

По формуле (4.5) определить мощность, затрачиваемую на процесс вспашки.

Исходя из величин Rор и Nвсп, произвести предварительный подбор марки и модели трактора для агрегатирования с орудием.

Содержание отчета

Название лабораторной работы; цель работы; таблица с заданными, рассчитанными и измеренными параметрами; схема орудия; формулы для вычислений с результатами вычислений; выводы.

Контрольные вопросы

1.Перечислите основные геометрические и технологические параметры дисков почвообрабатывающих орудий.

2.Как влияют геометрические и технологические параметры дисков на качественные показатели работы орудия, способность преодолевать препятствия?

3.Перечислите достоинства и недостатки дисковых орудий по сравнению с лемешными.

4.Как можно отрегулировать глубину обработки почвы у дискового орудия?

5.Каково назначение покровосдирателя-сеялки?

6.Какие факторы оказывают влияние на тяговое сопротивление дискового орудия?

7.Если задний угол резания ε принимает отрицательную величину, как это скажется на заглублении орудия в почву?

8.Перечислите работы, которые можно выполнять дисковыми орудиями для основной обработки почвы.
