Оборудование и порядок выполнения лабораторной работы Цель работы: научиться определять основные геометрические и

технологические параметры дисков почвообрабатывающих орудий и характер воздействия дисков на почву при различной их установке.

Лабораторное оборудование и инструмент: стенды с дисковыми рабочими органами, натурные образцы дисковых плугов ПД-0,7; ПДВ-1,5 и покровосдирателя ПД-1; мерительный инструмент: линейки, угломеры.

Порядок выполнения работы

Выписать в отчет из табл. 4.3 заданные преподавателем исходные данные.

Таблица 4.3

Исходные данные для расчетов

Изобразить схему заданного преподавателем культиватора. Замерить диаметр диска D заданного преподавателем орудия. Определить радиус кривизны сферической поверхности диска R. Определить установленный угол атаки диска α.

Определить угол i заострения режущей кромки диска.

Вычислить задний угол резания ε (при малых углах атаки дисков допускается отрицательное значение угла ε).

21

Все вычисления и измерения параметров провести в соответствии с рекомендациями и по формулам, приведенным в описании практического занятия № 4.

Используя мерительный инструмент, определить геометрические параметры диска указанного преподавателем почвообрабатывающего орудия и занести их в табл. 4.4.

Таблица 4.4

Параметры исследуемого диска

D, мм R, мм l, мм φ, град α, град i, град ε, град β, град b, мм

Определить гребнистость дна борозды.

При батарейном размещении дисков высоту гребней (рис. 4.2) определяют по формуле (4.6):

h D2 12 D2 b2 ctg 2 .

(4.6)

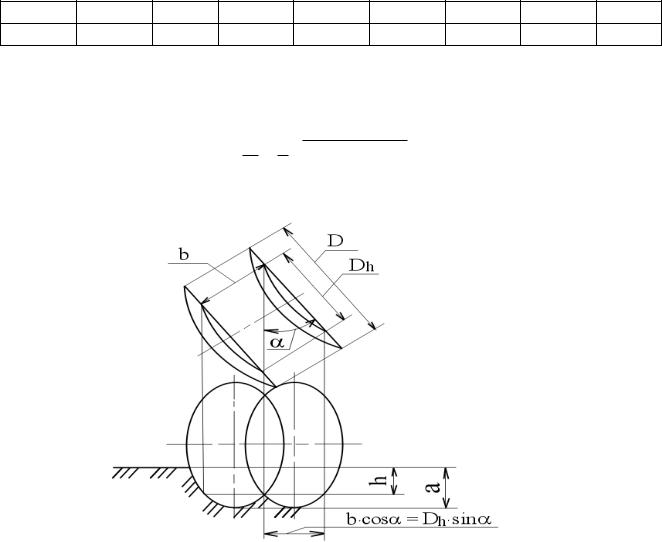

Рис. 4.2. Схема к определению гребнистости дна борозды Высоту гребней необходимо определить при всех возможных ус-

тановках угла атаки дисков, предусмотренных конструкцией орудия. Результаты расчётов занести в табл. 4.5.

Значение высоты гребня h должно соотноситься с глубиной обработки почвы а при культивации h≤0,5а, при бороновании – h ≤а.

22

Таблица 4.5 Результаты определения высоты гребня при различных углах атаки дисков

где: Gдк – сила тяжести культиватора, Н;

fк – коэффициент трения качения колес культиватора (принять fк =

0,15);

K п – удельное сопротивление почвообработке, Н/м2; а – глубина обработки почвы, м;

bп – ширина обрабатываемой полосы, м; ρ – плотность почвы, кг/м3;

v – скорость агрегата, м/с;

– доля площади пласта, занятая корнями растений; q – удельное сопротивление корней резанию, Н/м2.

По формуле (4.8) определить мощность, затрачиваемую на процесс культивации.

Исходя из величин Rдк и Nк, произвести предварительный подбор марки и модели трактора для агрегатирования с культиватором.

Содержание отчета

Название лабораторной работы; цель работы; таблица с заданными, рассчитанными и измеренными параметрами; схема дискового культиватора; формулы для вычислений с результатами вычислений; выводы.

Контрольные вопросы

1.Перечислите типы дисковых орудий для дополнительной обработки почвы.

2.Поясните назначение культиваторов, борон, лущильников, лункообразователей.

3.Приведите примеры марок дисковых орудий для дополнительной обработки почвы.

4.Поясните области применения сферических дисков с вырезами.

5.От чего зависит гребнистость дна обработанного слоя почвы?

6.От чего зависит тяговое сопротивление дискового культиватора?

7.Какие существуют схемы размещения батарей борон, культиваторов и лущильников?

23

8. Перечислите достоинства и недостатки схем размещения дисковых батарей.

Занятие № 5.

Установка сеялок на заданную норму высева и определение потребности семян на единицу площади

Одним из показателей, характеризующих качество высева семян, является норма высева, то есть масса семян, которая должна быть высеяна сеялкой за 1 метр пройденного пути.

Норма высева – это масса семян, которая должна быть высеяна сеялкой за 1 метр пути.

Для семян различных пород норма высева будет разной, но и при высеве семян одной породы, в зависимости от их качества, норма высева будет меняться.

Устанавливают сеялки на требуемую норму высева экспериментальным путем. Для этого, подставив лоток под высевающий аппарат, перемещают или имитируют перемещение сеялки. В большинстве конструкция сеялки позволяет ее поднять на навеске, тогда, вращая привод, можно имитировать перемещение сеялки. При этом, необходимо узнать, как соотносятся число оборотов элемента привода (например, опорного колеса для сеялки ССЛН-1 или диска для покровосдирателя-сеялки ПДН-1) и путь, который бы прошла сеялка в процессе работы. Затем определяют массу семян, высыпавшихся в лоток, и, поделив массу на путь сеялки, получают массу высеваемых семян на метр пути. Затем регулируют высевающий аппарат (в катушечном аппарате перемещают катушку; в транспортерноленточном – щетку; в лабиринтном – задвижку; в дисковом – ползун и др.), заметив, насколько было перемещено регулировочное звено. Снова определяют массу высеваемых семян на метр пути. Разница между массами высеваемых семян, отнесенная к перемещению регулировочного звена, покажет, на сколько необходимо еще переместить регулировочное звено для того, чтобы добиться требуемой нормы высева. После регулировки необходимо проверить, соответствует ли масса высеваемых семян норме высева.

Оборудование

Цель работы: научиться регулировать высевающие аппараты сеялок на заданную норму высева.

Лабораторное оборудование и мерительный инструмент: стенды с рабочими органами сеялок, натурные образцы сеялок ССЛН-1; СЛП; сеялка дискового типа для высева желудей; сеялка для плуга ПКЛ-70; сеялка для покровосдирателя ПДН-1; семена; линейка; мерный цилиндр; весы.

24

Лабораторная работа выполняется на стендах рядовых сеялок ССЛН-1 и СЛП, конструкции которых описаны выше.

Сеялка строчно-луночная навесная ССЛН-1 однорядная может высевать семена рядовым и строчно-луночным способами при создании защитных лесонасаждений (рис. 5.1). Семенной ящик разделен на два отсека с отдельными высевающими аппаратами катушечного типа для высева мелких и крупных семян. Полость анкерного сошника разделена на две части: переднюю – для луночного высева семян и заднюю – для рядового посева. Производительность 0,8 га/ч, глубина заделки семян 2-10 см. Высевающие аппараты приводятся в действие от левого опорного колеса.

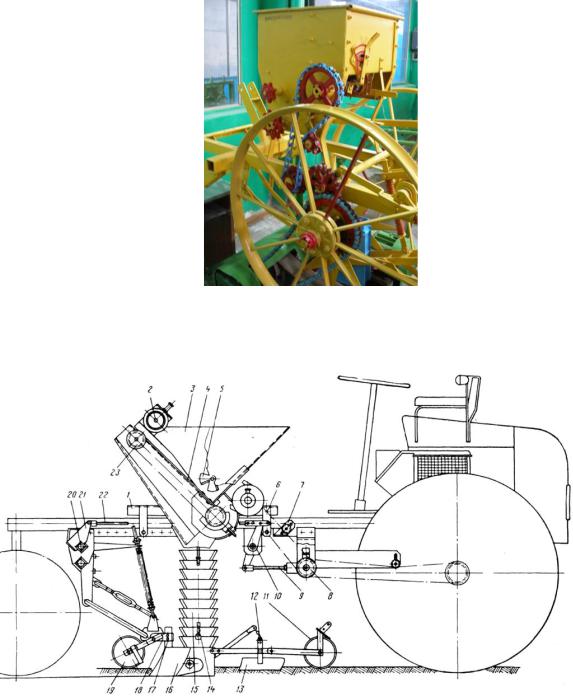

Рис. 5.1. Лабораторная установка на базе сеялки ССЛН-1 Сеялка для лесных питомников СЛП высевает несыпучие семена: с

крылатками (клён, ясень), в смеси с субстратом (торфом), в плодах (например, боярышник), а также мелкие сыпучие (рис. 5.2).

Рис. 5.2. Схема сеялки СЛП, установленной на самоходное шасси Т-16:
