1 – рама, 2 – щеточный ограничитель, 3 – бункер, 4 – транспортерный высевающий механизм, 5 – ворошилка, 6 – цепи привода, 7 – натяжное устройство, 8 – предохранительная муфта, 9 – тяга, 10 – рычаг, 11 – прикатывающий каток, 12 – цепь, 13 – загортач, 14 – цепь семяпровода, 15 – семяпровод, 16 – сошник, 17 – крепежные болты, 18 – кронштейн, 19 – опорный каток, 20 –рама, 21 – рычаг, 22 – тяга, 23 – вариатор

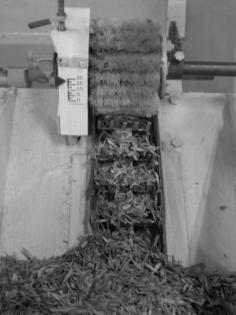

Высевающими аппаратами служат два транспортера. Щетки вращаются навстречу транспортерам и счищают излишки семян в бункер. Зазор между щетками и транспортерами регулируется в зависимости от нормы высева. Глубина заделки семян 2…8 см. Производительность 0,1 га/ч, масса 485 кг, агрегатируется с самоходным шасси Т-16М.

Лабораторная установка с электроприводом на базе сеялки СЛП представлена на рис. 5.3.

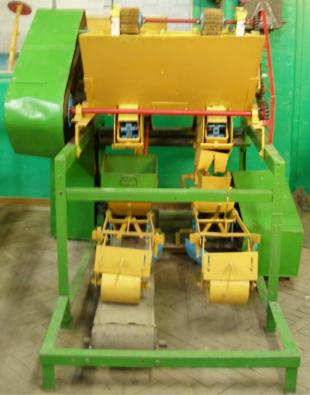

Рис. 5.3. Лабораторная установка на базе сеялки СЛП

Порядок выполнения работы

Установка высевающего аппарата сеялки ССЛН-1 на заданную норму высева

Засыпать семена в бункер сеялки ССЛН-1 Установить с помощью рычага катушку в среднее положение, вдвинув

ее наполовину в семенную коробку (рис. 5.4).

26

Замерить длину рабочей части катушки, находящейся в пределах семенной коробки lрчк. Все данные замеров и последующих расчетов занести в табл. 5.1 (норма высева q, задается преподавателем).

Замерить диаметр приводного колеса сеялки Dк в м.

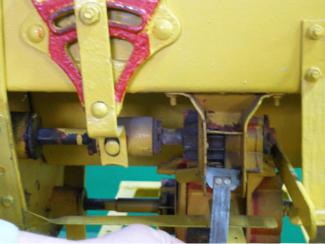

Рис. 5.4. Регулировка катушечно-желобчатого высевающего механизма сеялки ССЛН-1

Таблица 5.1

Результаты измерений и вычислений

На приводном колесе мелом сделать метку для подсчёта числа его оборотов.

Под высевающий аппарат сеялки подставить лоток для сбора семян, предварительно определив ее массу на весах.

Включить стенд и выключить его, когда приводное колесо сеялки сделает 10 оборотов.

Определить массу семян Gс, высеянных за 10 оборотов приводного колеса, взвесив лоток с семенами и вычтя из получившегося значения массу пустого лотка.

Определить путь l, который бы прошла сеялка за 10 оборотов

Если полученная величина qс отличается от заданной преподавателем

27

нормы высева q, то требуется отрегулировать высевающий аппарат, изменяя длину рабочей части катушки lрчк. Для этого сначала необходимо узнать, как величина lрчк связана с величиной qс. Для этого необходимо получить масштабный коэффициент μ, разделив lрчк на qс:

Затем умножив q на масштабный коэффициент μ, получают величину l , показывающую, насколько необходимо изменить длину рабочей части катушки, чтобы сеялка обеспечивала заданную норму высева.

После регулировки высевающего аппарата опыт необходимо повторить, для того чтобы убедиться в правильности регулировки.

28

Таблица 5.2

Результаты измерений и вычислений

2) поскольку у сеялки СЛП нет приводного колеса, то судить о пройденном ею пути возможно по перемещению транспортерной ленты, находящейся под сошниками и имитирующей почву;

3) перед выполнением опыта необходимо включить установку и провернуть транспортерную ленту, имитирующую почву, на 2-3 оборота с целью заполнения высевающих аппаратов семенами, после чего выпавшие в лотки семена высыпать обратно в бункер;

4) при выполнении опыта необходимо провернуть транспортерную ленту на 10-12 оборотов. Для подсчета оборотов сделать на транспортерной ленте отметку мелом;

5) путь сеялки l определяется умножением длины транспортерной ленты на количество ее оборотов;

6) регулировка высевающего аппарата осуществляется путем подъема или опускания щеточного ограничителя или изменением передаточного отношения вариатора.

Обработка результатов эксперимента

Определить массу семян Gга, потребную (при заданной норме высева) для посева на 1 га площади питомника

где В – ширина посевной ленты, м (принять В = 1,5 м);

nс – количество посевных строчек в ленте (задается преподавателем).

Определить количество семян в тыс. шт., используя определенную ранее их плотность и количество в 1 см3, необходимых для посева на площади 1 га

29

Подсчитать выход стандартных сеянцев с 1 га площади питомника Nn в тыс. шт., если допустить, что всхожесть семян в полевых условиях Кв= 60 % и из проросших семян Кn=50 % сеянцев отойдут при дальнейшем развитии в нестандартный посадочный материал.

где Кв – процент всхожести семян;

Кn – процент нестандартного посадочного материала. Все результаты вычислений занести в табл. 5.1 и 5.2.

Содержание отчета

Название лабораторной работы; цель работы; заданные преподавателем параметры; формулы для расчета и расчеты; таблицы с результатами измеренных и рассчитанных параметров; выводы.

Контрольные вопросы

1.Что такое норма высева?

2.Укажите размерность нормы высева.

3.Как определить, какое количество семян будет высевать сеялка на каждый метр пути?

4.Поясните, как регулируются высевающие аппараты на заданную норму высева: катушечный, транспортерный, дисковый, лабиринтный.

5.Что такое рабочая часть катушки?

6.Как узнать, насколько необходимо сместить катушку для того, чтобы установить высевающий аппарат на заданную норму высева?

7.Какие семена следует высевать с большей нормой высева: мелкие или крупные?

8.Какие параметры влияют на количество выращенных стандартных сеянцев (выход сеянцев)?

9.Что необходимо знать, чтобы рассчитать потребную массу семян для высева на заданном участке?

Занятие № 6 Обоснование режимов работы лесопосадочной машины

Оборудование и порядок выполнения

Студентам предлагается провести имитацию посадки с помощью лабораторной установки на базе лесопосадочной машины СЛН-1 (рис. 6.1) и определить параметры технологического процесса.
