11
1.7 Моделирование устройства, описанного кодом HDL

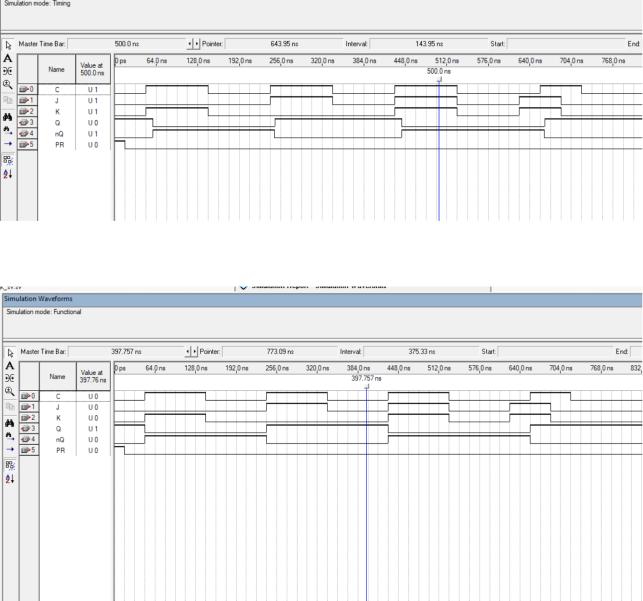

На рисунках 1.7.1 – 1.7.2 представлено моделирование функциональной схемы в двух режимах, timing и functional соответственно. Из рисунков видно,
что моделирование полностью совпадает с таблицей истинности.
Рисунок 1.7.1 – Моделирование в режиме Timing
Рисунок 1.7.2 – Моделирование в режиме Functional
12
2Одноступенчатый Т-триггер
2.1Таблица истинности
Втаблице 2.1 представлены все входы-выходы и режимы работы для данного триггера.
Таблица 2.1 – Таблица функционирования.
Входы |
Выходы |
|
Режим |
|
|
|
|
|
|
C |
Q(t) |
|
Q(t+1) |
|
|
|
|
|
|
0 |
0/1 |
|
0/1 |
хранение |
|
|
|
|
|
1 |
1 |
|
0 |
Счетный из 1 в 0 |
|
|
|
|
|
1 |
0 |
|
1 |
Счетный из 0 в 1 |
|
|
|
|
|
13
2.2 Формула
Ниже представлена формула для каждого выхода:
1( + 1) = 1( ) ∩ ( )
1( + 1) = ( ) ∩ ( )
( + 2) = 2( + 1) ∩ ( + 1)
( + 2) = 2( + 1) ∩ ( + 1)
14
2.3 Функциональная схема

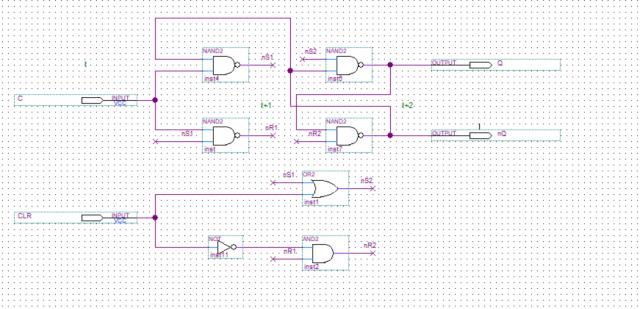

На рисунке 2.3.1 представлена функциональная схема Т-триггера.
Рисунок 2.3.1 – Т-триггер
15
2.4 Моделирование функциональной схемы

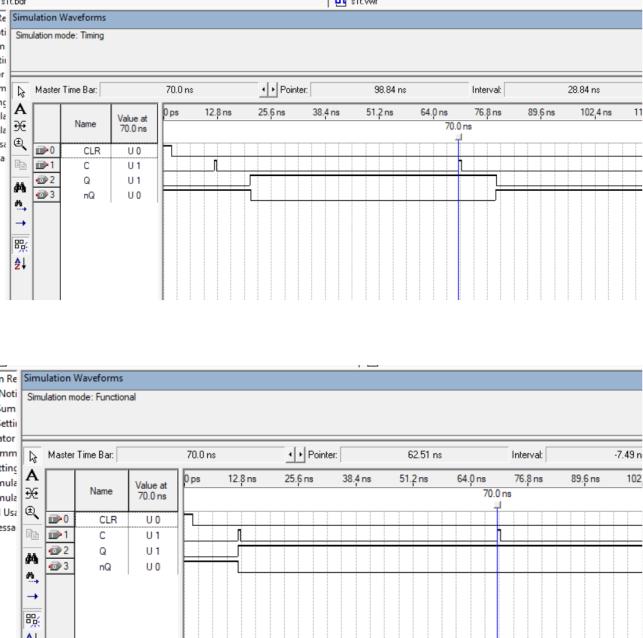

На рисунках 2.4.1 – 2.4.2 представлено моделирование функциональной
схемы в двух режимах, timing и functional соответственно. Из рисунков видно,
что моделирование полностью совпадает с таблицей истинности.
Рисунок 2.4.1 – Моделирование в режиме Timing
Рисунок 2.4.2 – Моделирование в режиме Functional
Далее на рисунках 2.4.3 – 2.4.4 был исследован минимальный порог длительности активного уровня управляющего сигнала. Видно, что 0,3 ns не достаточно, а 0.4 ns достаточно.
