Материал: 5 ЧЕРВЯЧНЫЕ ПЕРЕДАЧИ. 2014

Основным фактором, определяющим выбор материала колеса, является скорость скольжения в зацеплении. Червячное колесо обычно выполняют составным: венец - из антифрикционных, относительно дорогих и малопрочных материалов, центр - из стали, при небольших нагрузках - из чугуна.

6. Критерии работоспособности и виды расчетов червячных передач

Работоспособность червячной передачи ограничивается:

1. Стойкостью (прочностью) рабочей поверхности зубьев;

2. Изгибной усталостью зубьев.

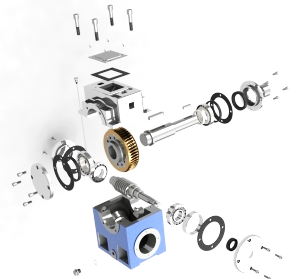

Работоспособность редуктора в целом определяется:

3. Предельно допустимой температурой масла или корпуса;

4. Прочностью червяка.

5. Жесткостью червяка.

Основными видами разрушения рабочих поверхностей зубьев колес являются:

1 – усталостное выкрашивание (питтинг);

2 – заедание при твердых материалах колес

(безоловянные высокопрочные бронзы, латуни) происходит в ярко выраженной форме со значительными повреждениями поверхностей и последующим быстрым изнашиванием зубьев частицами колеса, приварившимися к червяку (задиры). При мягких материалах колес заедание проявляется в менее опасной форме, возникает перенос ("намазывание") материала колеса на рабочую поверхность червяка.

3 –механическое (абразивное) изнашивание – для чугунов.

Условием отсутствия заедания и интенсивного износа является существование жидкостного трения между витками червяка и зубьями колеса. Это условие выполняется при существовании в зоне контакта клиновидного зазора в направлении вектора скорости скольжения. При скольжении поверхностей вдоль линии контакта масляный клин образоваться не может.

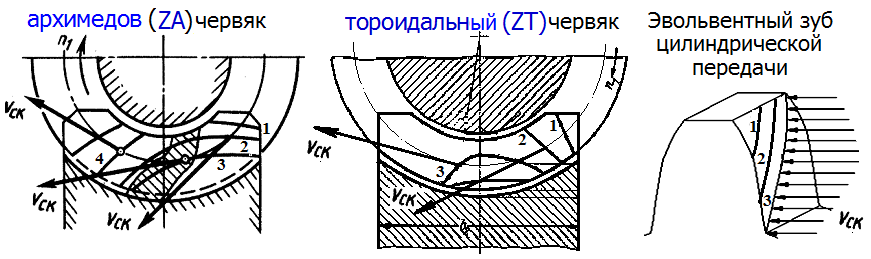

В отличие от зубчатых передач в червячных передачах часть поверхности зуба колеса имеет зону, в которой скольжение происходит вдоль контактных линий. На рис. цифрами 1, 2 и 3 отмечены последовательные положения контактных линий в процессе зацепления и направления скорости скольжения V_ск в некоторых точках. Зона, в которой направление V_ск почти совпадает с направлением контактных линий, заштрихована.

В передачах с вогнутым профилем витков червяка ZT (рис.) контактные линии располагаются под большими углами к вектору скорости скольжения, чем для передач с другими видами цилиндрических червяков. Это обеспечивает лучшие условия для образования масляного клина. Для передач ZT характерны также большие приведенные радиусы кривизны и расположение линии зацепления ближе к основанию зуба колеса . Несущая способность таких передач значительно выше, чем обычных с цилиндрическим червяком. Расчет передач с вогнутым профилем витков червяка выполняют по общим для червячных передач зависимостям, уменьшая вращающий момент на колесе делением его на коэффициент

ζ_ZT =1+0,06 V_ск <1,6

Усталостное выкрашивание и заедание определяют нагрузочную способность червячных передач, как правило, при средних уровнях контактных напряжений и долговечности 4000 - 8000 ч либо при высоких уровнях напряжений и меньших значениях долговечности.

Основными видами излома зубьев колес являются:

1. Прочностной излом зубьев колеса характерен для передач, работающих при нестационарных режимах с большой частотой включений при значительных перегрузках.

2. Усталостный излом – при стационарных режимах нагружения в передачах с большим передаточным числом и малом модуле зацепления.

Излом зубьев ограничивает работоспособность зацепления в тихоходных передачах, при ручном приводе и в открытых передачах, где интенсивное абразивное изнашивание приводит к уменьшению размеров опасного сечения зубьев.

Виды расчетов:

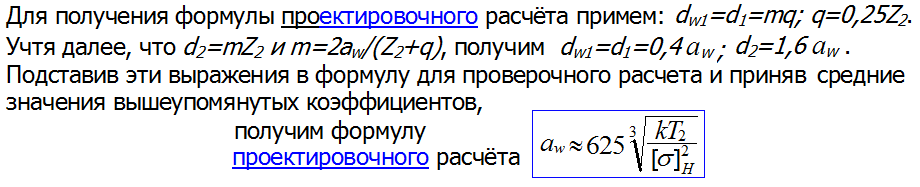

1. на контактные напряжения (проверочный и проектировочный);

2. на изгиб зуба колеса – (проверочный и реже проектировочный)

3. на сопротивление усталости вала червяка;

4. на жесткость вала червяка;

5. на нагрев редуктора.

7. Расчетная нагрузка

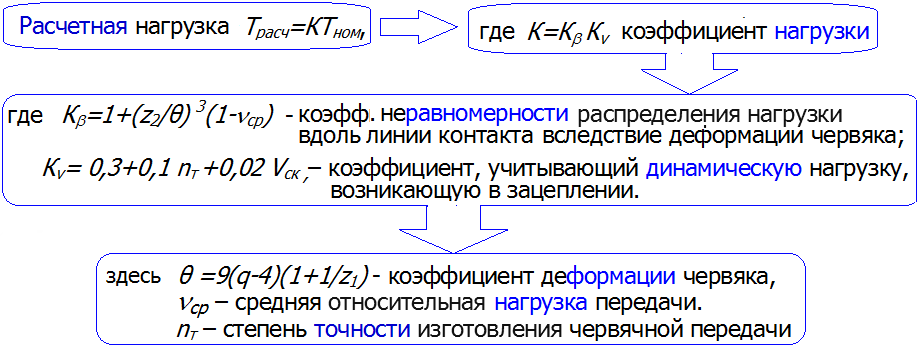

В работающей передаче из-за деформации её деталей, неточностей изготовления и сборки передаваемая нагрузка неравномерно распределяется по линиям контакта; кроме того нагрузка увеличивается за счет динамических сил в зацеплении. Поэтому при расчетах используют, так называемую, расчетную нагрузку:

8. Расчет рабочих поверхностей зубьев колес по контактным напряжениям

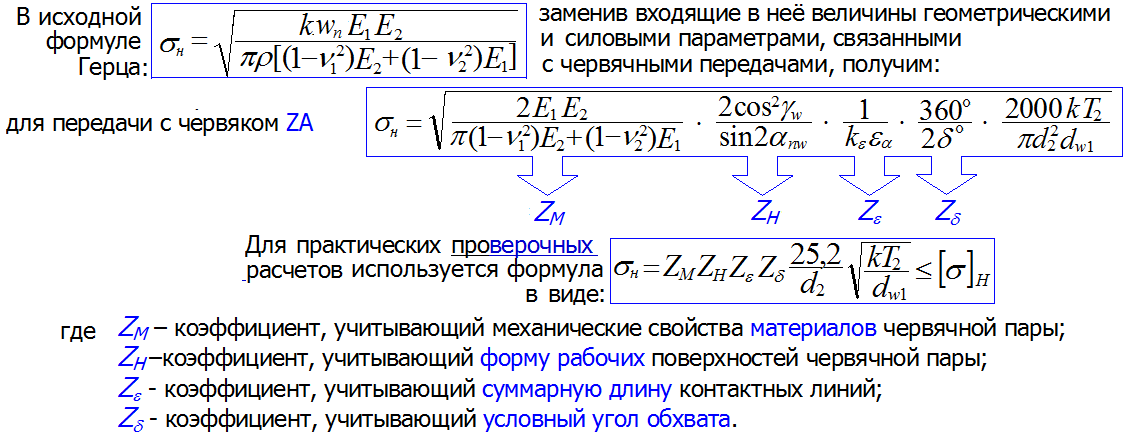

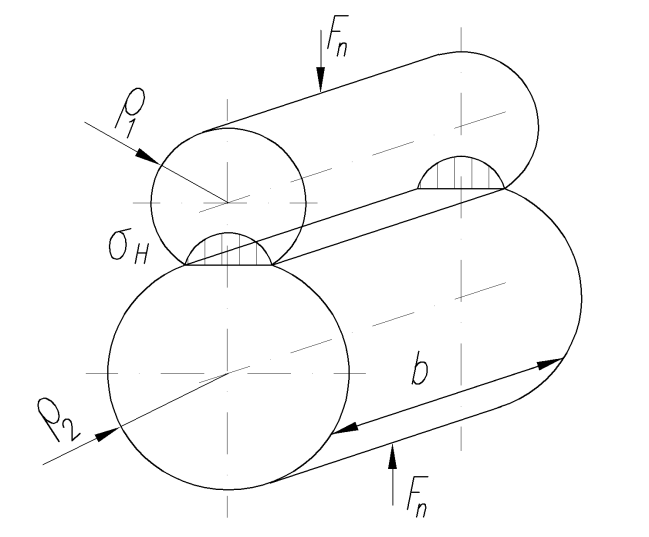

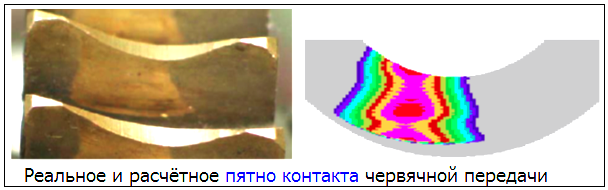

В основу расчёта положена формула Герца для касания двух цилиндрических тел по общей образующей.

П рименение формулы Герца для расчетов червячных передач весьма условно. Её использование оправдано только при обоснованных и проверенных опытом допускаемых напряжениях

Допускаемые контактные []_H напряжения определяются в зависимости от материала зубьев колеса и вида разрушения их рабочих поверхностей:

1. В передачах с венцами из оловянных бронз []_H определяются из условия отсутствия усталостного выкрашивания рабочей поверхности зубьев в течение срока службы L_h.

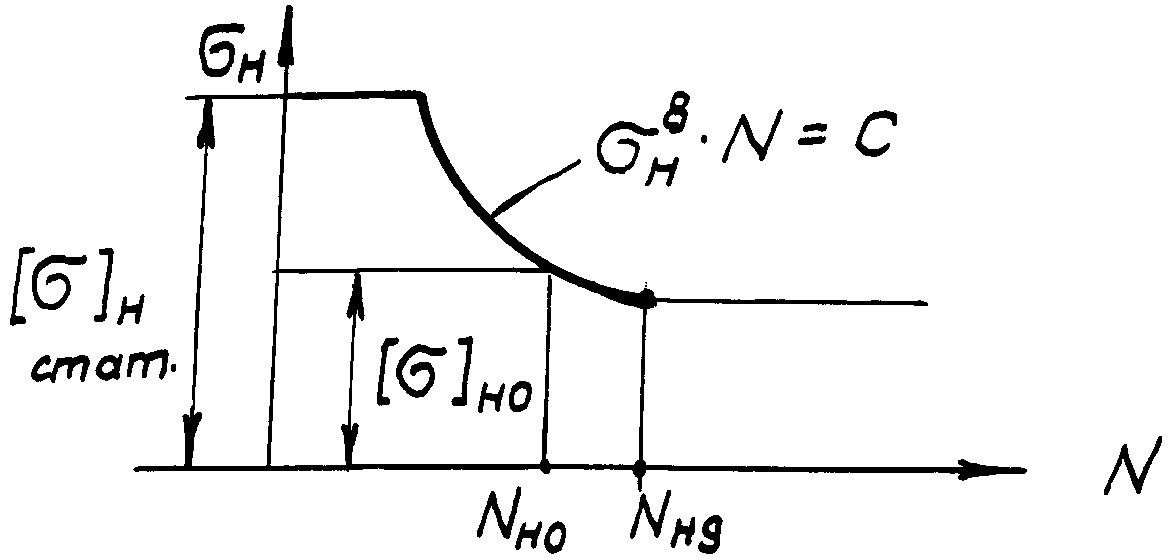

Расчёт[]_H базируется на кривых усталости, имеющих параметры: m=8; N_H0 = 10⁷ ; N_Hg = 25∙10⁷

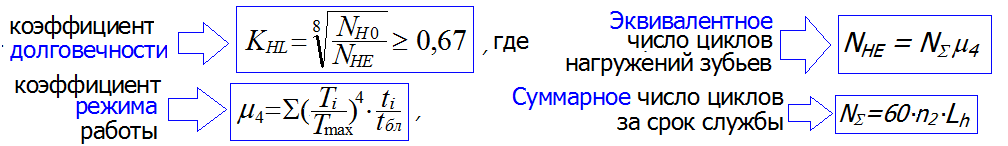

[]_H=[]_H0 C_V K_HL ,

[]_H0 –допускаемое контактное напряжение при базовом числе циклов N_H0= 10 ⁷;

При шлифованных и полированных витках с твердостью H 45 HRC_Э []_H0 = 0,9 _b2.

При шлифованных витках с твердостью с твердостью H 320 HB []_H0=0,75_b2.

C_V – коэффициент, учитывающий влияние скорости скольжения на интенсивность изнашивания зубьев. При V_ск 1 м/сС_v = 1,33; при V_ск>8 м/c  C_v = 0,8;

п ри 1  V_ск  8 м/сС_v = 1,33 – 0,25 ln V_cк.

2 . В передачах с колесами из безоловянных бронз, латуней и чугунов []_H определяют из условия отсутствия заедания

[]_H = []_H0 C_v^’,

[]_H0 – исходное допускаемое напряжение;

С_V ^’– коэфф., учитывающий влияние скорости скольжения на проявление заедания.

- При шлифованных и полированных червяках с твердостью витков Н 45HRC_э

[]_H0 = 300 Mпа; С_v^’ = 1–0,085 V_ск;

- При шлифованных червяках с твердостью Н  320 НВ

[]_H0 = 250 Mпа ; С_V^’=1–0,1V_ск;

- При чугунных венцах и стальных червяках

[]_H0 = 175 Mпа; C_v^’=1–0,2V_ск.

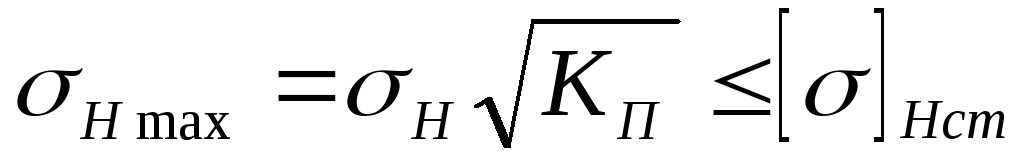

Проверку зубьев на статическую контактную прочность производят по формуле

[]_Hст - предельное допустимое контактное напряжение

[]_Hст=4_Т2 – для оловянных бронз;

[]_Hст=2_Т2 – для безоловянных бронз и латуней;

[]_Нст=1,5[]_H – для чугунов.

9. Меры повышения сопротивления контактной усталости.

При неизменных размерах и материалах сопротивление контактной усталости червячной передачи можно повысить:

1. увеличением твердости витков червяка

2. повышением чистоты обработки рабочих поверхностей витков червяка;

3. применением червяка с вогнутым профилем витков (тип ZT);

4. выбором более совершенного способа отливки венца колеса (для оловянных бронз);

5. уменьшением коэф. диаметра червяка q (уменьшается скорость скольжения и опасность заедания);

6. выбором смазочного материала, способного образовать на поверхности контакта более прочные пленки.

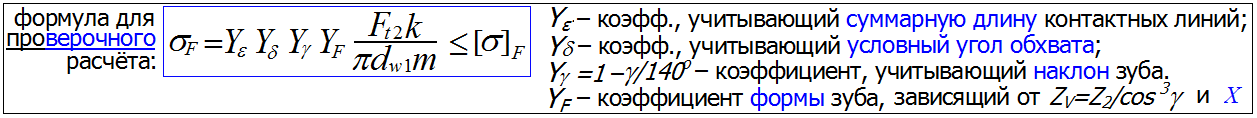

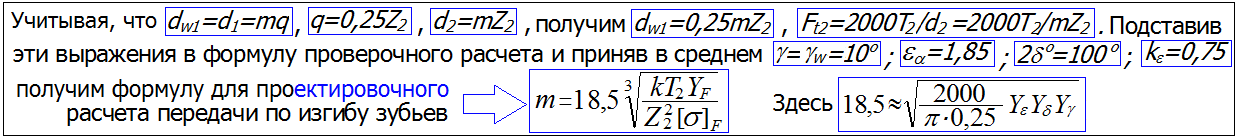

10. Расчет зубьев червячного колеса на изгиб

На изгиб рассчитывают обычно только зубья колеса, имеющие меньшую прочность, чем витки червяка, как по геометрическим параметрам, так и по материалам.

Т очное определение напряжений изгиба в зубьях червячного колеса сложно из-за переменности формы по длине, искривленного основания зуба и наклонного расположения линии контакта.

Передачи с большим передаточным числом (u>70), с малыми частотами вращения червяка (ручной привод), а также открытые передачи при проектировании рассчитываются по изгибной прочности зубьев колеса.

Допускаемые напряжения изгиба []_F определяют из условия предотвращения усталостного излома зубьев в течение расчётного срока службы L_h.

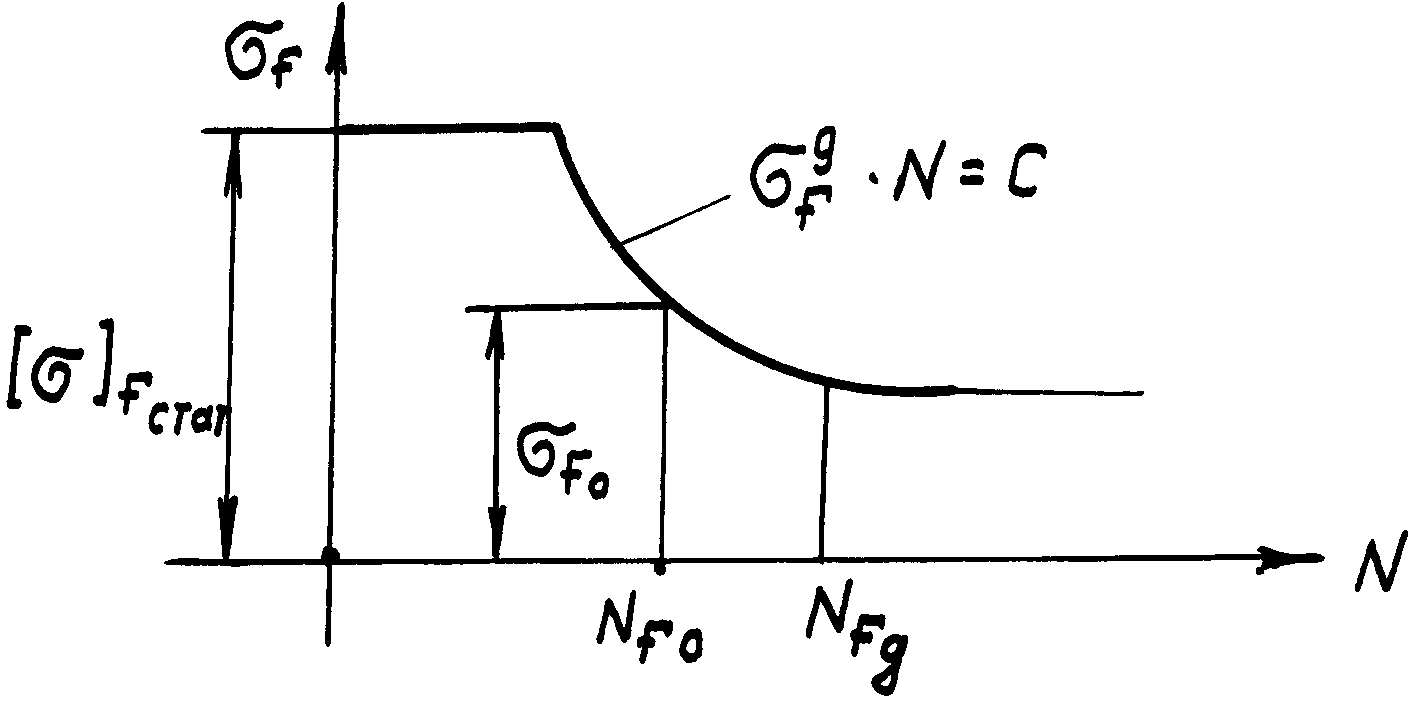

Расчёт []_F базируется на кривых усталости.

Параметры этих кривых: m=9; N_FO=10 ⁶; N_Fд=25∙10 ⁷.

[]_F =_F0 K_FL /S_F

_F0 - условный базовый предел изгибной выносливости зубьев.

Для бронз и латуней при нереверсивной нагрузке _F0=0,14_в2+0,44_T2,

а при реверсивной _F0=0,11_в2+0,35_T2.

Для чугунов при нереверсивной нагрузке _F0=0,43_в2,

а при реверсивной _F0=0,27_в2.

S_F – коэффициент безопасности: для бронз и латуней S_F =1,75; для чугунов S_F =2,0.

коэффициент долговечности; 0,54  К_FL 1,1

N_FE=N_ ∙₉ – эквивалентное число циклов нагружений зубьев колеса. N_ = 60∙n₂ ∙L_h ; - при n_i=const.

Напряжение изгиба в зубьях колес при действии пиковых неучтенных нагрузок должно удовлетворять условию _{F пик}=_F ∙K_n  []_Fстат.

[]_Fстат – предельное допустимое напряжение изгиба,

для бронз и латуней []_Fстат.=0,8_Т2, а для чугунов []_Fстат.=0,6_в2.

11. ПРОВЕРКА ВАЛА ЧЕРВЯКА НА СОПРОТИВЛЕНИЕ УСТАЛОСТИ И ЖЕСТКОСТЬ

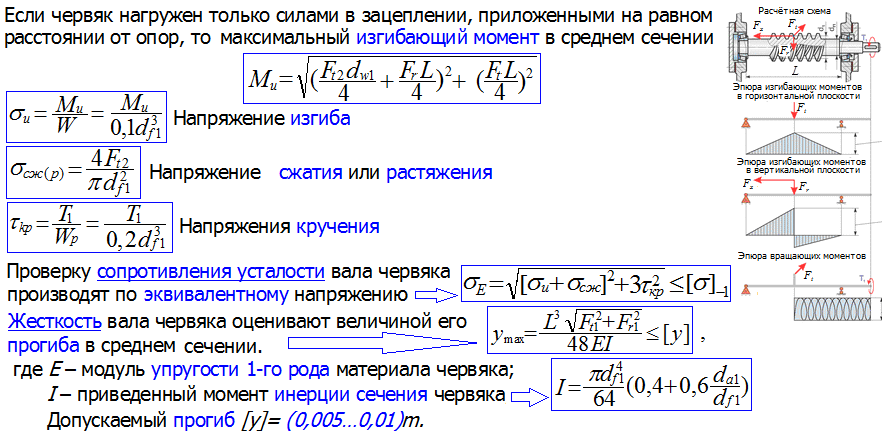

Как правило, червяк выполняется зацело с валом. Для обеспечения сопротивления усталости и жесткости вала червяка рекомендуется выбирать его коэффициент диаметра q = 0,25 Z₂. Если принятое значение q<0,212 Z₂, то вал червяка следует проверить на

сопротивление усталости и жёсткость.

Вал червяка представляют в виде двухопорной балки. Расстояние между опорами окончательно устанавливают при конструировании редуктора, а в проектировочном расчете его можно принять L=(0,8…1,0)d₂.

12. Меры повышения сопротивления ИЗГИБНОЙ усталости.

Если нагрузочная способность передачи ограничивается сопротивлением изгибной усталости зубьев колеса, то при сохранении габаритов и материалов рабочих тел передачи данное сопротивление зубьев можно повысить:
