1. Увеличением модуля зацепления с одновременным уменьшением коэффициента q , диаметра червяка если это не приводит к чрезмерному уменьшению сопротивления усталости и жёсткости вала червяка (q_min = 0,212Z₂);

2. Применением положительного смещения инструмента для нарезания зубьев (при этом уменьшается Y_F );

3. Повышением точности обработки колес и проведением мероприятий, снижающих интенсивность изнашивания зубьев (выбор оптимального смазочного материала, герметизация корпуса редуктора и др.).

13. Тепловой расчет и охлаждение редуктора

При установившемся тепловом режиме температура

масла не должна превышать допустимую

[t]= 60^о…70^оC – при верхнем положение червяка

[t]=80^о…90^оC – при нижнем.

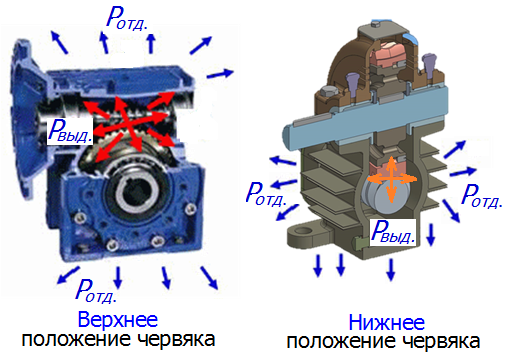

Установившуюся температуру t_уст. масла в редукторе определяют из уравнения теплового баланса Р_выд.= Р_отд.

где Р_выд.=Р₁(1-)1000, Вт; и Р_отд.=К∙А(1+)(t_уст.-t₀), Вт – соответственно, мощности выделяемого и отдаваемого тепловых потоков.

Р₁ – мощность на червяке, кВт;  - общий КПД редуктора;

К =8,5…17,5 Вт/м²град – коэф. теплопередачи (при естественной циркуляции воздуха)

А =20а²_w – площадь поверхности охлаждения корпуса редуктора,

= 0,2…0,3 – коэф., учитыв. теплоотвод в фундаментную плиту или раму привода;

t₀ – максимальная температура окружающей среды( обычно t₀ = 20⁰).

Из уравнения теплового баланса находим

Если t_уст.> [t], то для отвода избыточного тепла применяют:

• оребрение корпуса;

• установку вентилятора на валу червяка;

• установку масляного радиатора;

• установку в масляную ванну змеевика с проточной водой.

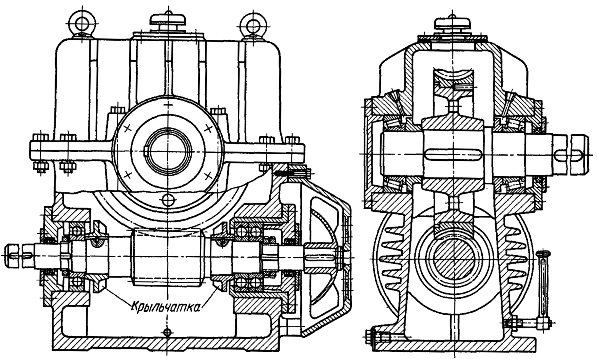

Оребрение корпуса редуктора позволяет увеличить охлаждаемую поверхность на 30..40% и является одним из действенных путей усиления теплоотвода. Искусственный обдув осуществляется вентилятором, который устанавливают на валу червяка. При охлаждении редуктора вентилятором условие нормального теплового режима

– коэф. теплопередачи с обдуваемой поверхностью (n₁ в об/мин.);

- площадь поверхности корпуса редуктора, обдуваемой вентилятором.
