ситуацию можно только в сервисном центре, где в специальном устройстве — программаторе — на микросхему Flash ROM будет записана исходная версия BIOS. Например, известный вирус «Чернобыль», эпидемия которого была 26 апреля 1999 г., уничтожил миллионы BIOS по всему миру. После этой эпидемии некоторые производители стали снабжать свои материнские платы двумя копиями BIOS. В случае повреждения основной копии загружается содержимое резервной микросхемы. Однако такие платы встречаются достаточно редко.

Свои настройки BIOS хранит в так называемой CMOS RAM. CMOS RAM называется так потому, что она выполнена на основе CMOS-структур (CMOS — Complementary Metal Oxide Semiconductor), которые отличаются малым энергопотреблением. CMOS-память является энергонезависимой только потому, что постоянно подпитывается от аккумулятора, расположенного на системной плате. В то время, когда компьютер включен, CMOS RAM питается от блока питания компьютера. Энергопотребление CMOS RAM настолько мало, что даже при выключенном компьютере и отсутствующей батарее ее содержимое может сохраняться более суток только за счет остаточных зарядов на конденсаторах блока питания.

В CMOS RAM хранится информация о текущих показаниях часов, значении времени для будильника, конфигурации компьютера: количестве памяти, типах накопителей и т. д. В случае повреждения микросхемы CMOS RAM (а также разряде батареи или аккумулятора) BIOS имеет возможность воспользоваться настройками по умолчанию.

Общий принцип, которого следует придерживаться: если компьютер работает стабильно и никаких недостатков в его работе, связанных с BIOS, не выявлено, то обновлять BIOS не следует.

Однако существуют ситуации, когда обновление BIOS необходимо. Обычно это выход нового процессора, поддержка которого не была заложена в прежней версии. Прежде чем устанавливать новую версию, нужно отправиться на сайт технической поддержки фирмы-производителя системной платы, прочитать спецификации новой версии BIOS и при необходимости скачать их, удостоверившись, что эта версия исправляет именно те недостатки, которые были выявлены в вашем компьютере.

При включения компьютера на процессор подается напряжение питания, и он «просыпается». Первыми прочитанными процессором командами являются инструкции из чипа BIOS (об этом заботятся микросхемы системной платы). Первым запускается POST — программа самотестирования. POST выполняет

47

следующие шаги:

инициализирует системные ресурсы и регистры чипсетов, систему управления электропитанием;

определяет объем оперативной памяти (RAM) и тестирует ее; инициализирует видеоадаптер; включает клавиатуру;

тестирует последовательные и параллельные порты; инициализирует дисководы и контроллеры жестких дисков; отображает итоговую системную информацию.

Все эти действия скоротечно отображаются на экране монитора (в чернобелом варианте) и их можно проследить и даже проанализировать, нажав клавишу «Pause».

В процессе работы BIOS сравнивает данные текущей системной конфигурации с информацией, хранящейся в CMOS, и при необходимости обновляет ее. Если при выполнении какого-либо шага возникли сбои, BIOS информирует об этом сообщениями на экране монитора, а если это невозможно (например, еще не был проинициализирован видеоадаптер), выдает звуковые сигналы через системный динамик. Количество гудков соответствует кодам ошибки, которые можно узнать из документации. Некоторые системные платы снабжаются жидкокристаллическим индикатором, где отображаются стадии прохождения POST-тестов и коды возникших ошибок.

После того как все POST-задания завершены, BIOS приступает к поиску программы-загрузчика. Современные версии BIOS позволяют загружать операционную систему не только с флоппи-дисководов и жесткого диска, но и с привода CD-ROM, ZIP-устройств или Flash накопителей. Программа-загрузчик обычно располагается в первом секторе диска (винчестера), на котором размещена операционная система. Порядок перебора дисков при поиске загрузчика задается в настройках BIOS. Если загрузчик найден, он помещается в память и ему передается управление. После этого он находит и помещает в память собственно программу загрузки операционной системы (operation system loader), которая загружает, инициализирует и конфигурирует операционную систему и драйвера устройств. И уже в завершение, когда операционная система загружена, все управление передается ОС Windows, а затем запускаются другие программы, и в первую очередь из папки «Автозагрузка».

Как уже говорилось ранее, в системах под управлением DOS или Windows

48

9х BIOS берет на себя роль управления аппаратной частью ПК и служит посредником между операционной системой и оборудованием.

BIOS реализует свои функции через систему прерываний программного обеспечения. Прерывания программного обеспечения приводят к тому, что микропроцессор приостанавливает выполнение текущей задачи и начинает выполнять подпрограмму по обработке прерывания.

Проблема BIOS в том, что ограниченным числом подпрограмм невозможно оптимальным образом накрыть все потребности программного обеспечения и все особенности работы оборудования. Таким образом, использование подпрограмм BIOS не всегда является благом. В частности, эти подпрограммы реализуют некоторые функции компьютера очень медленно. Другим отрицательным моментом является то, что BIOS не позволяет полностью использовать возможности имеющегося оборудования, например его возможности, которые были реализованы после написания BIOS. Поэтому все современные операционные системы, обладая развитой системой обнаружения, конфигурирования и работы с аппаратным обеспечением компьютеров посредством драйверов, не пользуются услугами BIOS.

В будущем ряд производителей системных плат намерены отказаться от использования BIOS. Например, Intel разрабатывает ряд технологий, которые позволят перераспределить функции BIOS между чипсетом и расширениями операционной системы и избавиться от самой старой из доживших до наших дней части ПК.

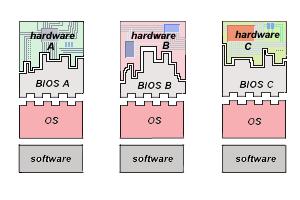

Полное название BIOSа – ROM BIOS (Read Only Memory Basic Input/Output System – только для чтения основная система ввода–вывода). На начальных этапах развития персональных компьютеров BIOS кратко назвали ПЗУ (Постоянное Запоминающее Устройство). ПЗУ является связующим звеном, между операционной системой и железом. Не будь ROM BIOS, то операционная система была бы привязана к аппаратным средствам (как это и было практически на всех моделях микро-ЭВМ) и полностью бы от них зависела. Поскольку операционные системы имеют единый интерфейс для работы с различной аппаратурой, то проблем в несовместимости hardware и software, как правило, не происходят, так как между ними как раз и стоит BIOS. Напомним, что в компьютерном мире по принятой терминалогии hardware – это аппаратная часть компьютера, а software – программное обеспечение. Все это может выглядеть примерно так (рис.12):

49

Рис. 12. Роль BIOSа в создании единого аппаратно-программного комплекса

Каждая материнская плата оснащена микросхемой BIOS, которых существует четыре типа:

1.ROM (Read Only Memory) или ПЗУ;

2.PROM (Programmable ROM) или ППЗУ (Программируемое ПЗУ);

3.EPROM (Erasable PROM) или СППЗУ (Стираемое ППЗУ);

4.EEPROM (Electrically EPROM) или ЭСППЗУ (Электронное – Стираемое

ППЗУ), второе название – flash ROM.

ROM. Первые ПЗУ представляли собой матрицу, на которой был выжжен код программы. Матрица представляла собой кремниевый кристалл. Перезаписать данные не представлялось возможным. Эта технология продержалась не слишком долго.

PROM. В конце 70-х годов фирма Texas Instruments разработала впервые программируемое ПЗУ. Первое ППЗУ имело емкость до 2 Мбайт. Запись на микросхему PROM можно сделать один раз. Но в отличие от ПЗУ, ППЗУ можно было запрограммировать в домашних условиях. Нужно было лишь купить новую ИС и иметь дома программирующее устройство, подключенное к компьютеру. Микросхемы ППЗУ имели свои идентификационные номера по которым можно было определить тип ППЗУ и объем в Кбайтах.

EPROM. На новых микросхемах имелось кварцевое окошко, довольно дорогое. Через окошко под воздействием ультрафиолетовых лучей возникала химическая реакция, которая восстанавливала ячейки. Для стирания записанной информации применялось специальное устройство. По физическим и функциональным параметрам микросхемы EPROM особо не отличались от

PROM.

EEPROM. Основное преимущество этих микросхем заключается в том,

50

что для перепрограммирования не требуется их снятия с материнской платы и не требуется никакого дополнительного оборудования. Уже с 1994 года почти все системные платы оснащаются flash ROM, а на данный момент времени другого BIOS на современной материнской плате не встретишь.

3.4. Порты ввода-вывода

Порты предназначены для соединения периферийных устройств с материнской платой. Существует несколько видов портов.

Параллельные порты (LPT). Чаще всего параллельные порты LPT использовались для подключения к компьютеру печатающих устройств (принтеров или плоттеров). В 1990-х годах, когда активно применялись внешние ZIP-устройства, они также подключались посредством LPT. Параллельные порты LPT применяются более двух десятилетий, начиная с первых поколений ПК. На некоторых компьютерах их было до трех (LPT-1,-2,-3). Сегодня LPT практически не находят применения, так как фактически все периферийное оборудование имеет в наличии более современные способы соединения, в частности посредством USB. Производители материнских плат в последнее время отказываются от установки этих портов на своей продукции.

Параллельные порты получили свое название благодаря методу передачи данных, т. к. они имеют восемь разрядов шины данных и способны передавать информацию синхронно байтами одновременно по восьми линиям.

Сигналы данных могут дополнительно обеспечиваться собственными сигнальными линиями заземления — по одному на каждый канал данных. В таком случае число сигналов возрастает до 25. Для соединения компьютера с устройством при помощи параллельного интерфейса используется 25контактный разъем Centronics.

Параллельные интерфейсы по сравнению с другими имели на тот период высокую скорость передачи данных (до 150 Кбайт/с) и низкую помехоустойчивость, что позволяет использовать кабель длиной не более 3 м.

Последовательные порты (СОМ). Последовательные порты передают данные последовательно по одному биту. Для передачи и приема в них используются два канала (один — для передачи и один — для приема) и несколько дополнительных сигнальных линий.

Для соединения при помощи последовательных портов используются 9- и 25-контактные соединительные разъемы. Последовательные коммуникационные
