некоторых случаях северный мост чипсета может содержать дополнительные линии PCI Express x1 для организации взаимодействия с картами расширения, имеющими соответствующий интерфейс.

На южный мост чипсета возлагается функция организации взаимодействия с устройствами ввода-вывода. Южный мост содержит контроллеры жестких дисков (SATA и/или PATA), USB-контроллер, сетевой контроллер, контроллер PCI-шины и PCI-Express-шины, контроллер прерывания

иDMA-контроллер. Также в южный мост обычно встраивается звуковой контроллер, и в этом случае еще необходима внешняя к чипсету микросхема кодека. Кроме того, южный мост соединяется с еще двумя важными микросхемами на материнской плате: микросхемой ROM-памяти BIOS и микросхемой Super I/O, отвечающей за последовательные и параллельные порты

иза флоппи-дисковод.

Для соединения северного и южного мостов друг с другом используется специальная выделенная шина, причем разные производители используют для этого разные шины (с различной пропускной способностью):

Intel— DMI (Direct Media Interface),

VIA Technologies (основной производитель для процессоров

AMD)—V-Link;

SiS (Silicon Integrated System Corporation) — MuTIOL;

ATI— HyperTransport, PCI Express;

NVIDIA— HyperTransport.

Как правило, название чипсета совпадает с названием северного моста, хотя более правильным является указание именно совокупности северного и южного мостов, поскольку во многих случаях один и тот же северный мост чипсета может сочетаться с различными вариантами южных мостов.

Выбор чипсетов на сегодня очень велик. И если процессоры выпускают всего две компании – Intel и AMD–, то чипсеты производят и Intel, и VIA, и SiS,

и NVIDIA, и ATI, и ULi.

Рассмотрим некоторые особенности современных чипсетов компании Intel. Сегодня компания Intel выпускает весьма разнообразный спектр чипсетов для процессоров Intel Pentium D, Intel Pentium 4 и Intel Celeron D. В 2004–2005гг.

применялось семейство Intel 915, Intel 925, в 2006 г. – Intel 945. Вместе с новыми процессорами Intel Pentium Extreme Edition 8хх и Intel Pentium D компания Intel

представила и новый чипсет Intel 955X Express (кодовое название Glenwood). Все отмеченные чипсеты предназначены для корпуса микропроцессора LGA775.

42

Чипсет Intel 955X Express является на сегодня старшей моделью и логическим продолжением чипсетов серии Intel 945, Intel 925X Express. Он может поддерживать двухъядерный процессор Intel Pentium Extreme Edition 8хх с частотой FSB 800 МГц или одноядерный процессор Intel Pentium 4 Extreme Edition c частотой FSB 1066 МГц и обычные процессоры Intel Pentium 4. Для процессора Intel Pentium D предназначен чипсет Intel 945X Express. А теперь перечислим основные особенности набора системной логики Intel 955X Express (рис. 10) по сравнению с предыдущими сериями.

Контроллер памяти этого чипсета поддерживает память DDR2-667 в двухканальном режиме, а шина памяти имеет пропускную способность 8,5 Гбайт/с. Всего поддерживается до 8 Гбайт памяти, причем реализована поддержка памяти с ECC. Кроме того, в контроллере памяти реализована технология оптимизации производительности памяти (Performance Memory Optimizations).

Для совместимости с процессорами Intel Pentium 4 Extreme Edition частота FSB может быть как 800, так и 1066 МГц. Особенностью северного моста чипсета Intel 955X Express является также поддержка двух графических шин с внешним мостом, обеспечивающим два физических слота PCI Express x16. Южный мост чипсета ICH7 — это новая версия уже хорошо знакомого контроллера ввода-вывода ICH6. Среди функциональных особенностей — поддержка четырехканального SATA RAID-контроллера, восьмиканального аудиоформата Intel High Definition Audio, PCI-шины и шести слотов шины PCI

Express x1.

Чипсеты разрабатываются под конкретные поколения процессоров и конкретные модели процессоров. Так, например, компании VIA Technologies, NVIDIA, SiS в большей степени разрабатывают чипсеты для процессоров AMD. А фирма Intel, естественно, работает на собственный модельный ряд Pentium 4. Основные характеристики чипсетов Intel отражены в табл. 5. Как видно, чем старше модельный ряд, тем большие возможности по производительности и функциональности заложены в них. Поддержка высокоскоростных шин (FSB 800/1066 МГц), современный процессорный разъем (LGA 775), быстрая и большой емкости памяти (DDR2), увеличенное количество USB портов, высокоскоростные интерфейсы винчестера (SATA II) и другие.

43

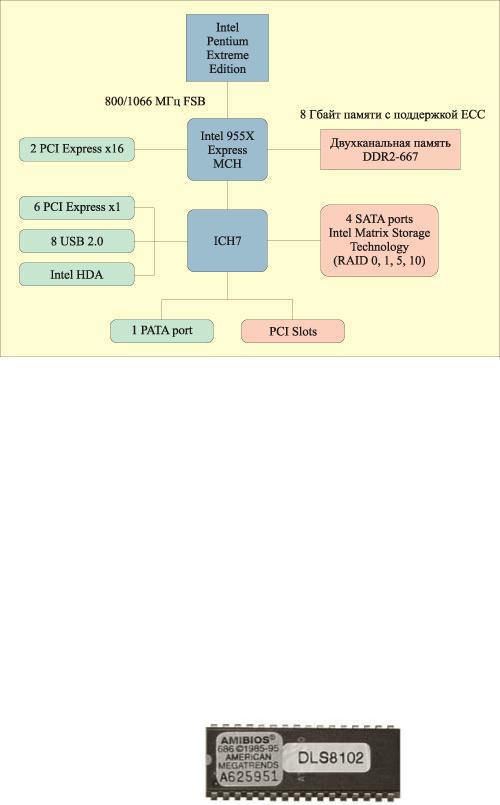

Рис. 10. Структурная схема чипсета Intel 955X Express

3.3. BIOS

BIOS (Basic Input/Output System — базовая система ввода–вывода) — это встроенное в компьютер на чипе программное обеспечение, которое ему доступно на первом этапе без обращения к диску. Оно представляет собой набор программ проверки и обслуживания аппаратуры компьютера, в частности необходимых для управления клавиатурой, видеокартой, дисками, портами и называемой «холодной» загрузке) и сбросе («горячей» загрузке) системной платы, тестирует саму плату и основные блоки компьютера — видеоадаптер, клавиатуру, контроллеры дисков и портов ввода–вывода, настраивает чипсет и передает управление загрузчику операционной системы. Образец микросхемы BIOSа представлен на рис. 11.

Рис. 11. Микросхема BIOSа компании American Megatrends Inc (AMI).

44

Таблица 5 Основные характеристики чипсетов для микропроцессоров Intel

По сути дела, BIOS – это набор драйверов (драйвер – программа управления устройством), обеспечивающих работу системы при запуске компьютера или при загрузке в безопасном режиме. При включении питания компьютера еще до загрузки операционной системы можно управлять им с клавиатуры, видеть все действия на мониторе. Кроме этого, если загрузка происходит в безопасном режиме, то осуществляется отказ от драйверов операционной системы и в работе остаются только драйвера BIOS.

При работе под операционными системами DOS и Windows 9x BIOS также управляла основными устройствами, то есть выступала посредником между операционной системой и аппаратурой компьютера. При работе под

Windows NT/2000/XP, разновидностями UNIX, OS/2 и другими альтернативными ОС BIOS практически не используется, выполняя лишь начальную проверку и настройку.

BIOS состоит из следующих частей:

1. POST (Power On Self Test) — программа, ответственная за тестирование

45

аппаратных средств компьютера при включении питания.

2.System Setup — программа настройки системы.

3.Набор программ для управления работой аппаратуры ПК.

BIOS, вообще говоря, уникален для каждой модели материнской платы компьютера, то есть он разрабатывается с учетом особенностей функционирования той комбинации оборудования, которая характерна именно для данной модели.

BIOS для современных системных плат разрабатывается чаще всего одной из специализирующихся на этом фирм — Award Software (поглотившей Phoenix Technology – одного из самых известных в прошлом производителей BIOS),

American Megatrends Inc. (AMI), Microid Research. В настоящее время наиболее популярен Award BIOS. Некоторые производители материнских плат — Intel, IBM или Acer — сами разрабатывают BIOS для своих плат. Они или существенно расширяют набор настроек или (как в случае с Intel), наоборот, ограничивают количество настроек только минимально необходимыми.

Первоначально BIOS размещалась в микросхеме ПЗУ (постоянное запоминающее устройство — ROM, Read-Only Memory: только для чтения), размещенной на материнской плате компьютера. Эта технология позволяет BIOS всегда быть доступной, несмотря на повреждения, например, дисковой системы. Это также позволяет компьютеру самостоятельно загружаться с других носителей. Поскольку доступ к оперативной памяти осуществляется значительно быстрее, чем к ПЗУ, производители компьютеров создавали системы таким образом, чтобы при включении компьютера выполнялось копирование BIOS из ПЗУ в оперативную память. Задействованная при этом область памяти называется теневой памятью.

Во всех современных платах BIOS хранится в электрически перепрограммируемых ПЗУ (Flash ROM), которые допускают перепрошивку BIOS средствами самой платы при помощи специальной программы. Это позволяет исправлять заводские ошибки в BIOS, изменять заводские умолчания, вносить другие изменения, обновлять BIOS под новые материнские платы или компоненты компьютера.

Однако кроме явных плюсов в этой технологии есть и слабые стороны. Например, в настоящее время существует группа вирусов, которые, пользуясь возможностью изменять содержимое BIOS, стирают или изменяют его и таким образом делают компьютер неработоспособным. Из-за неправильного или отсутствующего BIOSа компьютер отказывается загружаться. Исправить такую
