Лабораторная работа №2

Моделирование TCP-сети с простой структурой

Цель работы: Овладеть основными принципами моделирования в среде ns2. Научиться создавать сценарии моделирования, сохранять файлы трассировки и просматривать результаты моделирования с помощью Network Animator.

Задание:

Создать объект Simulator ns2. Открыть файл для записи результатов трассировки (для графического визуализатора). Вставить команду записи в файл трассировки. Описать процедуру окончания трассировки "finish" (см. пример в разделе 2.4).

Создать модель простой сети, состоящей из четырех узлов: node0, node1, node2, node3, структура которой выбирается по варианту из таблицы 2. Топологии сети представлены на рисунке 23.

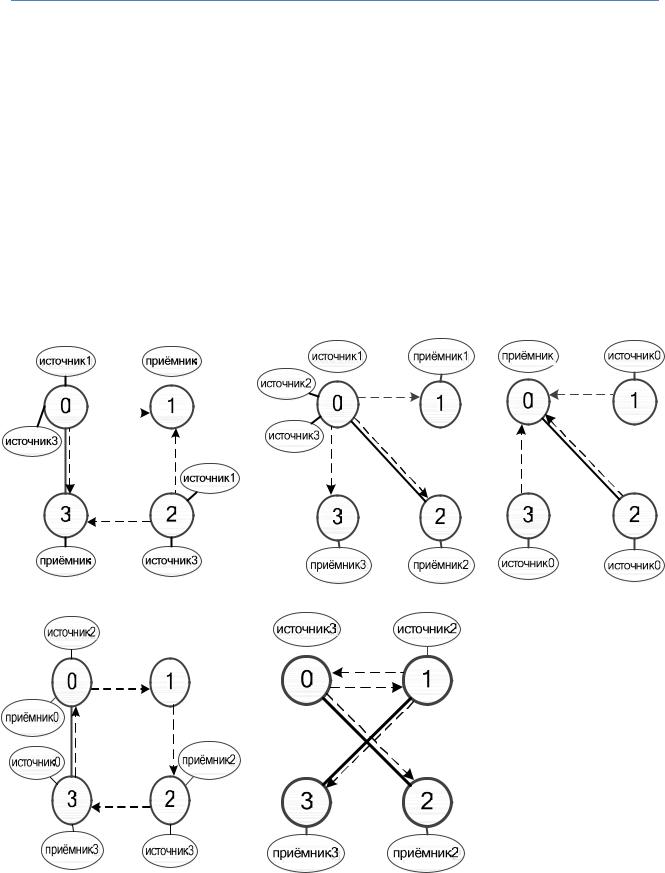

Рисунок 23 – Топологии сетей

37

Номер источника соответствует номеру узла, которому направлен поток, номер приёмника соответствует номеру источника. Приёмник без номера служит для всех потоков. Эти обозначения введены только для удобства описания топологии, в модели нельзя использовать одинаковые обозначения для разных источников, как, например, в топологии 1.

Узлы соединены duplex-link, как показано на рисунке 23, при этом узел-источник содержит агент TCP или UDP (по варианту) c источником трафика для узла-приёмника. Узел-приёмник содержит агент-приёмник, соответствующего типа. Соединить агенты-источники с агентами-приемниками.

Вариант содержит также:

параметры звеньев (пропускная способность, задержка, тип Drop Tail, RED, SFQ и размер очереди);

источники трафика (FTP, Telnet, CBR, Pareto, Exponential).

Задать параметры трафика по своему усмотрению (packetSize_, interval_, burst_time_, idle_time_ и пр.).

Создать at события для планировщика событий: старт и стоп источников в узлах и запуск процедуры "finish".

Вставить команду запуска симулятора.

Порядок выполнения:

1.В любом текстовом редакторе (например, Notepad++) создать скрипт на языке Tcl для выполнения задания и сохранить его с расширением .tcl (на-

пример, lab2.tcl) в папку d:/ns2/. (Папку можно назвать по-другому, латинскими буквами, без пробелов и знаков препинания).

2.Запустить эмулятор Linux Cygwin.

3.Запустить в командной строке Linux графический X-сервер командой startx.

4.Указать путь к файлам примеров командой: cd d:/ns2/.

5.Запустить скрипт на выполнение командой: ns lab2.tcl.

6.Просмотреть результат в визуализаторе Nam.

7.Сдать и защитить лабораторную работу.

8.Выйти из эмулятора командой exit.

Содержание отчёта:

1.Номер, название и цель лабораторной работы.

2.ФИО и группа студента, выполнившего лабораторную работу.

3.Номер варианта и задание к лабораторной работе.

4.Топология моделируемой сети.

5.Tcl-скрипт в соответствии с заданием.

38

6.Результаты выполнения лабораторной работы (визуализация) со скриншотами.

7.Содержимое трейс-файлов.

8.Описание выполнения лабораторной работы и полученных результатов.

9.Выводы по проделанной работе.

Контрольные вопросы:

1.Перечислите сетевые компоненты ns2.

2.Какие есть узлы в модели ns2?

3.Что такое звено, как его задать в модели ns2?

4.Перечислите механизмы обслуживания очередей в ns2. Дайте их краткую характеристику.

5.Как задать источник трафика ns2?

6.Охарактеризуйте календарь событий.

7.Перечислите и кратко опишите параметры трафика.

Варианты заданий:

Таблица 2 – Структура сети

*Номер топологии.

**Параметры трафика:

-агент, приложение;

-пропускная способность, задержка;

-механизм обслуживания очереди, размер очереди.

39

Лабораторная работа №3

Обработка результатов моделирования

Цель работы: Овладеть основными принципами обработки результатов моделирования в среде ns2. Научиться использовать файлы трассировки и просматривать результаты моделирования с помощью Xgraph.

Краткая теория:

1. Общие сведения об утилите XGraph

Утилита XGraph входит в состав пакета ns2 и её команды могут вызываться в теле tcl-скрипта для графического отображения результатов моделирования.

Пример:

exec xgraph f1.tr f2.tr

Обязательным параметром команды xgraph является имя файла (или нескольких файлов – f1.tr, f2.tr), содержимое которого(ых) будет выведено на координатную плоскость. Далее команда может содержать несколько опций для редактирования рисунка, которые описаны ниже.

Некоторые опции XGraph:

Заголовок: –t "title";

Размер: –geometry xsize ysize;

Наименования осей: –x "xname" –y "yname";

Толщина линии: -lw width;

Шрифт подписей осей и легенды: -lf "font-size" (например

"helvetica-15");

Шрифт заголовка: -tf "font-size";

Цвет осей: -zg "color";

Толщина осей: -zw width.

Примечание: Лучше не использовать кириллицу для подписей в XGraph, т.к. встроенные в него шрифты её не поддерживают.

Пример:

exec xgraph f1 –geometry 800 600 –t "Graph" –x "time" –y "loss"

Для того, чтобы использовать XGraph для построения графиков, необходимо в tcl-скрипт поместить строки создания файла(ов) данных в соответствующем формате. Файл состоит из строк, содержащих координаты точек графика, например, time – rate. Первый элемент строки содержит абсциссу точки, второй – ординату.
