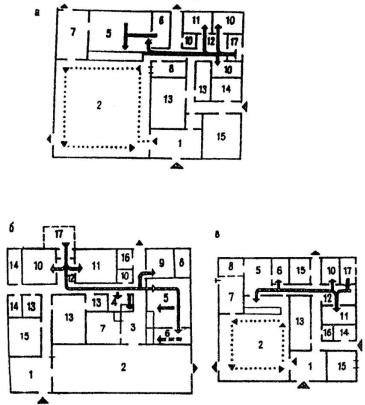

Рисунок Б.3 — Схема планировочной функционально-технологической структуры предприятий а – закусочная на 100 мест; б – шашлычная на 75 мест; в – пельменная на

50мест;

1– вестибюль; 2– обеденный зал; 3 – раздаточная; 4 – буфет; 5 – горячий цех; 6 – холодный цех и помещение для резки хлеба; 7 – моечная столовой посуды; 8 – моечная кухонной посуды; 9 – доготовочный цех;

10– кладовые продуктов; 11 – охлаждаемые камеры; 12 – загрузочная;

13– бытовые помещения; 14 – служебные и административные помещения; 15 – технические помещения; 16 – машинное отделение охлаждаемых камер; 17 – разгрузочная платформа.

∙∙∙∙∙∙∙∙∙∙►∙∙∙∙∙∙∙∙∙∙► – движение посетителей

▬▬▬▬▬▬► – движение готовой продукции, полуфабрикатов, сырья

96

Продолжение приложения Б

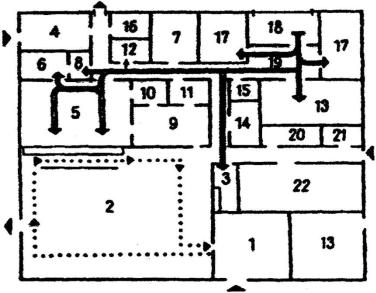

Рисунок Б.4 — Схема планировочной функционально-технологической

структуры столовой на 100 мест, работающей на полуфабрикатах высокой

степени готовности

1 – вестибюль с гардеробом и санузлами; 2 – обеденный зал с раздаточной; 3 – буфет; 4 – помещение продажи обедов на дом; 5 – горячий цех; 6 – холодный цех и хлеборезка; 7 – техническое помещение; 8 – доготовочный цех; 9 – моечная столовой посуды; 10 – моечная кухонной посуды; 11 – моечная тары полуфабрикатов; 12 – помещение заведующего производством; 13 – охлаждаемые камеры; 14 – машинное отделение охлаждаемых камер; 15 – техническое помещение; 16 – камера отходов; 17 – кладовые продуктов; 18 – крытая разгрузочная площадка; 19 – загрузочная; 20 – служебные помещения; 21 – 22 – гардеробы и санузлы персонала.

∙∙∙∙∙∙∙∙∙∙►∙∙∙∙∙∙∙∙∙∙► – движение посетителей

▬▬▬▬▬▬► – движение готовой продукции, полуфабрикатов, сырья

97

Продолжение приложения Б

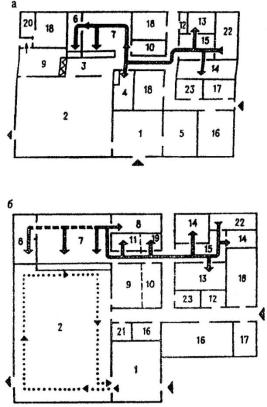

Рисунок Б.5 — Схема планировочной функционально-

технологической структуры предприятий

а – кафе детское на 100 мест; б – кафе общего типа на 150 мест

1 – вестибюль с гардеробом и санузлами; 2 – обеденный зал; 3 – раздаточная; 4 – буфет; 5 – помещение для игр; 6 – холодный цех и помещение для резки хлеба; 7 – горячий цех; 8 – цех мучных изделий; 9 – моечная столовой посуды; 10 – моечная кухонной посуды; 11 – доготовочный цех; 12 – машинное отделение охлаждаемых камер; 13 – охлаждаемые камеры; 14 – кладовые продуктов; 15 – загрузочная; 16 – бытовые помещения; 17 – служебные помещения; 18 – технические помещения; 19 – помещение заведующего производством; 20 – помещение слесаря; 21 – радиоузел; 22 – крытая разгрузочная площадка; 23 – помещения персонала.

∙∙∙∙∙∙∙∙∙∙►∙∙∙∙∙∙∙∙∙∙► – движение посетителей

▬▬▬▬▬▬► – движение готовой продукции, полуфабрикатов, сырья

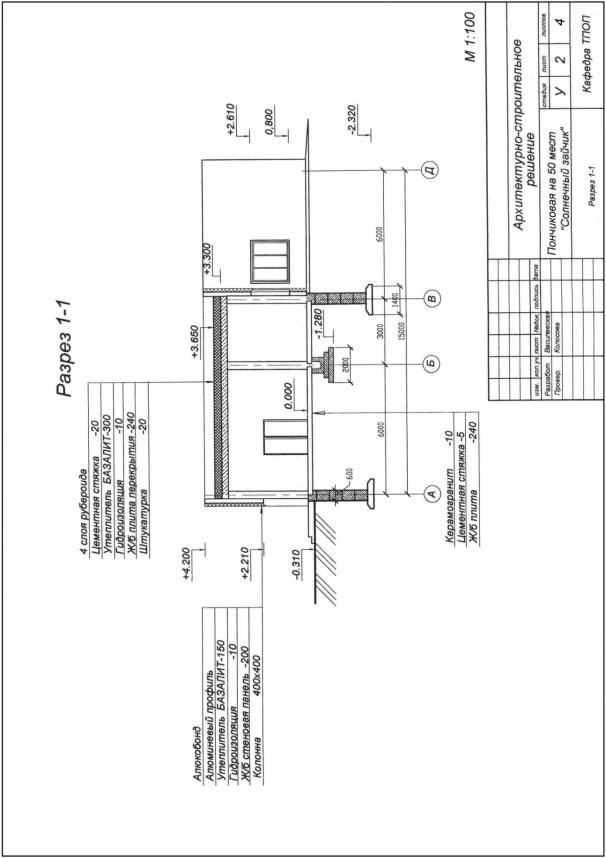

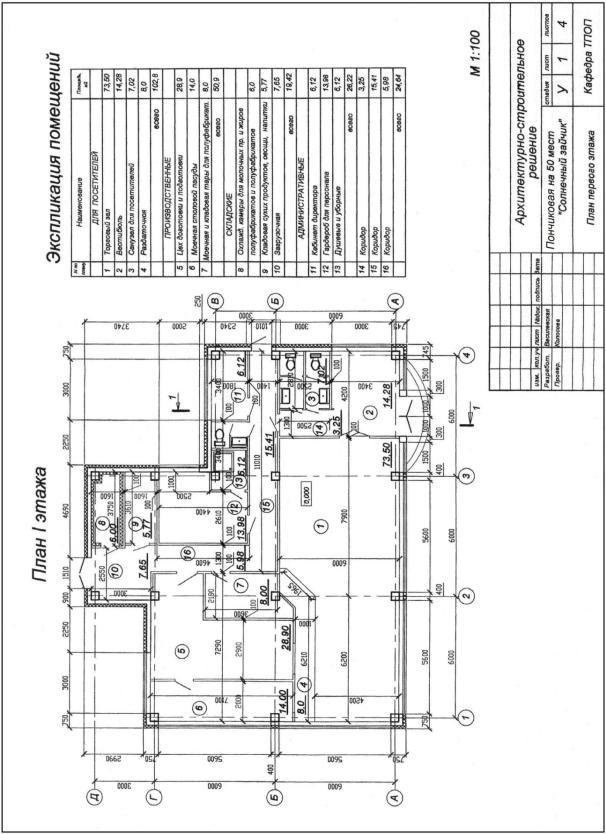

98
