—хозяйственный двор с подъездными путями для грузовых автомобилей;
—разгрузочную площадку диаметром до 20 м, примыкающую к группе складских помещений;
—мусоросборник с площадкой, которая должна быть со всех сторон на
1,5 м больше его площади. Расстояние от площади мусоросборника до окон и дверей помещения предприятия общественного питания должно быть не менее 20 м и не менее 25 м от жилых домов, площадок для игр,
спорта и отдыха;
—площадку для отдыха персонала;
—стоянку для индивидуального транспорта.
Количество мест на стоянке рассчитывается так: 1 машина на 10 — 12
посадочных мест в зале предприятий общественного питания. Стоянка для автомобилей должна располагаться не далее 200 м от здания.
При планировании земельного участка предприятия общественного питания следует предусматривать проезды и пешеходные дорожки,
которые должны быть заасфальтированы и искусственно освещены.
3.3.Обоснование выбора конструктивных элементов здания
3.3.1.Конструктивная система здания
Конструктивная система здания представляет собой
взаимосвязанную совокупность вертикальных и горизонтальных несущих конструкций здания, которые совместно обеспечивают его статическую работу.
26
По заданию на проектирование принимается рамно-связевая или связевая конструктивная система здания.
В рамно-связевой конструктивной системе вертикальные несущие конструкции представлены стержневыми элементами: стойкой каркаса
(колонной), которая в сочетании с несущими горизонтальными элементами каркаса (ригелем) составляет раму каркаса.
Общая пространственная работа рамно-связевой конструктивной системы обеспечивается взаимной передачей основных нагрузок на рамы каркаса вертикальные и горизонтальные.
В связевой конструктивной схеме здания стены совместно с перекрытиями образуют жёсткую и устойчивую систему несущего остова.
Жёсткость остова здания в продольном направлении обеспечивается продольными несущими стенами, а в поперечном направлении— поперечными стенами.
Шаг поперечных несущих стен преимущественно должен быть 15 м,
но не более 22 м и кратным 2 м и 3 м.

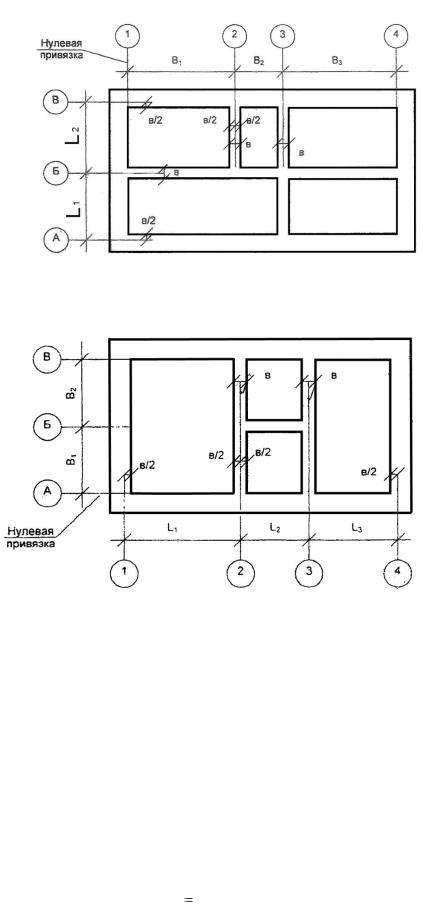

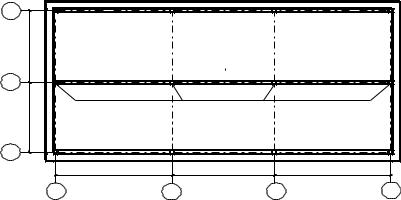

На рисунках 3.3, 3.4 и 3.5 приведены конструктивные схемы рамно-
связевого и связевого остова с продольными и поперечными несущими стенами.
В |
рф |
|
рф |
рф |
|
|
|||
6000 |
|
|
|
|
Б |
р |
|
р |
р |
|
|
Колонны |
|
|
6000 |
|
|
|
|
рф |
|
|
|
|
А |
|
рф |
рф |
|
|
|
|||
|
|
|
|
|
|
6000 |
|
6000 |
6000 |
|
1 |
2 |
3 |
4 |
РФ – ригель фасадный, Р–ригель средний
Рисунок 3.3 — Конструктивная схема рамно-связевая
27
Рисунок 3.4 — Связевая конструктивная схема с продольными несущими стенами
Рисунок 3.5 — Связевая конструктивная схема с поперечными несущими стенами
3.3.2.Фундаменты
Всоответствии с заданием на проектирование для “Пончиковой“
приняты фундаменты бетонные столбчатые стаканного типа под одиночные опоры–колонны или бетонные ленточные под несущие стены.
Глубина заложения фундамента отапливаемых зданий из условий недопущения морозного пучения грунта определяется по формуле
d f d fn
kn ,
28
где dfn–нормативная глубина промерзания под оголённой поверхностью, м;
dfn=2,68 м;
kn–коэффициент теплового влияния режима здания на промерзание грунта у наружных стен [12, таблица 1],
kn=0,6;
|
|
|
d f |
2,68 |
0.6 |
1,608 |
м; |
а) под каркасно-панельную стену |
|
|
|
||||
|
|
300 |
300 |
|
|
|
|
|
|
2 |
|
1 |
|
|
|
|
|
|
|
|
|
||
|
|
3 |
|
|
|
|
|
- 0.300 |
|
|
|
|
|
|
0.000 |
|
7 |
|
|
|
УР. Ч.П. |
|
|
УР. ЗЕМ |
|
|
|
|
|
||
|
0.03 |
|
|
|
|
|
|
|
|
4 |
|
|
|
5 |
|
|
1600 |
8 |
|
|
|
|
|
|
6 |
|
|
|
1050 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
300 |
|
|
1.900 |
1200 |
|
|
|
|
|
|
|
|
1600 |
|
|
|
|
Рисунок 3.6 — Конструкция фундаментов каркасно-панельного здания

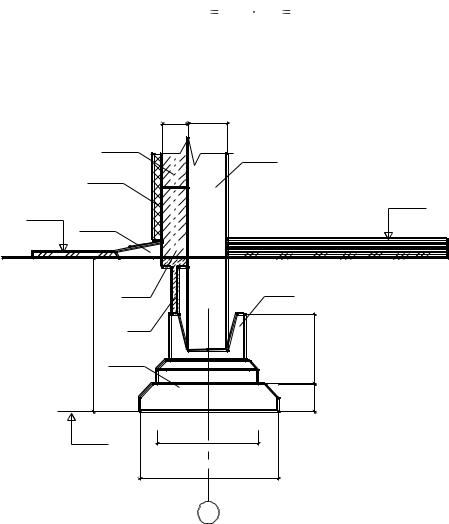

1 — колонна; 2 — наружная стеновая панель; 3 — утеплитель; 4 —
цокольная панель; 5 — подколонник; 6 — фундаментная плита; 7 —
отмостка; 8 — фундаментная балка;
29
б) |
под кирпичную стену |
|
||
|
|
2 |
120 |
380 |
|
|
|
||
|
|
6 |
|
0.000 |
|
|
|
УР. Ч.П. |
|
|
- 0.300 |
|
|
|
|
|
|
|
|
|
УР. ЗЕМ |
|
0.03 |
|
|
|
|
|
|
|
|
5 |
|
600 |
|
|
|
|
|
|
|
3 |
|
600 |
|
|
|
|
|
|
1600 |
|
|
|
|
|
|
|
600 |
|
1.900 |
4 |
|
|
|
|
30 |
||
|
|
|
|
|
|
|
|
|
1200 |
Рисунок 3.7–Конструкция фундаментов для здания связевой системы

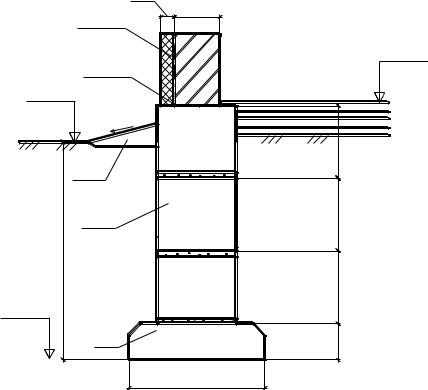

1 — кирпичная стена; 2 — утеплитель; 3 — фундаментный блок; 4 — фундаментная стена; 5 — отмостка; 6 — гидроизоляция.
Студент должен для своего здания выбрать эти конструкции и обосновать их, исходя из заданной конструктивной схемы и конструкций.
3.3.3. Элементы рамно-связевой конструктивной системы зданий
Основными элементами рамно-связевой конструктивной системы здания являются:
—колонны;
—ригели;
