Материал: 5697
Продолжение таблицы 3.5
1 |
2 |
3 |
4 |
5 |
6 |
ЗПС56.90.3.0-Л |
885 |
|
|
0,38 |
3ПС56.120.3.0-Л |
1 185 |
300 |
560 |
0,51 |
3ПС56.150.3.0-Л |
1 485 |
|
|
0,64 |
3.3.5. Перекрытия
Элементы перекрытий разделяются на рядовые и связевые (плита — распорка). Подбор элементов перекрытий производится по действующим каталогам в зависимости от нагрузки. Спецификация плит перекрытий приведена в таблице 3.6
Таблица 3.6 — Спецификация элементов перекрытий
|
Марка |
|
|
Размер, мм |
|
|
||
Вид конструкции, |
|
H |
|
L |
|
В |
Масса, |
|
|
|
|
|
|||||
эскиз |

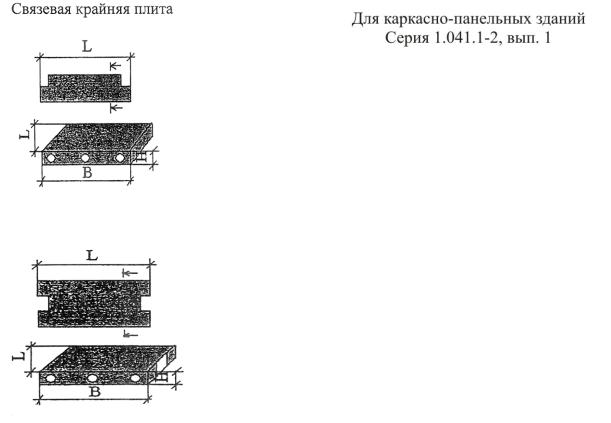

Для каркасно-панельных зданий |
т |
||||||
|
|
Серия 1.041.1–2. вып.1 |
|
|
||||
1 |
2 |
|
3 |
|
4 |
|
5 |
6 |
|
|
|
|
|
|
|
|
|
|
ПК56 – 12 |
|
220 |
|
5 650 |
|
1 190 |
2,0 |
|
ПК56 – 15 |
|
220 |
|
5 650 |
|
1 490 |
2,6 |
|
ПК60 – 15 |
|
220 |
|
5 980 |
|
1 490 |
2,86 |
|
ПК60 – 12 |
|
220 |
|
5 980 |
|
1 190 |
2,10 |
|
ПК30 – 12 |
|
220 |
|
5 980 |
|
1 190 |
1,08 |
|
ПК30 - 15 |
|
220 |
|
5 980 |
|
1 490 |
1,43 |
|
|
|
|
|
|
|
|
|
36
Продолжение таблицы
1 |
2 |
3 |
4 |
5 |
6 |
|
ПК56.12 - С |
220 |
5 650 |
1 190 |
2,0 |
|
|
|
|
|
|
Связевая средняя |
|
|
|
|
|
плита |
|
|
|
|
|
|
ПК56.15- С |
220 |
5 650 |
1 490 |
2,6 |
|
|
|
|
|
|
3.3.6. Окна со светотехническим расчётом
Окна – основные светопрозрачные ограждения здания. Кроме освещения помещений, окна предназначены для их вентиляции и инсоляции, а также для зрительной связи с внешней средой. Окна должны надёжно изолировать помещение от наружного шума и удовлетворять требованиям теплозащиты. Излишне большие площади остекления летом требуют дополнительных расходов на охлаждение, чтобы обеспечить внутреннюю температуру помещений 18-20 С. Требуемую площадь остекления определяются по способу геометрического нормирования в долях от площади пола помещения:
37
|
S0 |
|
|
1 |
|
1 |
|
; |
|||
|
Sп |
5,5 |
8 |
|
|||||||
|
|
|
|||||||||
S0 ( |
1 |
|
|
|
1 |
) S |
п , |
||||
5,5 |
|
8 |
|||||||||
|
|
|
|
|
|
|
|
||||
где S п — площадь пола (обеденного зала), м2;
S 0 — площадь остекления (оконного проёма), м2;
S0 |
1 |
Sп |
1 80 |
|
13,5 . |
||
6 |
|
6 |
|
|
|||
|
|
|
|
|
|||
Далее рассчитываем количество окон |
|
||||||
|
|
n0 |
|
l0 |
|
, |
|
|
|
bост |
|||||
|
|
|
|
||||
где n0 — количество окон, шт
l0 — длина остекления, м;
bост — ширина стандартного оконного блока, м; ( bост = 1,8; 2,1; 2,4 м);
l0 |
S0 |
|
; l0 |
13,5 |
7,4 м ; |
|
bост |
|
|
1,8 |
|||
|
|
|
|
|||
|
n0 |
7,4 |
|
4 окна . |
||
|
|
|
|
|||
|
1,8 |
|
||||
|
|
|
|
|
||
Спецификация окон приведена в таблице 3.7, согласно ГОСТ16 289-
86, (территориальный каталог типовых строительных конструкций и изделий).
38
Таблица 3.7 — Спецификация оконного заполнения

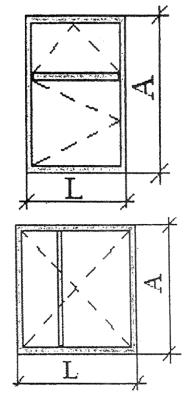

Вид конструкции, эскиз |
Марка |
Размер, мм |
Масса, кг |
||
L |
А |
||||
|
|
|
|||
|
|
ГОСТ 16289-86 |
|
||
|
ОРС 18-12 |
1 760 |
1 170 |
67 |
|
|
ОРС 21-12 |
2 060 |
1 170 |
73 |
|
|
ОРС 21-9 |
2 060 |
870 |
62 |
|
|
|
|
|
|
|
|
|
ГОСТ 16289-86 |
|
||
|
ОРС 18-21Г |
1 760 |
2 070 |
96 |
|
|
ОРС 21-21 |
2 060 |
2 070 |
105 |
|
|
ОРС 21-24 |
2 060 |
2 370 |
125 |
|
|
|
|
|
|
|
ОРС — оконное заполнение деревянное с раздельно-спаренными переплётами
3.3.7. Двери Размеры, конструкции и типы дверей определяются их положением
в объёмно-планировочной структуре здания. При этом учитывается назначение помещений, где установлены двери, и их роль в эвакуации из здания.
Минимальная ширина дверного проёма на путях эвакуации должна быть не менее 0,8 м. Ширина дверного проёма в кухню, санузлы не менее
0,6 м. Высота дверных проёмов в основных помещениях не менее 2 м.
Входы в здания должны быть оборудованы тамбуром глубиной не менее
39
1,2 м. Двери из здания и общих коридоров должны открываться по направлению выхода из здания.
Спецификация дверей приведена в таблице 3.8, согласно серии
1.136-10 (территориальный каталог типовых строительных конструкций и изделий).
Таблица 3.8 — Спецификация дверей
|
|

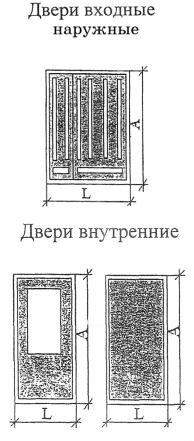

Размер, мм |
|
|
Вид конструкции, эскиз |
Марка |
А |
L |
Масса, кг |
|
|
|
||
|
|
|
|
|
|
|
Серия 1.136-19 |
|
|
|
ДН 21-15 |
2085 |
1474 |
52 |
|
ДН 24-15 |
2385 |
1474 |
49 |
|
ДН 24-19 |
2385 |
1874 |
65 |
|
|
|
|
|
|
|
Серия 1.136-10 |
|
|
|
ДГ 21-8 |
2071 |
770 |
26 |
|
ДГ 21-9 |
2071 |
870 |
28 |
|
ДО 21-10 |
2071 |
970 |
31 |
|
ДГ 21-12 |
2071 |
1170 |
36 |
|
ДГ 24-10 |
2371 |
970 |
34 |
|
|
|
|
|
