•Информирование абонента о скорости расходования средств в процессе разговора. Позволяет абоненту посредством стандартного запроса контролировать динамику расходования средств.

•Прием платежей по картам авансовых платежей. Абонент формирует сообщение по активации карты (информация о номере карты, ее номинале или величине оприходуемой суммы при частичной активации) и отправляет его. В ответ поступает сообщение, подтверждающее увеличение баланса на соответствующую сумму. Данный способ выгодно отличается от ак-тивизации карт в системе IVR, так как при этом не только не занимается речевой канал, но и все происходит наглядно, одной итерацией, без возможных при речевых итерациях ошибок и необходимости их исправления.

•Подключение и отключение услуг. Абонент короткой командной строкой может включать или отключать практически любые из предоставляемых ему оператором услуг:

-включение/отключение роуминга при пересечении границы государства;

-включение/отключение услуги постоянного информирования о чем-либо (например, о поступлении E-mail);

- включение/отключение услуг речевой почты, получения рекламной информации и т. п.

Работа со справочно-информационными сетями

Взаимодействие со справочно-информационными общественными и коммерческими сетями - а их число непрерывно растет - позволяет абоненту иметь на экране дисплея самую разнообразную оперативную информацию, спектр которой в перспективе ограничен только фантазией поставщиков такой информации.

Говоря о получении на дисплей мобильного телефона информации, следует различать два возможных режима ее поступления:

•Режим “пассивного” получения циркулярно рассылаемой информации, подписчиком на которую является данный абонент. Такой информацией уже сегодня могут быть курс основных валют, прогноз погоды, новости и т. п., Периодичность получения данных в таком режиме задается самим абонентом.

•Режим интерактивного взаимодействия с информационными базами данных посредством коротких сообщений. Такой режим обеспечивает гибкое перемещение по базе данных и позволяет абоненту проникнуть на любой уровень глубины и детализации информации. Примерами такого применения могут быть телебанкинг, получение кросскурсов валют, котировок на бирже, расписания движения транспорта, информации о товарах и услугах и пр.

Концепция технологии SMS

В рамках возможностей сигнализации ОКС № 7 технология SMS для своего воплощения подразумевает программно-аппаратную реализацию трех уровней подсистемы передачи сообщений (МТР1, МТР2 и МТРЗ), уровня управления соединениями SCCP и уровня подсистемы поддержки транзакций ТСАР (см. рисунок).

Уровень SCCP в данном случае отвечает за передачу блоков данных сигнализации (собственно сообщений) в рамках процедур услуг, не ориентированных на соединение. Уровень ТСАР (взаимодействуя с SCCP и МТР) в технологии SMS обеспечивает корректность передачи сообщений через сеть (подуровень транзакций TSL) и результативность этих передач (компонентный подуровень CSL). На рисунке показаны все эти реализуемые технологией SMS компоненты, а также компоненты, отвечающие за организацию мобильной связи для стандартов GSM (подсистема MAP) и NMT (подсистема MUP).

При проектировании современного центра SMS учитываются основополагающие принципы модели взаимодействия открытых систем ( OSI ), что позволяет интегрировать

решения технологии SMS в единую аппаратно-программную масштабируемую платформу для всего многообразия внедряемых служб сети. Такая концепция архитектуры позволяет операторам минимизировать затраты на внедрение новых технологий, таких, как IVR (интерактивное речевое взаимодействие), Prepaid (предоплаченные телефонные карты), VMS (речевая почта), и осуществлять их на базе универсального контроллера, реализующего все необходимые компоненты передачи и управления соединениями, причем как для подуровней сервисов, ориентированных на соединение, так и для сервисов с коммутацией пакетов, а также для их комбинаций. Подсистемы ISUP и INAP наряду с рассмотренными выше позволяют внедрять весь комплекс современных услуг связи.

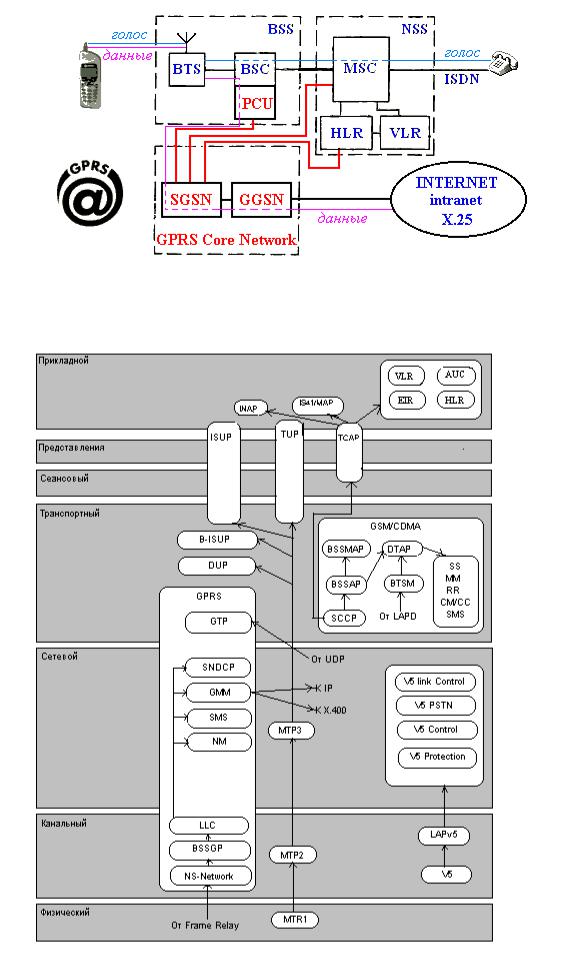

Рис. 3.6 Место сервиса SMS в структуре протоколов ОКС N 7

В ходе внедрения технологии SMS оператор сети мобильной связи попутно решает две важные задачи:

•повышение информативной плотности имеющихся канальных ресурсов за счет использования возможностей сигнализации ОКС № 7 для передачи данных;

•углубление интеграции ресурсов и служб сети.

General Packet Radio Service

Протокол GPRS (пакетный радио-сервис общего назначения) используется для передачи данных, обеспечивая мобильным сетям совместимость с сетью Интернет. GPRS использует пакетную технологию для эффективной передачи неравномерного (burst) трафика. Протокол поддерживает скорость передачи от 9,6 Кбайт/с до более чем 150 Кбайт/с на одного пользователя.

GPRS позволит ввести принципиально новые услуги, которые раньше не были доступны. Прежде всего это мобильный доступ к ресурсам Интернета с удовлетворяющей потребителя скоростью, мгновенным соединением и с очень выгодной системой тарификации. Например, при просмотре с помощью системы GPRS WEB-страницы в Интернете, мы можем изучать содержимое столько, сколько нам необходимо, поскольку платим только за принятую информацию и не платим за время нахождения в сети Интернет (не передавая данные, мы не занимаем каналы сети). При введении повременной оплаты на фиксированных телефонных линиях, тарифы на доступ в Интернет с мобильного GPRS-телефона будут еще более конкурентоспособны.

Технология GPRS позволит быстро передавать и получать большие объемы данных, видеоизображения, музыкальные файлы стандарта MP-3 и другую мультимедийную информацию.

Для тех абонентов, кто уже оценил удобство использования телефонов с WAP - браузером, внедрение технологии GPRS означает практически мгновенную загрузку WAP - страниц на экране телефона и более выгодную систему тарификации.

Для корпоративных пользователей система GPRS может послужить отличным инструментом для обеспечения безопасного и быстрого доступа сотрудников к корпоративным сетям предприятий, к почтовым, информационным серверам, удаленным

базам данных. При этом появится возможность получать доступ к корпоративным сетям даже если абонент находится в сети другого GSM оператора, с которым организован GPRS-роуминг.

Технологии GPRS может применяться в системах телеметрии: устройство может быть все время подключено, не занимая при этом отдельный канал. Такая услуга может быть востребована службами охраны, банками для подключения банкоматов и в других областях, в том числе и промышленных.

На структурном уровне систему GPRS можно разделить на 2 части: подсистему базовых станций и ядро сети GPRS (GPRS Core Network). В подсистему базовых станций входят все контроллеры и базовые станции системы GSM, которые поддерживают пакетную передачу данных на программном и аппаратном уровне. Ядро сети GPRS включает в себя совершенно новые сетевые элементы, предназначенные для обработки пакетов данных и обеспечения связи с сетью Интернет.

Основным сетевым элементом является пакетный коммутатор - SGSN (Serving GPRS Support Node). Данный сетевой элемент берет на себя все функции обработки пакетной информации и преобразования кадров GSM в форматы, используемые протоколами TCP/IP глобальной компьютерной сети Internet. Пакетный коммутатор призван разгрузить GSM коммутатор, обеспечивая обработку пакетной информации, оставляя обычному коммутатору лишь голосовой трафик.

Вторым важным сетевым элементом является GPRS шлюз - GGSN (Gataway GPRS Support Node). Он обеспечивает связь системы GPRS с пакетными сетями передачи данных: Internet, X.25 и др. GGSN содержит всю необходимую информацию о сетях, куда абоненты GPRS могут получать доступ, а также параметры соединения.

Кроме упомянутых элементов в GPRS Core входят другие элементы: DNS (Сервер доменных имен), Charging Gateway (Шлюз для связи с системой тарификации), Border Gateway (Пограничный шлюз) и другие вспомогательные элементы.

Следует отметить широкие возможности масштабирования системы GPRS. При быстром увеличении количества абонентов, пользующихся услугой пакетной передачи данных возможно увеличение емкости системы GPRS за счет расширения или установки дополнительных пакетных коммутаторов (SGSN). При увеличении суммарного объема данных, передаваемых абонентами (при несущественном увеличении числа абонентов), возможна установка дополнительных GPRS - шлюзов, которые обеспечат большую суммарную пропускную способность всей системы, а также расширение системы базовых станций. Таким образом, наращивая систему GPRS, оператор сможет обеспечивать высокое качество услуг, основанных на пакетной передаче данных.

Для того, чтобы использовать возможность передачи данных посредством системы GPRS, требуется специальные терминалы, поддерживающие работу в режиме GPRS. Стандартами определены 3-класса GPRS терминалов:

класс А - терминал позволяет осуществлять одновременно голосовое соединение и работу в режиме GPRS;

класс В - терминал поддерживает и голосовое соединения и передачу данных в пакетном режиме (GPRS), но эти режимы используются не одновременно (во время передачи данных через GPRS абонент не может совершать и принимать голосовые звонки и наоборот);

класс С – терминал работает только в режиме GPRS

В сетях, поддерживающих GPRS, предусмотрен поэтапный путь наращивания скорости передачи данных; максимальная реальная скорость приема и передачи, которую на первом этапе сможет поддерживать система GPRS, равна 107 Кбит/с.

Сегодня основные ограничения накладывают абонентские терминалы. Скорость приема и передачи информации, которую может обеспечить мобильный терминал, зависит от количества каналов, которые терминал поддерживает на прием и передачу. Один канал

поддерживает передачу информации с максимальной скоростью 13.4 кбит/с. Таким образом, количество каналов, которые будет поддерживать конкретная модель терминала будет определять максимальные возможные скорости, на которых возможна передача и прием информации.

При использовании системы пакетной передачи абонент получает и отправляет данные с переменной скоростью, которая определяется условиями распространения сигнала и наличием свободных каналов в пределах заданной соты. При этом динамическое выделение каналов производится исходя из приоритета голосовых каналов, т. е. система автоматически выделяет под пакетную передачу все каналы, не занятые передачей голоса. Таким образом, реальная скорость приема и передачи будет во многом зависеть от загруженности голосовых каналов в пределах каждой конкретной соты.

Перспектива появления новых аппаратов с поддержкой большого количества каналов, а значит, работающих на максимально возможных скоростях передачи данных (до 115 Кбит/с), вызывает определенное беспокойство у некоторых специалистов. Дело в том, что потенциально устройства GPRS при работе на высоких частотах могут выходить за рамки максимально допустимого уровня радиационного излучения. Повторим еще раз, речь идет только о высоких скоростях обмена, поскольку, например, канал GPRS, работающий со скоростью 30-40 Кбит/с, излучает максимум 0.75 Вт. Это конечно больше, чем фактическое излучение терминала стандарта GSM, но в пределах нормы. Средний уровень мощности излучения еще ниже, поскольку передатчик работает только тогда, когда передаются данные, а в остальное время он выключен. При передаче файла из телефона в базовую станцию передатчик работает постоянно; при передаче текстовых сообщений или во время веб-браузинга он включается редко, что снижает мощность излучения до нескольких милливатт.

Основными характеристиками протокола GPRS являются эффективное использование радио- и сетевых ресурсов, а также полностью прозрачная поддержка протокола IP. GPRS оптимизирует использование сетевых и радиоресурсов. Протокол GPRS использует радиоресурсы только в тех случаях, когда реально требуется принять или передать данные. Используя пакетную технологию, этот протокол позволяет приложениям использовать сетевые ресурсы только тогда, когда пользовательские приложения имеют данные для передачи через сеть. Таким образом, протокол адаптирован к неравномерному характеру графика пользовательских приложений.

Еще одной важной характеристикой GPRS является обеспечение немедленного соединения и высокая пропускная способность. Поддерживаются приложения, базирующиеся на стандартных протоколах передачи данных, таких, как IP и Х.25. В GPRS обесточиваются 4 различных уровня качества обслуживания. Для поддержки приложений передачи данных Протокол GPRS использует несколько новых сетевых узлов, в дополнение к сетевым узлам, применяемым в GSM PLMN. Эти узлы отвечают за маршрутизацию графика и реализацию других функций обмена с внешними сетями коммутации пакетов, поиск абонентов, выбор ячеек, роуминг и многие другие функции, требуемые для обеспечения работы сотовой сети. Кроме того, GPRS использует протоколы GSM SMS и GSM MM (последний в GPRS называется GMM).

Рис. 3.7 Маршрут передачи GPRS
