рамки 125 мкс, то за секунду в линию будет передано 9•270•64 Кбит/с = 155 520 Кбит/с, т.е. 155 Мбит/с.

Для создания более мощных цифровых потоков в SDH-системах формируется следующая скоростная иерархия: четыре модуля STM-1 объединяются путем побайтового мультиплексирования в модуль STM-4, передаваемый со скоростью 622,080 Мбит/с; затем четыре модуля STM-4 объединяются в модуль STM-16 со скоростью передачи 2488,320 Мбит/с; наконец четыре модуля STM-16 могут быть объединены в высокоскоростной модуль STM-64 (9953, 280 Мбит/с).

Всети SDH применены принципы контейнерных перевозок. Подлежащие транспортировке сигналы предварительно размещаются в стандартных контейнерах (Container — С). Все операции с контейнерами производятся независимо от их содержания, чем и достигается прозрачность сети SDH, т.е. способность транспортировать различные сигналы, в частности сигналы PDH.

Наиболее близким по скорости к первому уровню иерархии SDH (155, 520 Мбит/с) является цифровой поток со скоростью 139,264 Мбит/с, образуемый на выходе аппаратуры плезиохронной цифровой иерархии ИКМ-1920. Его проще всего разместить в модуле STM-1. Для этого поступающий цифровой сигнал сначала "упаковывают" в контейнер (т.е. размещают на определенных позициях его цикла), который обозначается С-4. Рамка контейнера С-4 содержит 9 строк и 260 однобайтовых столбов. Добавлением слева еще одного столбца — маршрутного или трактового заголовка (Path Over Head, POH) — этот контейнер преобразуется в виртуальный контейнер VC-4.

Наконец, чтобы поместить виртуальный контейнер VC-4 в модуль STM-1, его снабжают указателем (PTR), образуя таким способом административный блок AU-4 (Administrative Unit), a последний помещают непосредственно в модуль STM-1 вместе с секционным заголовком SOH (Рисунок 1.3).

Синхронный транспортный модуль STM-1 можно загрузить и плезиохронными потоками со скоростями 2,048 Мбит/с. Такие потоки формируются аппаратурой ИКМ-30, они широко распространены в современных сетях. Для первоначальной "упаковки" используется контейнер С12. Цифровой сигнал размещается на определенных позициях этого контейнера. Путем добавления маршрутного, или транспортного, заголовка (РОН) образуется виртуальный контейнер VC-12. Виртуальные контейнеры формируются и расформировываются в точках окончаний трактов.

Вмодуле STM-1 можно разместить 63 виртуальных контейнера VC-12. При этом поступают следующим образом. Виртуальный контейнер VC-12 снабжают указателем (PTR) и образуют тем самым транспортный блок TU-12 (Tributary Unit) Теперь цифровые потоки разных транспортных блоков можно объединять в цифровой поток 155,520 Мбит/с. Сначала три транспортных блока TU-12 путем мультиплексирования объединяют

вгруппу транспортных блоков TUG-2 (Tributary Unit Group), затем семь групп TUG-2 мультиплексируют в группы транспортных блоков TUG-3, а три группы TUG-3 объединяют вместе и помещают в виртуальный контейнер VC-4. Далее путь преобразования известен (Рисунок 1.3).

N 1

STM-1 AUG AU4 VC4 C4

Рис. 1.3 -Упрощенная схема преобразования в SDH

Плезиохронные цифровые потоки всех уровней размещаются в контейнерах С с использованием процедуры выравнивания скоростей (положительного, отрицательного и двухстороннего).

Важной особенностью аппаратуры SDH является то, что в трактовых и сетевых заголовках помимо маршрутной информации создается много информации, позволяющей обеспечить наблюдение и управление всей сетью в целом, дистанционные переключения в мультиплексорах по требованию клиентов, осуществлять контроль и диагностику, своевременно обнаружить и устранять неисправности, реализовать эффективную эксплуатацию сети и сохранить высокое качество предоставляемых услуг.

Кособенностям SDH можно отнести:

синхронную передачу и мультиплексирование. Элементы сети используют один задающий генератор, поэтому вопросы построения системы синхронизации становятся особо важными;

предусматривает прямой ввод/вывод потока Е1;

надёжность и самовосстанавливаемость сети, обусловленные тем, что, вопервых, сеть использует волоконно – оптические кабели, передача по которым не подвержена действию электромагнитных помех, во-вторых, архитектура и гибкое управление сетями позволяет использовать защищенный режим работы, допускающий два альтернативных пути распространения сигнала с почти мгновенным переключением в случае повреждения одного из них, а также обход поврежденного узла сети, что делает эти сети самовосстанавливающимися;

выделение полосы пропускания по требованию – услуга, которая раньше могла быть осуществлена только по заранее спланированной договоренности, теперь может быть предоставлена в считанные секунды путем переключения на другой канал;

прозрачность для передачи любого трафика, что обусловлено использованием виртуальных контейнеров для передачи трафика, сформированного другими технологиями (АТМ, ISDN, Frame Relay);

гибкость управления сетью, обусловленная наличием большого числа широкополосных каналов управления.

Подведем итоги рассмотренных нами систем цифровой иерархии:

Отличия SDH от PDH:

1.Единый для всех высокостабильный тактовый генератор;

2.Большое количество служебной информации, т.е. заголовков и указателей;

3.Универсальный интерфейс (имеется в виду взаимодействие) для всех национальных систем: США, Япония, Европа.

Достоинства SDH:

1.Упрощенный процесс мультиплексирования и демультиплексирования. Здесь не надо много распаковывать, как в ПЦИ, так как есть много заголовков.

2.Простота ввода компонентных сигналов - Заголовки + плавающий режим

3.Качественное управление сложными сетями:

управление конфигурацией;

управление неисправностями: выявление дистационной неисправности и исправление ее;

управление качеством;

управление безопасностью.

Недостатки SDH:

1.Система очень дорогая;

2.Должна быть высочайшая стабильность частоты. А это сделать сложно.

3.Большое время вхождения в синхронизм;

4.Система чрезвычайно избыточна, т.к. много заголовков и пустых мест на будущее. Но это окупается высокой пропускной способностью.

Частотные диапазоны РРЛ

Диапазон 7 ГГц (7.25-7.55 ГГц)

Диапазон 7 ГГц освоен в настоящее время достаточно хорошо. В нем работает большое количество радиорелейных систем средней емкости (порядка 300-700 ТЛФ каналов в стволе для аналоговых систем и до 55 Мбит/с - для цифровых). Существует и аппаратура большой емкости, предназначенная для передачи потоков STM-1. В этом диапазоне на распространение сигнала начинают оказывать влияние гидрометеоры (дождь, снег, туман и пр.). Кроме того, влияет атмосферная рефракция, приводящая к закрытию трассы или к интерференции волн.

Средняя протяженность пролета РРЛ составляет 30-40 км. Антенны имеют высокий коэффициент усиления при диаметрах порядка 1.5 - 2.5 м.

Число радиосредств в России, использующих этот диапазон, пока относительно невелико, и, следовательно, электромагнитная обстановка благополучна. Однако необходимо учитывать помехи от соседних радиорелейных линий, работающих в данном диапазоне частот.

Диапазоны 11 и 13 ГГц (10.7-11.7, 12.7-13.2 ГГц)

Эти диапазоны перспективны с точки зрения эффективности систем РРЛ. При протяженности пролета 15-30 км, высокоэффективные антенны имеют небольшие габариты и вес, что обеспечивает относительную дешевизну антенных опор.

Доля влияния атмосферной рефракции на устойчивость работы систем уменьшается, но увеличивается влияние гидрометеоров. В этих диапазонах, в основном, строятся цифровые радиорелейные системы связи на скорости до 55 Мбит/с, хотя, есть примеры передачи цифровых потоков со скоростями до 155 Мбит/с.

Но эти диапазоны используют большое количество радиосредств. Спутниковые системы связи, различные радиолокаторы и пеленгаторы, охранные системы создают неблагоприятную электромагнитную обстановку, что затрудняет работу в данных диапазонах.

Диапазоны 15 и 18 ГГц (14.5-15.35, 17.7-19.7 ГГц)

Интенсивное развитие систем связи привело к бурному освоению этих диапазонов частот. Средняя протяженность пролетов достигает 20 км для зон с умеренным климатом. Аппаратура выполняется в виде моноблока. Типовые параболические антенны имеют диаметры 0.6, 1.2 или 1.8 м при коэффициентах усиления от 38 до 46 дБ. В ряде регионов России диапазон 15 ГГц уже перегружен радиосредствами. Диапазон 18 ГГц пока более свободен.

На распространение сигналов сильное влияние оказывают гидрометеоры и интерференция прямых и отраженных волн. Ослабление в дожде может составлять 1-12 дБ/км (при интенсивности дождей 20-160 мм/час). Некоторое влияние оказывает и сама атмосфера (атомы кислорода и молекулы воды), ослабление в которой достигает 0.1 дБ/км.

Диапазон 23 ГГц (21.2-23.6 ГГц)

Согласно рекомендациям МСЭ-Р в этом диапазоне разрешено строить системы аналоговой и цифровой связи любой емкости. Средняя протяженность пролетов меньше 20 км, так как на распространение сигналов сильное влияние оказывают гидрометеоры и

ослабления в атмосфере. Желательно использовать вертикальную поляризацию радиоволн, хотя разрешено использование любой поляризации. Типовые параболические антенны имеют диаметры 0.3, 0.6 и 1.2 м.

Ослабление в дождях может быть от 2 до 18 дБ/км, а в атмосфере достигает 0.2 дБ/км. Диапазон разрешено использовать в спутниковых системах связи. Поэтому при расчетах необходимо учитывать возможность помех.

Таким образом, в соответствии с вышесказанным в нашем случае более предпочтительным является диапазон 7 ГГц, поскольку у ООО «Томсктрансгаз» используемая аналоговая РРЛ уже работает на этих частотах, следовательно получать разрешение ГРЧК не требуется, а нужно просто подать заявление на регистрацию нового оборудования и частотного плана. Кроме того, оборудование фирм, рассчитанное на пропускную способность в STM-1 для данного диапазона, значительно дешевле своих аналогов, работающих на более высоких частотах.

Виды станций РРЛ

На РРЛ имеется несколько видов станций:

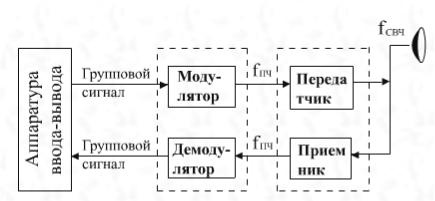

1.Оконечная станция (OC), предназначаются для ввода в РРЛ многоканального и ТВ сигнала на стороне передачи и для выделения этих сигналов на стороне приема. ОС РРЛ связана соединительными линиями с МТС и ТЦ. Часто ОС совмещаются с ТЦ. Структурная схема ОС приведена на рисунке 1.4.

Рис. 1.4 – Структурная схема ОС

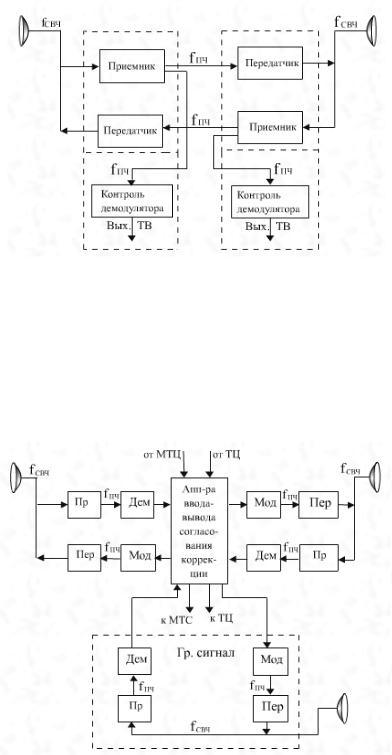

2.Промежуточная станция (ПС), предназначена для приема сигналов от предыдущей станции, их усиления и передачи в направлении следующей станции. Соединение на ПС между передатчиком и приемником осуществляется по промежуточной частоте, т.е. без демодуляции сигналов в приемнике и без модуляции в передатчике. При необходимости может быть осуществлено выделение ТВ программы - для этого демодуляция сигнала промежуточной частоты осуществляется путем его снятия с дополнительного выхода приемника, что не оказывает влияние на качественные показатели сквозных каналов.

Вмалоканальных РРЛ и особенно в РРЛ с временным разделением применяется построение аппаратуры ПС, при котором демодуляция и модуляция производится на каждой ПС. Это позволяет вводить и выводить ТЛФ каналы на любой ПС. Структурная схема станции приведена на рисунке 1.5.

Рис. 1.5-Структурная схема ПС

3.Узловые станции (УС) предназначаются для выделения части ТЛФ каналов и введения соответствующего количества новых каналов. От УС часто берут начало новые РРЛ (линии ответвления). В ТЛФ стволах на УС производится демодуляция сигналов со стороны приема и модуляция со стороны передачи. При необходимости эти преобразования производятся и в ТВ стволах. Структурная схема станции приведена на рисунке 1.6.

Рис. 1.6-Структурная схема УС

Основные требования, предъявляемые к антеннам РРЛ

В настоящее время на РРЛ прямой видимости применяются передатчики мощностью 2 ÷ 10 Вт и в последнее время даже 0,5 Вт. Расстояние между промежуточными пунктами составляет 40 ÷ 60 км и высота мачт 50 ÷ 100 м. При этом для устойчивой связи необходимо, чтобы коэффициент усиления антенны составляет 1000 ÷ 40000 (30 ÷ 46 дБ). Обычно антенны дециметровых волн обладают коэффициентом усиления примерно 30 дБ и антенны сантиметровых волн 40 ÷ 46 дБ.
