Pasolink+ |
6-38 |
NEC |
SDHSTM-1 |
|
|
|
|
|
|
DMR 3000S |
4-11 |
NEC (сертифицирована в |
SDHSTM-1 |
|
2003 г.) |
||||
|
|
|
||
|
|
|
|
|
Mini-Link High |
18 |
Ericsson |
SDH STM-1 |
|
Capacity |
||||
|
|
|
||
|
|
|
|
|
Altium MX |
6-38 |
Stratex Networks |
SDHSTM-1 |
|
|
|
|
|
|
Eclipse |
7, 15, 18 |
Stratex Networks |
SDHSTM-1 |
|
|
|
|
|
|
SRT1F |
4-13 |
Siemens (сертифицирована |
SDHSTM-1 |
|
в 2003 г.) |
||||
|
|
|
||
|
|
|
|
|
SRA4 |
6-38 |
Siemens (сертифицирована |
SDHSTM-1 |
|
в 2003 г.) |
||||
|
|
|
||
|
|
|
|
|
|
|
|
SDH STM-1 (также |
|
CityLink |
5-38 |
NERA |
может работать в PDH- |
|
|
|
|
сетях) |
|
|
|
|
|
|
InterLink |
5-38 |
NERA |
SDHSTM-1 |
|
|
|
|
|
Среди них выделяются три производителя - NEC (ЦРРС DMR 3000S), Nera (Interlink)
иHarris (MegaStar) на их оборудовании остановили свой выбор наиболее крупные телекоммуникационные операторы, и это оборудование имеет длительный и положительный срок эксплуатации.
Произведя поиск в Internet, было обнаружено, что фирма Harris не имеет в России своего представительства и, соответственно, сервисного центра. В дополнении можно отметить, что в России очень малое количество дилеров работает с их продукцией. Таким образом, наш выбор останавливается на фирмах Nec и Nera, имеющих свои представительства как в России, так и в странах СНГ. В этом можно убедиться, посетив их сайты по следующим адресам: www.nera.com.ru и www.nec.ru. Кроме того, оборудование этих фирм более дешевое.
Для DMR 3000S и MegaStar характерно нижнее расположение радиомодулей с эффективной и надежной системой дегидрации волноводных трактов. По оценкам операторов связи, оборудование хорошо себя зарекомендовало в эксплуатации. В обеих станциях применены специальные схемы коррекции дисперсионных искажений, а также эквалайзеры для компенсации потерь и борьбы с замираниями сигналов. ЦРРС DMR 3000S обеспечивает увеличение пропускной способности до 16 потоков по 155,52 Мбит/с, MegaStar - до 7 потоков уровня STM-1.
Поскольку мы проектируем внутризоновую радиорелейную линию (ее протяженность – 275.5 км), то нам не нужно оборудование, способное передавать до нескольких потоков STM-1.
Для применения на внутризоновых ЦРРЛ и линиях относительно небольшой протяженности представляют интерес ЦРРС Pasolink+ (NEC), TRuepoint (Harris), InterLink
иCityLink (NERA). Пропускная способность каналообразующей аппаратуры составляет 155 Мбит/с синхронной цифровой иерархии уровня STM-1 с возможностью увеличения до 4 потоков 155,52 Мбит/с. Наличие встроенного мультиплексора и единой системы
управления позволяет минимизировать затраты на создание транспортной
инфраструктуры. Кроме того, оборудование допускает как нижнее, так и верхнее расположение радиомодулей. Для компенсации дисперсионных искажений, возникающих вследствие замираний в волноводной части, используются высокоэффективные корректоры. Возможно пространственное разнесение антенн и радиомодулей на расстояние до 200 м.
В ходе поиска характеристик радиорелейного оборудования вышеуказанных фирмпроизводителей, столкнулся с основной проблемой. Ни один из официальных дилеров или представительств фирм не дает полную и подробную информацию о своем оборудовании и его применении в конкретных случаях.. В связи с этим фактом, дальнейшее проектирование было решено производить на оборудовании фирмы «Микран», хотя, по имеющимся сведениям, ни один из комплектов еще не был установлен, поэтому опыта эксплуатации данного радиорелейного оборудование нет.
Кроме того, оборудования фирмы «Микран» не позволяет нижнее размещения высокочастотного оборудования, что также является большим минусом при его эксплуатации. Тем не менее, определившись с производителями оборудования и представляемыми ими линейками, проведем сравнительный анализ и представим результаты в таблице 1.3.
Таблица 1.3 – Сравнительный анализ радиорелейного оборудования
№Параметр
Диапазон
1частот, ГГц Пропускная
2способность
Разнос каналов,
3МГц
4Тип модуляции Выходная
5мощность передатчика, дБм Порог
6приемника,
BER 10-6 , дБм Система
7резервирования
9Служебная связь
10Управление сетью Расположение
11аппаратуры
МИКРАН МИКРЛ7…15С
7-15
STM-1
28-56
16 QAM,
64 QAM,
128 QAM
21-27
-(65-76)
1+0; 1+1; 2+0; 2+1; 3+0; 3+1
2 х 64 кбит/с ПО «Магистраль»
верхнее
Nera |
|
Nec |
Nec |
|
Interlink |
|
DMR 3000S |
Pasolink+ |
|
3-11 |
|
4-11 |
6-38 |
|
От STM-1 до |
|
От STM-1 до |
От STM-0 до 2 |
|
16 STM-1 |
|
16 STM-1 |
STM-1/OC3 |
|
30-40 |
|
30-40 |
28-56 |
|
64 QAM, |
|
64 QAM, |
32 QAM, |
|
128 QAM |
|
128 QAM |
128 QAM |
|
26-29 |
|
30-33 |
10.5-25 |
|
-(68-72) |
|
-(67-77) |
-(67-68) |
|
от 1+0 до 8+0 |
|
|
||
без резерва, |
от |
до 11+1 |
1+0; 1+1; |
|
1+1 до 7+1 |
с |
2+0 |
||
|
||||
резервом |
|
|
|
|
3 х 64 кбит/с |
|
4 х 64 Кбит/с |
2 х 64 кбит/с |
|
Nera NMS/LCT |
MS3201 |
PNMS / PNMT |
||
Верхнее и |
|
Верхнее и |
Верхнее и |
|
нижнее |
|
нижнее |
нижнее |
|
Радиорелейное оборудование фирмы «Микран»
Аппаратура цифровых радиорелейных станций SDH иерархии «МИК-РЛххС» работает в диапазоне частот от 4 до 40 ГГц со скоростью передачи информации 155.52
Мбит/с и позволяет в пределах пропускной способности передавать 1 поток STM-1 или 63 потока Е1 или 42 потока Е1 + трафик Ethernet (50 Мбит/с) или 21 поток Е1 + трафик
Ethernet (100 Мбит/с)].
Высокоскоростные ЦРРС «МИК-РЛ4…6С» предназначены для организации магистральных линий связи в диапазонах частот 4; 5 и 6 ГГц;
Высокоскоростные ЦРРС «МИК-РЛ7…15С» предназначены для организации внутризоновых, местных и технологических линий связи в диапазонах частот 7…15 ГГц;
Высокоскоростные ЦРРС «МИК-РЛ18…40С» предназначены для организации местных и технологических линий связи в диапазонах частот 18…40 ГГц;
Рис. 1.13 – Общий вид радиорелейной аппаратуры SDH иерархии «Микран»
Исполнение системы
Станции МИК-РЛ4…40С представляют собой функционально законченные системы передачи, позволяющие строить синхронные сети связи произвольной топологии. В состав РРС входят: приёмопередающая аппаратура, мультиплексоры уровня STM-1 (терминальные и ввода-вывода), источники гарантированного электропитания и система управления сетью.
В традиционном для систем МИК-РЛ раздельном исполнении возможна реализация конфигураций 1+0; 1+1 и 2+0. Станция в конфигурации 1+1 состоит из двух выносных приемопередатчиков и приемников канала пространственного разнесения, устанавливаемых непосредственно на антеннах, и оборудования внутреннего исполнения
– модуля доступа МД1-6. При нижнем расположении приёмопередатчиков возможна реализация конфигураций 2+1, 3+0 или 3+1, в этом случае используется два модуля доступа МД1-6.
Особенности аппаратной реализации.
Архитектура модуля доступа МД1-6 позволяет в составе одного модуля простым добавлением необходимого количества блоков реализовать следующие варианты станций:
терминальная станция 63хЕ1, одно направление по СВЧ, конфигурация 1+0
или 1+1;
станция ввода/вывода 21хЕ1 или 42хЕ1, два направления по СВЧ, конфигурация 1+0 или 1+1;
регенераторная станция без выделения потоков Е1, два направления по СВЧ, конфигурация 1+0 или 1+1;
регенераторная станция без выделения потоков Е1, конфигурация 1+0 или 1+1, одно направление по СВЧ и одно направление по STM-1 (для работы с SDHмультиплексорами других производителей).

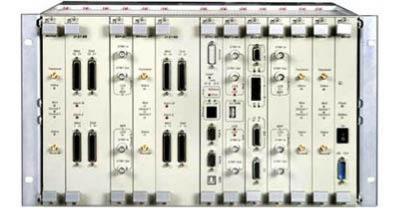

Рис. 1.14 – Модуль доступа МД1-6
Модуль доступа МД1-6 имеет в своём составе мультиплексор STM-1 который обеспечивает мультиплексирование трибутарных цифровых потоков и сервисных каналов, вместо передачи потоков Е1 возможна организация передачи трафика Ethernet (n х 21Е1). Модемы формируют спектр радиосигнала на промежуточной частоте и имеют встроенную аппаратную поддержку пространственного разнесения, для реализации которого требуется только установка антенн и приёмников пространственного разнесения. В модуле доступа МД1-6 используется распределенная система электропитания, благодаря чему достигается общая надежность и независимость питания каждого блока от остальных. Модуль доступа МД1-6 выполнен в корпусе Евромеханика 19’ высотой 6U.
В системе предусмотрены дополнительный канал передачи данных с программно выбираемым типом интерфейса RS-232/422/485 (скорость передачи от 110 до 57 600 бит/с) и 2 цифровых канала служебной связи PCM-64 c двухпроводными окончаниями FXO/FXS с возможностью выхода в ТфОП. Для более эффективного использования каналов служебной связи на каждой станции предусмотрен встроенный коммутатор каналов. На всех промежуточных станциях возможен ввод/вывод сервисных каналов.
Контроль и управление сетью РРС
Система управления состоит из сетевых агентов, размещаемых на каждой станции и программного обеспечения верхнего уровня. На уровне сетевых агентов, размещаемых на каждой станции, решаются задачи как локального управления при помощи подключаемого терминала на базе Pocket-PC, так и сетевого управления при помощи менеджера сети - компьютера с установленным ПО «Магистраль». Система управления взаимодействует с сетью радиорелейных линий (РРЛ) посредством соединения ТCP/IP (интерфейс - Ethernet 10Base-T) на основе протокола SNMP. Особенностью аппаратного исполнения агента сети является наличие подсистемы хранения «firmware» всех блоков, входящих в состав станции, предусмотрена процедура обновления «firmware». Ядром сетевого агента является операционная система реального времени (RTOS).
В аппаратуре реализована возможность удаленного конфигурирования рабочих параметров всех устройств, входящих в состав РРС. Из центра управления осуществляется необходимая оперативная поддержка по обслуживанию сети при ее эксплуатации, вносятся своевременные коррективы в работу устройств. Обновляемая библиотека файлов-описаний позволяет изменять методы представления/анализа данных и способы управления устройствами, что обеспечивает независимость ПО от оборудования.
Возможно создание нескольких центров управления сетью, благодаря чему нагрузка на канал управления распределяется более равномерно. При необходимости реализуется резервирование управления. ПО системы управления защищено от несанкционированного доступа. Используемый механизм предоставления привилегий позволяет вводить
несколько уровней взаимодействия с системой, ограничивая или расширяя права операторов.
Список условных сокращений
БС – базовая станция; ГЭС – гипотетическое эталонное соединение;
ГЭЦЛ - гипотетическая эталонная цифровая линия; ГЭЦТ - гипотетический эталонный цифровой тракт; ИБЭП – источник бесперебойного электропитания; ЗОЗ – зона ограничения застройки; МСЭ – международный союз электросвязи; ОЦК – основной цифровой канал;
ПЦИ – плезиохронная цифровая иерархия; ПЦК – первичный цифровой канал; СЦИ – синхронная цифровая иерархия;
ТфОП – телефонная сеть общего пользования; УАТС – учрежденческая автоматическая телефонная станция; ЦРРЛ – цифровая радиорелейная линия;
SESR – коэффициент секунд со значительным количеством ошибок; SINAD – отношение сигнал/шум.
2. ТРАНКИНГОВЫЕ СИСТЕМЫ РАДИОСВЯЗИ
Под широко распространенным в настоящее время понятием "профессиональная мобильная радиосвязь" (ПМР) обычно понимают системы двусторонней сухопутной подвижной радиосвязи, использующие диапазон ультракоротких волн (УКВ).
Как правило, сети ПМР используются ограниченными группами пользователей, объединенными по профессиональному признаку. Это могут быть сети оперативного, диспетчерского, административно-хозяйственного, производственно-технологического и т. п. назначения. Они используются силовыми структурами и правоохранительными органами, аварийными и муниципальными службами, энергетическими, транспортными и производственными предприятиями и т. д. Именно поэтому сети ПМР часто называют ведомственными и корпоративными сетями радиосвязи.
Достаточно четко можно охарактеризовать сети профессиональной мобильной радиосвязи и по техническим признакам. По способам использования частотного ресурса системы двусторонней подвижной радиосвязи делятся на следующие классы:
системы связи с закреплением за абонентами каналов связи (конвенциональные системы);
системы связи с общим доступом абонентов к общему частотному ресурсу (транкинговые системы);
системы связи с пространственно-разнесенным повторным использованием частот (сотовые системы).
Первые 2 класса и относятся к системам профессиональной мобильной радиосвязи. Конвенциональные системы, являясь простейшим классом систем ПМР, используют
принцип фиксированного закрепления каналов связи за определенной группой абонентов. По сравнению с другими классами систем подвижной радиосвязи для конвенциональных систем характерна, с одной стороны, наименьшая пропускная способность, определяемая достижимым количеством абонентов, работающих на одном канале, а с другой - наибольшая оперативность связи, характеризующаяся временем установления канала
