5

коаксиального катоду, состоит в создании (с помощью соленоида) перпендикулярного плоскости анода сильного магнитного поля, которое вынуждает токовый канал дуги непрерывно вращаться, обегая анод. Поэтому перемещаются по кругу анодные и катодные пятна дуги, что предотвращает расплавление электродов (или их интенсивную эрозию, если они выполнены из тугоплавких материалов).

К числу способов газовой стабилизации, теплоизоляции и сжатия дуги относится так называемая «закрутка» – газ подается в разрядную камеру по спиральным каналам, в результате чего образуется газовый вихрь, обдувающий столб дуги и генерируемую плазменную струю: слой более холодного газа под действием центробежных сил располагается у стенок камеры, предохраняя их от контакта с дугой. В случаях, когда не требуется сильного сжатия потока плазмы (например, в некоторых плазмотронах с плазменной дугой, используемых для плавки металла), стабилизирующий газовый поток не закручивают, направляя параллельно столбу дуги, и не обжимают соплом (катод располагают на самом срезе сопла). Очень часто стабилизирующий газ одновременно является и плазмообразующим веществом. Применяют также стабилизацию и сжатие дуги потоком воды (с «закруткой» или без нее).

Плазма дуговых плазмотронов неизбежно содержит частицы вещества электродов вследствие их эрозии. Когда этот процесс по технологическим соображениям полезен, его интенсифицируют (плазмотроны с расходуемыми электродами). В других случаях, напротив, минимизируют, изготовляя электроды из тугоплавких материалов (вольфрам, молибден, специальные сплавы) или охлаждая их водой, что, кроме того, увеличивает срок службы электродов. Более «чистую» плазму дают ВЧ-плазмотроны.

Плазмотроны с плазменной струей обычно используют при термической обработке металлов, для нанесения покрытий, получения порошков с частицами сферической формы, в плазмохимической технологии и пр. Плазмотроны с внешней дугой служат для обработки электропроводных материалов, плазмотроны с расходуемыми электродами применяют при работе на агрессивных плазмообразующих средах (воздухе, воде и др.) и при необходимости генерации металлической, углеродной и т.д. плазмы из материала электродов (например, при карботермическом восстановлении руд).

Мощность дуговых плазмотронов 102…107 Вт; температура струи на срезе сопла 3 000…25 000 К; скорость истечения струи 1…104 м/с; промышленное КПД 50…90 %; ресурс работы (определя-

6

ется эрозией электродов) достигает несколько сотен ч, в качестве плазмообразующих веществ используют воздух, N2, Ar, H2, NH4, О2, Н2О, жидкие и твердые углеводороды, металлы, пластмассы.

Высокочастотный плазмотрон включает: электромагнитную ка- тушку-индуктор или электроды, подключенные к источнику высокочастотной энергии, разрядную камеру, узел ввода плазмообразующего вещества. Различают индукционные, емкостные, факельные, плазмотроны на коронном разряде и с высокочастотной короной, а также сверхвысокочастотные (СВЧ) плазмотроны (рис. 2).







2





















5

















































































2

























































































6





















4





















































































































































































1































































































1





























































































































































































































































5

























































































































































































































































































3



































































































































3



















а

































б









































































































































































































































































































































1































































































































































































6





































































































2















5



















































1





























































































































































































































































































































































































2

















































































































5

















































































































































































































3























































7





























































































































































































































































































в





















































г





































3













































































































Плазмообразующий газ

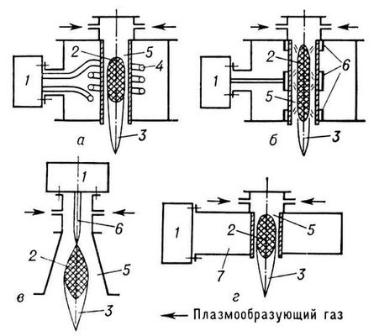

Рис. 2. Схемы высокочастотных плазмотронов: а – индукционный; б – емкостный; в – факельный; г – сверхвысокочастотный; 1 – источник электропитания; 2 – разряд; 3 – плазменная струя; 4 – индуктор; 5 – разрядная ка-

мера; 6 – электрод; 7 – волновод

Наибольшее распространение в технике получили индукционные ВЧ-плазмотроны, в которых плазмообразующий газ нагревается вихревыми токами. Так как индукционный высокочастотный разряд является безэлектродным, эти плазмотроны используют для нагрева активных газов (О2, Сl2, воздуха и др.), паров агрессивных веществ (хлоридов, фторидов и др.), а также инертных газов, если к плазменной струе предъявляются высокие требования по чистоте. С помощью индукционных плазмотронов получают тонкодисперсные и особо чистые порошковые материалы на основе нитридов, боридов, карби-

7

дов и других химических соединений. В плазмохимических процессах объем разрядной камеры таких плазмотронов может быть совмещен с реакционной зоной. Мощность плазмотронов достигает 1 МВт, температура в центре разрядной камеры и на начальном участке плазменной струи ≈104 К, скорость истечения плазмы 0…103 м/с, частоты

– от нескольких десятков тысяч Гц до десятков МГц; промышленное КПД 50…80 %, ресурс работы до 3 000 ч. В СВЧ-плазмотроне рабочие частоты составляют тысячи и десятки тысяч МГц; в качестве питающих их генераторов применяются магнетроны. ВЧ-плазмотроны всех типов, кроме индукционных, применяются (70-е гг. ХХ в.) главным образом в лабораторной практике. В ВЧ-плазмотроне, как и в дуговых, часто используют газовую «закрутку», изолирующую разряд от стенок камеры. Это позволяет изготовлять камеры ВЧ-плазмотрона из материалов с низкой термостойкостью (например, из обычного или органического стекла).

Для пуска плазмотрона, т. е. возбуждения в нем разряда, применяют: замыкание электродов, поджиг вспомогательного дугового разряда, высоковольтный пробой межэлектродного промежутка, инжекцию в разрядную камеру плазмы и другие способы. Основные тенденции развития плазмотронов: разработка специализированных плазмотронов и плазменных реакторов для металлургической, химической промышленности, повышение мощности в одном агрегате до 1…10 МВт, увеличение ресурса работы и т.д.

2. НАЗНАЧЕНИЕ И ОБЛАСТИ ПРИМЕНЕНИЯ АППАРАТА «МУЛЬТИПЛАЗ-2 500»

Аппарат «Мультиплаз-2 500» предназначен для резки различных материалов, сварки, пайки черных и цветных металлов, в том числе для использования в качестве вспомогательного оборудования при выполнении технологических операций в литейном производстве

(рис. 3).

В условиях непрерывного производственного цикла, например при конвейерной сборке, данная модификация портативного плазмотрона крайне эффективна.

Технология проведения сварочных работ с использованием плазмотрона в режиме газовой сварки сходна с технологией использования обычных газовых сварочных аппаратов. Отличие состоит в том, что для получения высокотемпературного факела необходимы

8

электричество и вода, а не газовые баллоны. При плазменной сварке или пайке применяются те же присадки, флюсы и припои, что и при обычной газовой сварке.

а)

б)

Рис. 3. Примеры использования аппарата «Мультиплаз-2 500»: а – резка различных металлов; б – сварка различных сталей

При проведении сварочных работ в плазменно-дуговом режиме необходимо учитывать повышенный уровень теплового потока, способного прогревать металл на всю его глубину (вплоть до его прожигания).

Принцип работы плазмотрона. На рис. 4 упрощенно показан принцип действия плазмотрона. Запуск плазменной горелки, предварительно заправленной рабочей жидкостью, осуществляется после кратковременного нажатия кнопки запуска. При нажатии на кнопку подвижный катодный узел перемещается вперед и упирается нако- нечником-катодом в сопло-анод, т.е. электрическая цепь «анод-катод» замыкается накоротко. При отпускании кнопки катодный узел под действием возвратной пружины отходит от сопла-анода и в разрыве между катодом и внутренней поверхностью сопла-анода возникает электрическая дуга.

Катод Сопло-анод















Плазменный факел







Кнопка начального

































запуска горелки













Сопло-анод































































Подвижный























катодный узел













Электрическая дуга















































































Направленный поток

















Вставка катода

Рабочая жидкость













водяного пара







































Рис. 4. Принципиальная схема плазмотрона

9

Тепловая энергия дуги испаряет окружающую воду и превращает ее в пар. Водяной пар под давлением устремляется к выходному отверстию в сопле-аноде. Проходя через зону электрической дуги, пар «отрывает» ее от внутренней поверхности сопла, «вытягивает» дугу наружу и замыкает на внешнюю кромку сопла-анода. В узком сечении выходного отверстия пар обжимает электрическую дугу со всех сторон и центрирует ее, не давая дуге замкнуться на боковые стенки выходного отверстия.

При взаимодействии с электрической дугой часть водяных паров переходит в так называемое четвертое агрегатное состояние – плазму, температура которой достигает 8 000 °С.

Конструкция горелки обеспечивает ее работоспособность в любом пространственном положении.

Вкачестве рабочей жидкости при резке может быть использована вода, а при сварке и пайке – 40 %-ная смесь воды со спиртом.

Вданной модификации плазмотрона реализовано два вида работ: режим косвенной дуги (режим в котором электрическая дуга замыкается на сопло-анод) и режим прямой дуги (режим, в котором электрическая дуга под действием дополнительного напряжения отрывается от сопла-анода и попадает на обрабатываемый металл).

1



5

3



2



4



















Крышка



Ограничитель

Кольцо



Заглушка





Пробка











24















6



регулировки



крышки









заливной





Термоусадочное















Датчик



положения



регулировки









горловины





кольцо















перегрева





катода























8





































































23

























Кольцо







7





Колпачок

























































уплотнительное



Испаритель





















































































12





































Корпус-бачок







9













16



19























металлический







Сопло-

Кнопка







Минус































13











запуска







источника

















анод













Прокладка















горелки







питания







корпуса-бачка



























































10











17







14





11







18





Катодный



Плюс









Кожух



Гайка кожуха



Катод







источника







пластиковый





стяжная

































узел



питания

































15







































Кабель соединительный

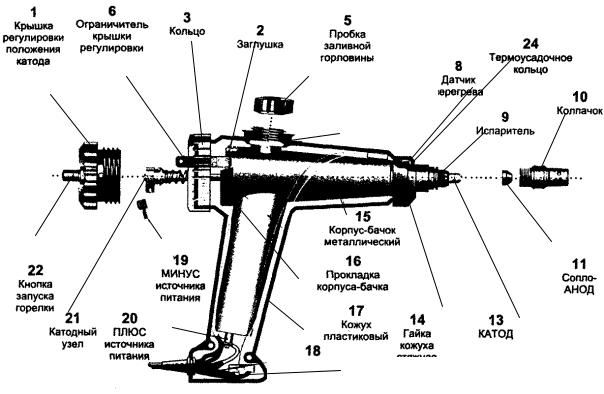

Рис. 5. Устройство плазменной горелки
