Материал: Moy_kursovoy_proekt

Находим реактивную мощность нагрузки в относительных единицах:

При этом полная мощность равна:

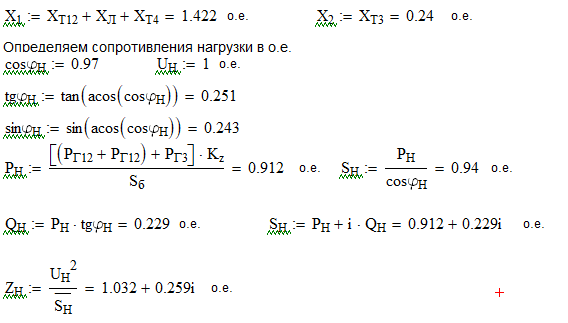

Находим сопротивление нагрузки, учитывая, что напряжение в нагрузке в относительных единицах равно единице U_Н=1:

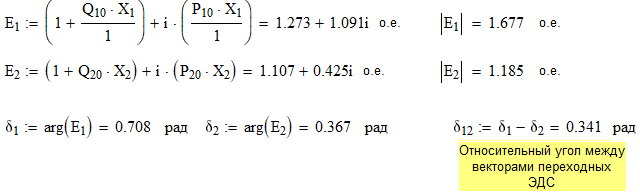

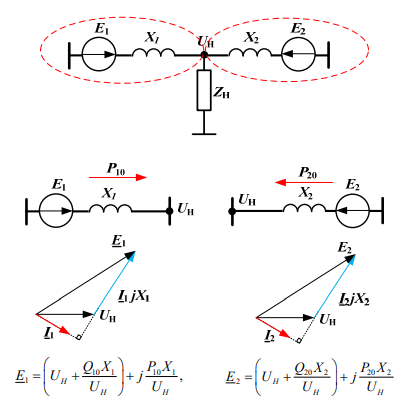

5) Находим ЭДС генераторов Е1 и Е2:

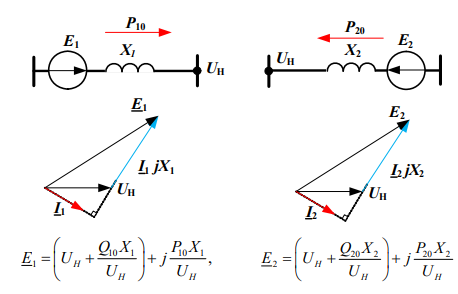

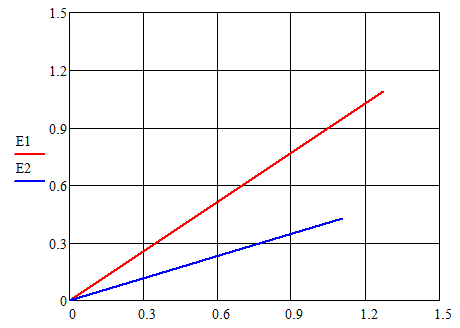

Рисунок 6 – Векторные диаграммы ЭДС

6) Определение собственных и взаимных сопротивлений:

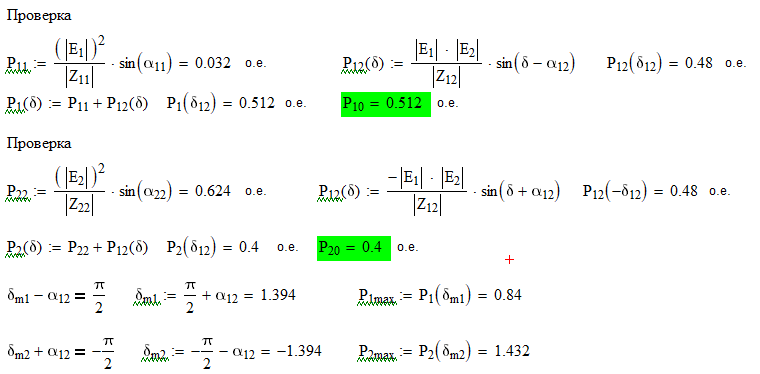

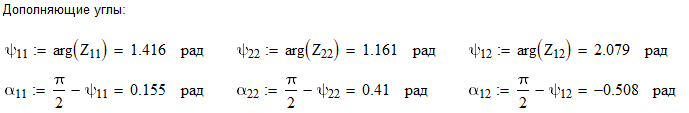

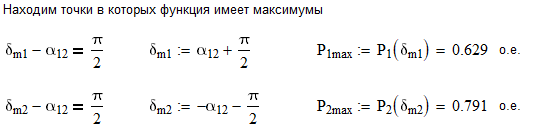

7) Дополняющие углы:

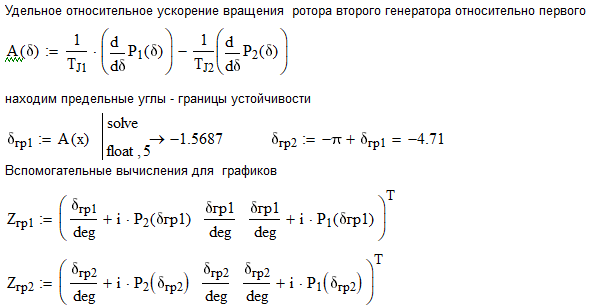

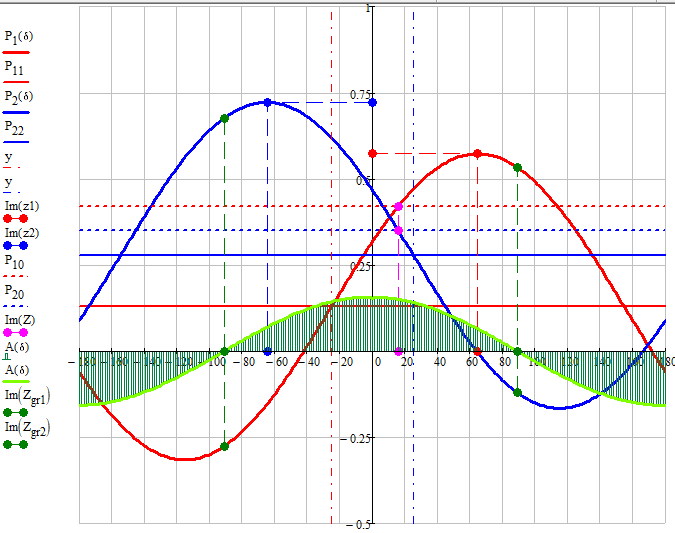

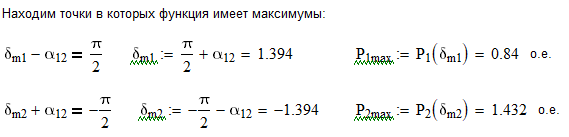

Рисунок 6 – Угловые характеристики электромагнитной мощности двухмашинной системы АРВ ПД

1.4. Расчет параметров схемы замещения при арв сильного действия

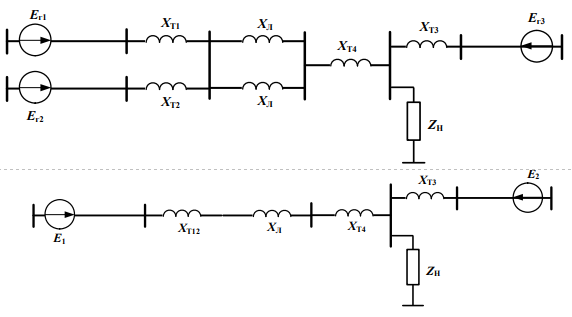

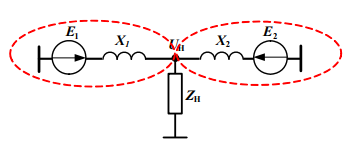

Рисунок 7 – Схема замещения энергосистемы

1. Считаем эквивалентное сопротивление схемы:

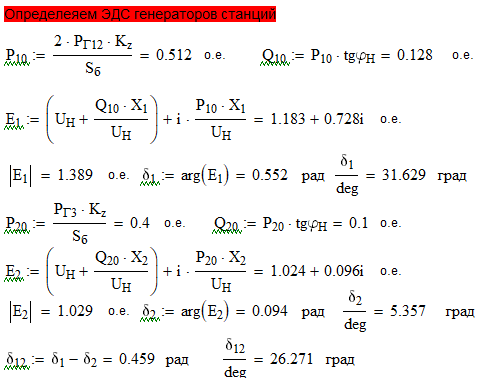

2) Определяем ЭДС генераторов

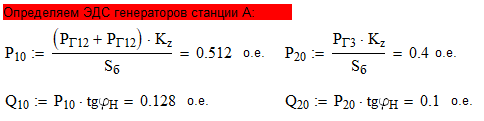

3) Определяем ЭДС генератора станций А и В:

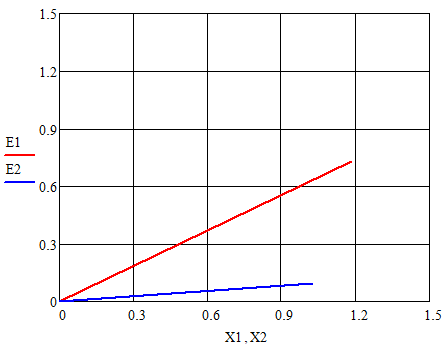

Рисунок 7 – Векторные диаграммы ЭДС

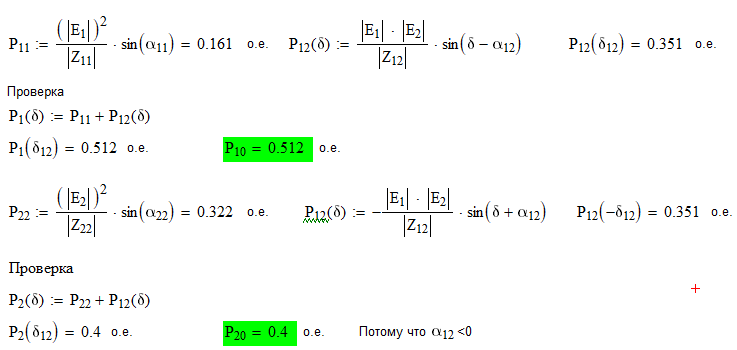

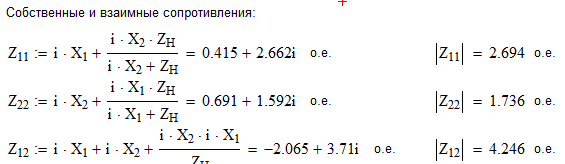

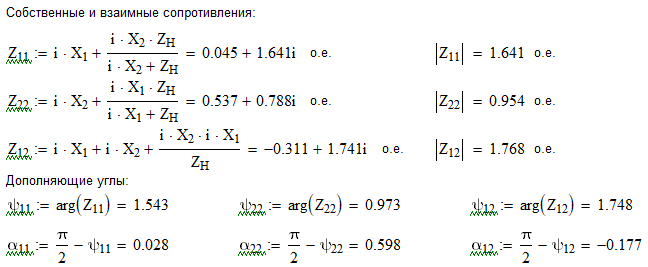

5) Определение собственных и взаимных сопротивлений:

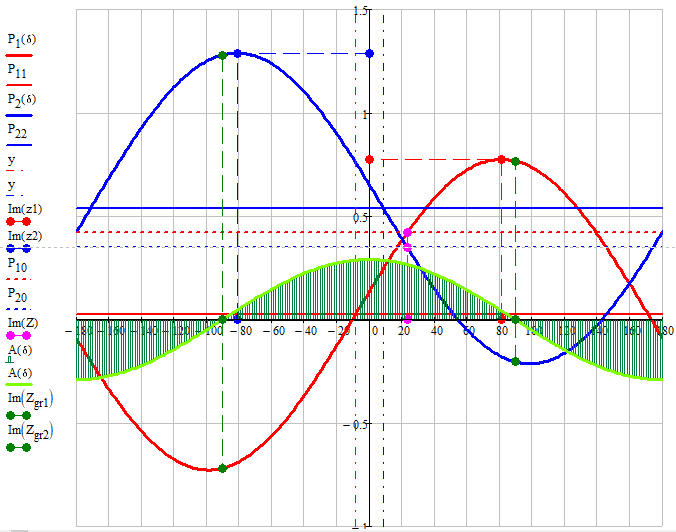

Рисунок 7 – Угловые характеристики электромагнитной мощности двухмашинной системы АРВ СД

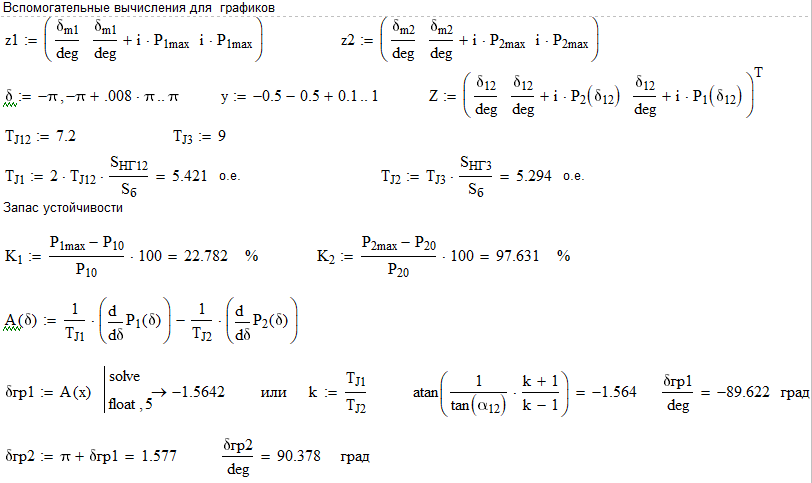

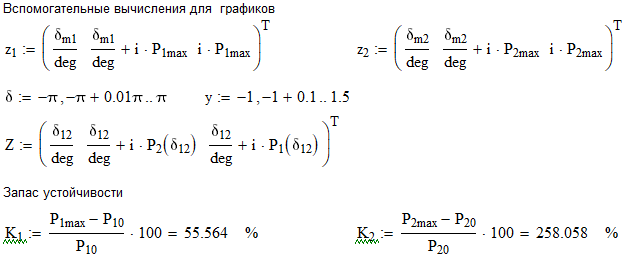

Вывод: Анализируя полученные расчеты, можно сделать вывод, что коэффициенты запаса статической устойчивости при АРВ СД больше, чем при АРВ ПД (при АРВ ПДК(А)=55,56%, К(В)=258,1% – при АРВ СД и К(А)=22,8%, К(В)=97,6% – при АРВ ПД). Это вызвано тем, что при АРВ ПД изменяется ток возбуждения пропорционально отклонению тока или напряжения статора. АРВ СД реагирует на скорость и ускорение изменения напряжения и тока статора.

2. Расчет предельного угла и времени отключения короткого замыкания для одномашинной системы

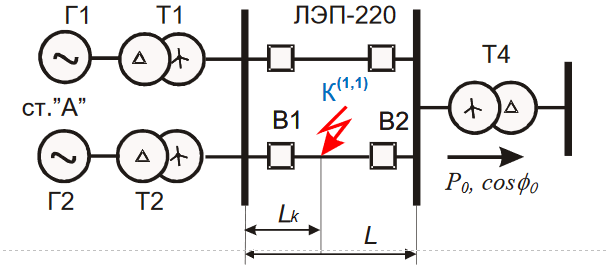

Рисунок 8 – Схема исследуемой энергосистемы

1) Для начала рисуем схемы замещения для трех режимов:

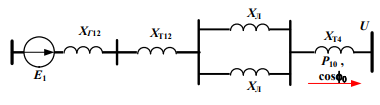

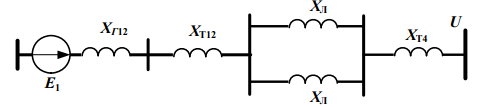

Рисунок 9 – Схема замещения для нормального режима

Рисунок 10 – Схема замещения для аварийного режима

Рисунок 11 – Схема замещения для послеаварийного режима

2.1. Расчет характеристики электромагнитной мощности нормального режима

В нормальном режиме генераторы станции «А» работают на шины неизменного напряжения и частоты (U  const,  const), передавая активную мощность P10 через Т1, Т2, двухцепную ЛЭП и Т4.

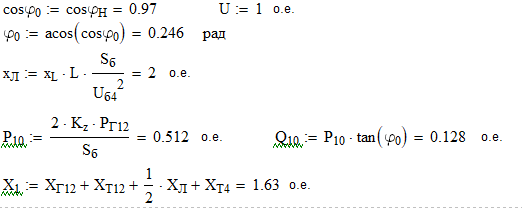

1) Данные заимствуем из первого раздела:

2) Рисуем результирующую схему замещения:

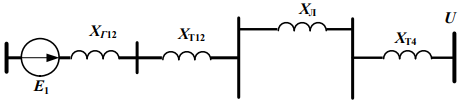

Рисунок 12 – Результирующая схема замещения

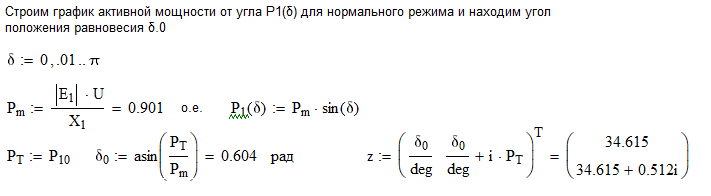

3) Далее строится угловая характеристика:

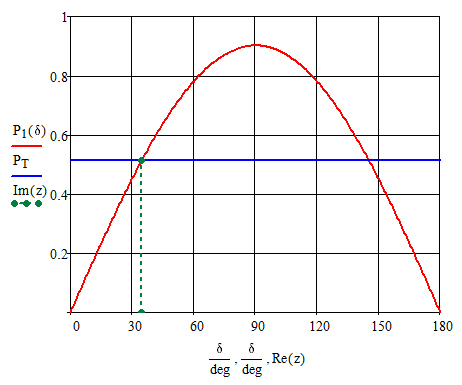

Рисунок 13 – Характеристика системы в нормальном режиме

2.2. Расчет характеристики электромагнитной мощности послеаварийного режима

Послеаварийному режиму соответствует отключение поврежденной цепи ЛЭП, поэтому схема замещения получается аналогичной схеме нормального режима, с тем отличием, что сопротивление ЛЭП будет в два раза больше.

1) Находим сопротивление схемы для послеаварийного режима:

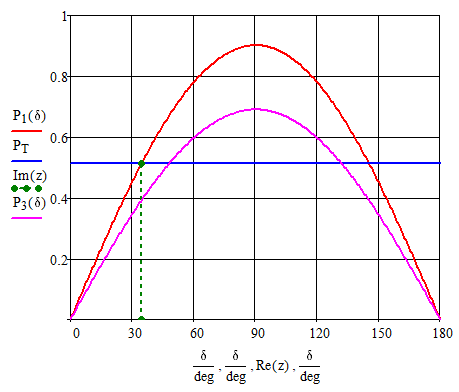

Рисунок 14 – Характеристика системы в послеаварийном режиме

2.3. Расчет характеристики электромагнитной мощности аварийного режима

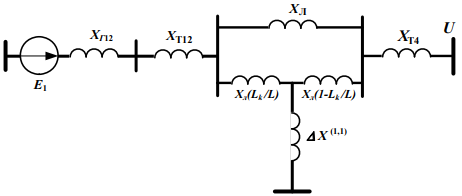

Рассчитываем схему замещения для аварийного режима

Для построения характеристики электромагнитной мощности генератора в аварийном режиме необходимо рассчитать сопротивление связи.

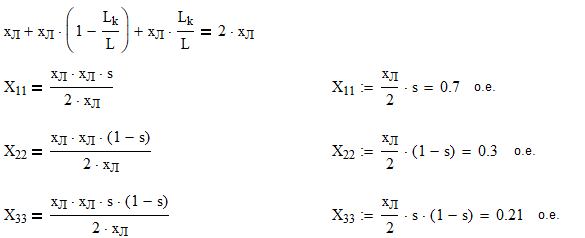

1) Находим сопротивления участков линии с коротким замыканием.

В соответствии с вариантом имеем s=0,7:

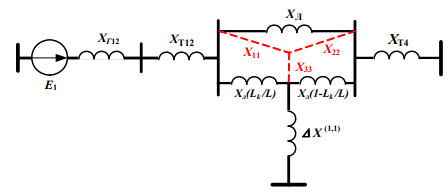

2) Преобразуем «треугольник» в «звезду» и заметим, что знаменатель при преобразованиях сопротивлений в «звезду» одинаков для всех трех сопротивлений и равен

В схеме нам не известно сопротивление поперченного шунта .

Чтобы найти сопротивление поперечного шунта необходимо определить сопротивления обратной и нулевой последовательности.

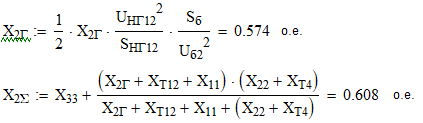

3) Находим сопротивление обратной последовательности.

Из исходных данных берем сопротивление обратной последовательности:

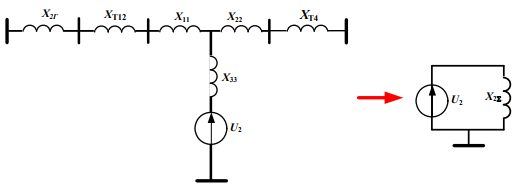

Рисунок 15 – Схема замещения обратной последовательности

так как два генератора станции А параллельно соединены.

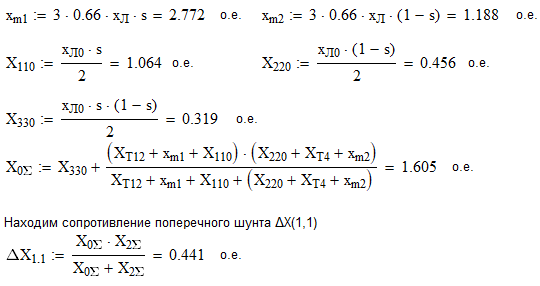

5) Находим сопротивление нулевой последовательности.

Преобразуем в «треугольник» в «звезду» и заметим, что знаменатель при преобразованиях сопротивлений в «звезду» одинаков для всех трех сопротивлений и равен

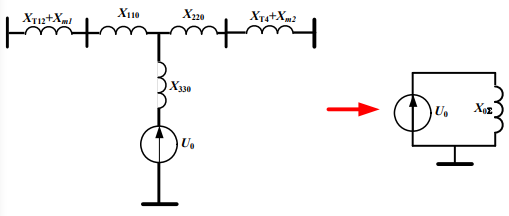

Рисунок 16 – Схема замещения нулевой последовательности

6) Находим сопротивление поперечного шунта

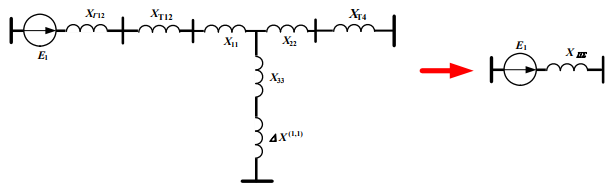

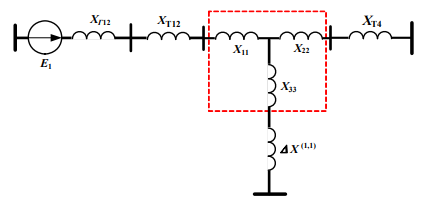

7) Наконец находим эквивалентную схему для аварийного режима

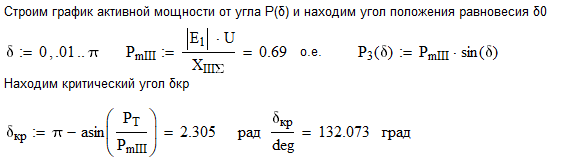

8) Строим угловую характеристику активной мощности для аварийного режима:

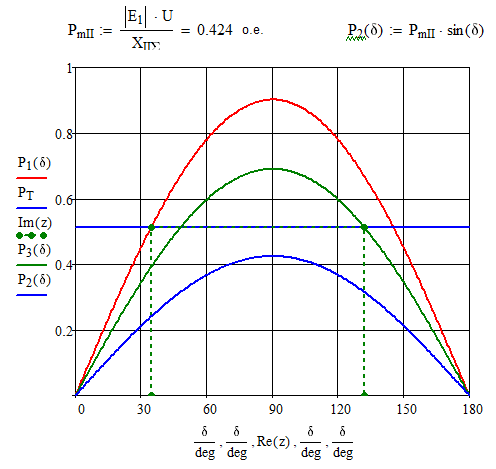

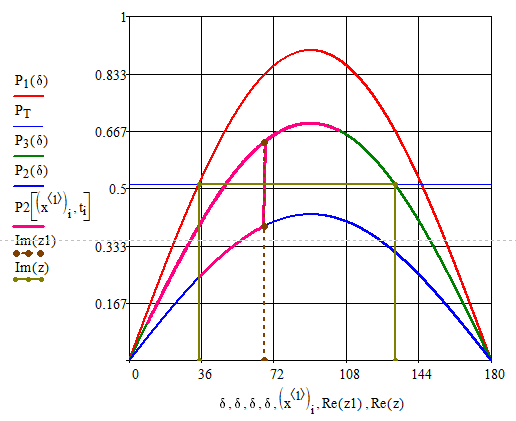

Рисунок 17 – Угловые характеристики в трех режимах

2.4. Расчет предельного угла и времени отключения кз

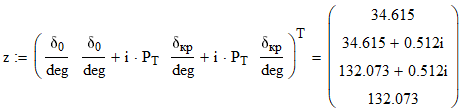

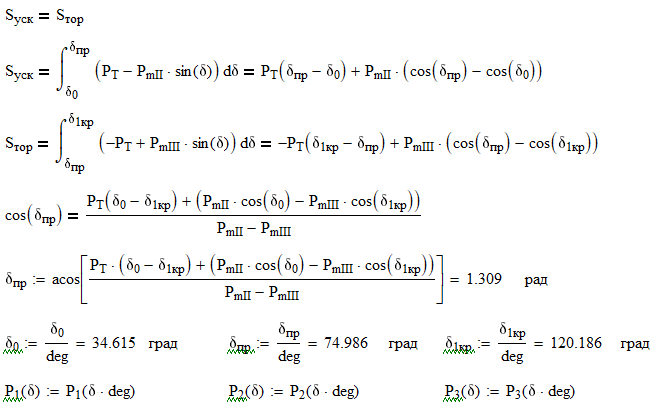

1) Для нахождения угла переключения будем использовать критерий устойчивости:

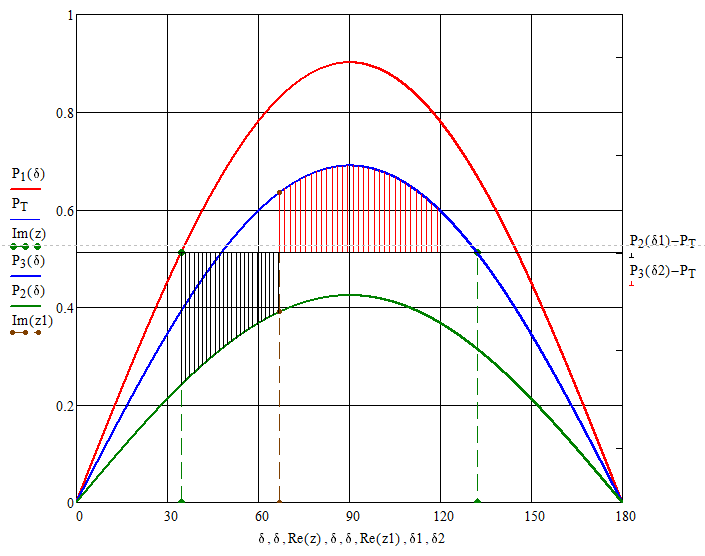

Рисунок 18 – Угловая характеристика с указанием площадок

ускорения и торможения

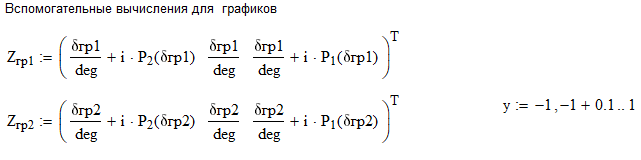

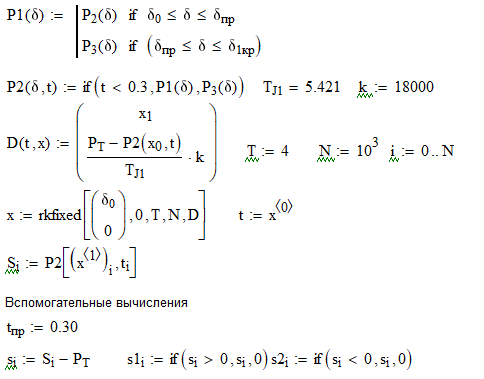

2) Дополнительные расчеты для построения фазового портрета и сепаратриссы:

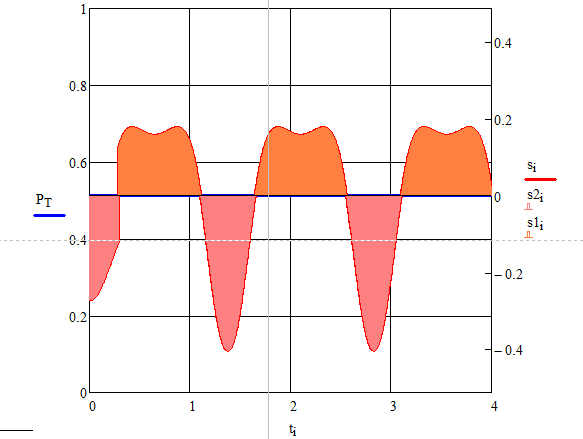

Рисунок 19 – Графики активной мощности

3) Сепаратрисса будет находиcться так:

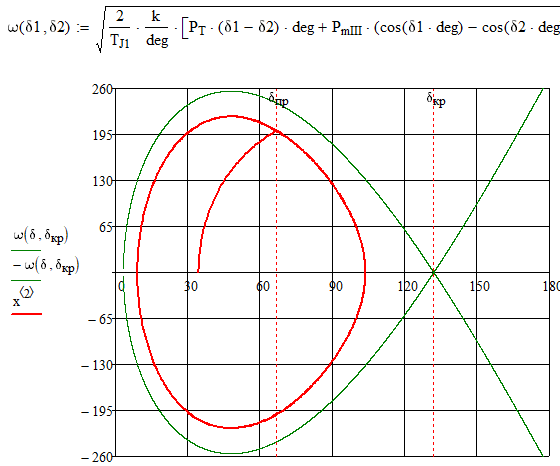

Рисунок 20 – График фазового портрета

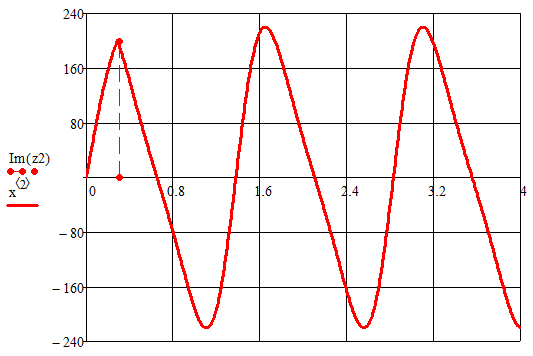

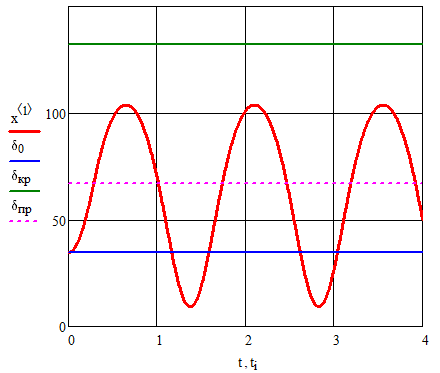

Рисунок 21 – График изменения угла во времени

Рисунок 22 – График изменения скорости во времени

В данном пункте были построены зависимости электромагнитной мощности одномашинной системы для трех режимов: нормальный, аварийный и послеаварийный (рисунок 18). Исходя из полученной характеристики (рисунок 21) можно сделать вывод, что режим устойчив, так как угол не превышает критического значения. На рисунках 20-22 показаны зависимости скорости и колебаний угла от времени. Возникновение относительной скорости вращения приводит к увеличению угла. При этом мощность генератора начинает возрастать. При дальнейшем увеличении угла мощность генератора уже превышает мощность турбины, и избыточный момент изменяет свой знак. Он начинает тормозить агрегат. Относительная скорость вращения теперь уменьшается. Далее процесс не останавливается, так как вследствие неравенства мощностей турбины и генератора на вал агрегата существует избыточный момент тормозящего характера, под влиянием которого частота вращения продолжает уменьшаться и относительная скорость становится отрицательной. Угол δ начинает уменьшаться, и рабочая точка, характеризующая процесс на характеристике мощности, перемещается в обратном направлении. Такой режим является устойчивым.
