NAT преобразует частные IP-адреса и связанные с ними номера портов TCP/UDP в общие и назначает каждому сеансу уникальный порт. Всем клиентам частной сети сопоставляется один общий IP-адрес, выданный Internet Network Information Center (InterNIC) или ISP, и каждому клиенту назначается уникальный порт, сгенерированный сервером NAT. Это сопоставление позволяет серверу NAT отправлять пакеты нужной рабочей станции в частной сети. В табл. 4.2 показано содержимое таблицы сопоставлений на компьютере с Windows Server 2008. На рисунке показан сервер NAT в небольшой сети.

16

Сервер NAT сопоставляет все частные IP-адреса общему IP-адресу 66.x.130.77, доступному из Интернета. При этом происходит следующее:

1.Клиент пытается подключиться к общему IP-адресу из внутренней частной сети.

2.Клиентский стек IP генерирует пакет, в котором указаны IP-адрес назначения (адрес узла, к которому пытается подключиться клиент), исходный IP-адрес (192.168.8.2), порт назначения (TCP или UDP), а также исходный порт.

3.IP-адрес назначения не обнаруживается в локальной подсети, поэтому пакет отправляется в основной шлюз, которым является сервер NAT.

4.NAT преобразует исходный IP-адрес клиентского пакета в общий (внешний) IP-адрес 66.x.130.77, сопоставляет исходный порт TCP или UDP, сохраняет эту информацию в таблице сопоставлений и отправляет пакет в Интернет.

5.Компьютер-получатель пакета отвечает серверу NAT, который с помощью сведений таблицы сопоставлений преобразует общий IP-адрес и номер внешнего порта в IP-заголовке в частный IP-адрес и внутренний порт клиента, которому предназначен отклик.

5. DHCP

Протокол DHCP реализован в виде службы ОС Windows Server. Роль DHCP-сервера может играть любой сервер, на котором работает служба DHCP. Сервер автоматически назначает DHCP-клиентам IP-адрес с маской подсети и другие параметры TCP/IP, такие, как IP-адреса серверов WINS, DNS, основного шлюза.

Процедура назначения IP-адреса DHCP-клиенту состоит из четырех шагов (рис. 5.1):

1.При запуске DHCP-клиент передаёт широковещательный пакет запроса DHCP-сервера. Этот этап называется фазой обнаружения аренды IP-

адреса (IP Lease Discover).

2.Все DHCP-серверы, у которых есть свободные подходящие для данной ситуации IP-адреса, посылают DHCP-клиенту пакеты предложения аренды. Эти пакеты включают МАС-адрес клиента, предлагаемый IP-адрес, маску подсети, срок действия аренды и IP-адрес DHCP-сервера, предлагающего IPадрес.

17

3.DHCP-клиент принимает предложение от первого ответившего ему DHCPсервера и посылает ему запрос аренды в виде сообщения DHCPDISCOVER с МАСадресом своей сетевой платы и своим хост-именем.

4.Этот DHCP-сервер отвечает на сообщение DHCPDISCOVER, и за клиентом закрепляется предложенный IP-адрес. Предложения же остальных DHCP-серверов просто игнорируются. Не получив подтверждения от клиента, DHCP-сервер через небольшое время освобождает этот адрес.

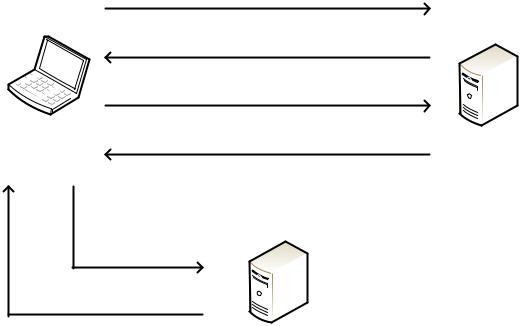

Широковещательный запрос обнаружения аренды

Предложение аренды

DHCP-сервер

Рис. 5.1

Как видно из рис. 5.1, процедура назначения IP-адреса проста, но для её работы требуется определить диапазон IP-адресов или область (scope), из которой DCHP-серверу разрешено выдавать IP-адреса.

Областью DHCP называется диапазон допустимых IP-адресов, предназначенных для DHCP-клиентов. Каждому DHCP-серверу требуется по крайней мере одна область со следующими свойствами:

диапазон IP-адресов для назначения DHCP-клиентам;

маска подсети;

срок действия аренды;

параметры области DHCP, такие, как IP-адреса DNSили WINS-серверов;

18

список резервированных адресов, позволяющий назначать конкретным DHCP-клиентам конкретные, определённые администратором IP-адреса и настройки TCP/IP.

Например, если нужно, чтобы DHCP-сервер назначал IP-адреса всем рабочим станциям в подсети 192.168.1.0/24, можно настроить для него область 192.168.1.1–192.168.1.254. Разумно назначать таким хостам, как сетевые принтеры или серверы, статические IP-адреса, поэтому имеет смысл исключить эти IP-адреса из области. Назначение IP-адресов рабочим станциям и серверам большой сети с использованием DHCP экономит время, освобождая от необходимости лично посещать все рабочие станции для их настройки. Если бы DHCP-сервер назначал только IP-адреса, то IP-адреса WINS- и DNS серверов, а также основного шлюза всё равно пришлось бы назначать вручную. Но DHCP поддерживает дополнительные параметры конфигурации (таблица), что позволяет назначать DHCP-клиентам эти настройки TCP/IP.

Агент DHCP-ретрансляции. Поскольку широковещательный трафик не передается IP-маршрутизатором, если DHCP-клиенты оказываются в подсети без DHCP-сервера (рис. 5.2), то с получением адреса будут проблемы.

Когда DHCP-клиенты из подсети А посылают широковещательный запрос для поиска DHCP-сервера, эти запросы не выходят из подсети А и не достигают DHCP-сервера, расположенного в подсети В. Эту проблему можно решить двумя способами:

19

Рис. 5.2

настроить одну или несколько рабочих станций в подсети А как агенты DHCP-ретрансляции;

настроить маршрутизатор как агент DHCP-ретрансляции.

Впервом случае такая рабочая станция, настроенная как агент DHCP-

ретрансляции, получив широковещательный запрос DHCP-клиента, передает его DHCP-серверу как одноадресный, а не широковещательный пакет, т. е. отсылает его на указанный ей раньше IP-адрес DHCP-сервера через маршрутизатор. Если же маршрутизатор совместим со стандартом DHCP/BOOTP (RFC 1542), агент DHCP-ретрансляции не нужен – эту задачу выполнит сам маршрутизатор, если, конечно, администратор не забыл его настроить.

Автоматическая частная IP-адресация (APIPA). Если DHCP-клиент пошлёт DHCP-серверу широковещательный запрос на IP-адрес в то время, когда DHCP-сервер остановлен или маршрутизатор – агент DHCP-ретран- сляции случайно выключен администратором, то широковещательный запрос не достигнет DHCP-сервера. Получит ли DHCP-клиент сообщение об ошибке из-за недоступного DHCP-сервера? Нет – его некому послать. Через некоторое время DHCP-клиент, так и не получив ответа от DHCP-сервера, может (если ему так разрешил администратор) автоматически выбрать себе IP-адрес из диапазона 169.254.0.1–169.254.255.254. Конечно, он сначала убедится, что никто другой этот адрес уже не использует. Теперь можно попытаться связаться с коллегами, которые оказались в такой же ситуации, но нужно регулярно пытаться снова получить нормальный IP-адрес от DHCP-сервера – вдруг он уже опять доступен.

Защита инфраструктуры DHCP. В сети всегда есть опасность создания неавторизованных DHCP-серверов по невнимательности (или, что хуже, по злому умыслу) пользователей. Получив от такого сервера неверную IPконфигурацию, DHCP-клиенты не смогут получать доступ к ресурсам сети.
