ПРИЛОЖЕНИЯ

А. ПРАВИЛА ВЫПОЛНЕНИЯ ЭЛЕКТРИЧЕСКИХ СХЕМ

Электрические схемы выполняются в соответствии с ГОСТами:

∙ГОСТ 2.707–76 ЕСКД Схемы. Виды и типы. Общие требования к выполнению.

∙ГОСТ 2.702–75 ЕСКД Правила выполнения электрических схем.

∙ГОСТ 2.705–70 Правила выполнения электрических схем обмоток.

∙ГОСТ 2.721–74 – 2.7518–81 Правила выполнения электрических схем цифровой вычислительной техники.

∙ГОСТ 2.721–74 – 2.758–81 Обозначения условные графические в схемах.

2.Общие требования к выполнению схем

1.Схемы выполняют без соблюдения масштаба. Линии связи – вертикальные и горизонтальные отрезки. Они должны иметь минимальное количество пересечений и изломов.

Расстояние между параллельными линиями связи не менее 3 мм.

21

2.Схемы выполняют для изделий, находящихся в выключенном поло-

жении.

3.Схемы выполняют совмещенным или разнесенным способом. Совмещенный – элементы схемы располагают близко друг от друга, все

соединено.

Разнесенный – расположение в разных местах группами.

4. При выполнении схем используют условные графические обозначения (УГО). В ряде случаев допускаются не стандартизованные УГО, тогда поясняют подписями (примечаниями). Все УГО имеют определенные размеры, которые можно пропорционально уменьшать или увеличивать.

3.Условные графические обозначения

1.Поток электромагнитной энергии, сигнал:

–движение в одном направлении;

–движение в обоих направлениях попеременно;

–движение в обоих направлениях одновременно.

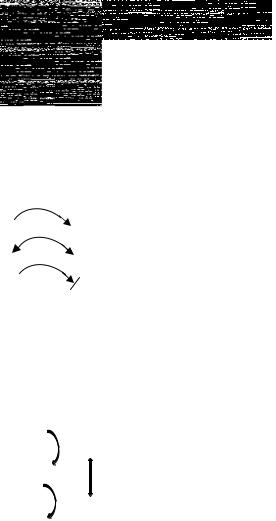

2.Движение механическое в электрической схеме:

–одностороннее;

–на определенное расстояние;

–возвратное;

–возвратно-поступательное;

– вращательное;

– возвратно-вращательное;

– вращательное с ограничением.

3. Линии механической связи в электрических схемах:

либо Передающие движение:

–одностороннее;

–возвратное;

– вращательное, вращательное возвратное;

– периодическое (17 Гц);

– винтовое.

22

4. Регулирование:

5.Трансформатор:

–ТР;

–рабочая обмотка;

–управляющая обмотка;

–дроссель (катушка индуктивности).

6.Предохранители:

–плавкий;

–плавкий с сигнальным устройством.

7.Резисторы:

–постоянный;

–0.05 Вт;

–0.125 Вт;

–0.25 Вт;

–0.5 Вт;

–1 Вт;

–2 Вт;

–5 Вт;

–резистор переменный;

– реостат;

– с нелинейным регулированием;

– с замыкающим контактом;

23

– подстроечный.

8.Конденсатор:

–постоянной емкости;

–электролитический поляризованный;

–электролитический неполяризованный (униполярный);

–переменный линейной;

–подстроечный.

9.Приборы электроизмерительные:

– показывающие;

– регистрирующие.

Внутри (A, mA, pA, V, mV, Ω, MΩ, t°, ...) – преобразователь;

– усилитель;

–диод выпрямительный;

–туннельный диод;

–обращенный диод;

–стабилитрон;

–варикап;

–динистор;

–транзистор n– p– n;

24

– транзистор p– n– p;

10. Электрические связи, провода, кабели, шины:

– провод;

– линия групповой связи (шина);

1 2

– слияние линий электрической связи в линию груп-

повой связи (отходящие в разные стороны);

3 4

1 2

– слияние линий электрической связи в линию групповой связи с изломом (для облегчения поиска связей);

34

-- - - - - - - - – линия экранирования;

–экранирование группы элементов;

–заземление;

–соединение с корпусом (общей шиной источника питания);

– пересечение линий связи;

– ответвление линий связи;

– коаксиальный кабель.

11. Устройства коммутации и контактные соединения:

либо – замыкающий контакт;

– переключающий контакт;

– переключающий со средним положением (поляризованное реле);

25
