1.     Емкость 10,3 м3

2.     Среда в аппарате токсичная, взрывоопасная

3.      Рабочее давление 0,4 МПа

.        Рабочая температура 95 0С

.        Основной материал Сталь Х18Н10Т

.        Масса аппарата 5030 кг

.        Габаритные размеры:

а) высота 9550 мм

б) диаметр 1200 мм

/4.86/

.5 Аналитический контроль производства

ГОСТ 14870-77 Измерение концентрации влаги методом Фишера

Метод заключается в растворении или диспергировании пробы в соответствующем растворителе и титровании реактивом Карла Фишера, который представляет собой смесь йода, диоксида серы, пиридина и метанола. В присутствии воды йод взаимодействует с сернистым ангидридом с образованием бесцветной йодисто-водородной кислоты и серного ангидридом в соответствии со следующим уравнением реакции:

С5Н5 · I2 + С5Н5N · SO2 + С5Н5N + H2O + CH3OH

С5Н5N · HI + С5Н5N · HSO4 CH3

За конечную точку титрования принимают момент появления свободного йода, определяемый электрометрически или визуально.

Этим методом определяется гидроскопическая, кристаллизационная, сорбированная вода.

Хроматографический метод № 307-007-92

Метод основан на хроматографическом разделении компонентов смеси с последующей их регистрацией на выходе из хроматографической колонки детектором по теплопроводности.

Хроматографический метод ТУ 2211-031 05766801

Метод основан на разделении компонентов анализируемой пробы на хроматографической колонке с последующей их регистрацией системой, связанной с пламенно-ионизационным детектором.

Потенциометрический метод № 8 Измерение водородного показателя ( pH )

Методика предназначена для измерения pH водного конденсата, сточных и производственных вод. Метод измерений Величина pH соответствует отрицательному десятичному логарифму активности ионов водорода в растворе pH=-lg ан. Водородный показатель является мерой кислотности или щелочности раствора.

Таблица 2.18 Определение среды водных растворов

Концентрация иона

Кислая среда

Нейтральная среда

Щелочная среда

[H+], г-ион/дм3

>10-7

10-7

<10-7

[OH-], г-ион/дм3

<10-7

10-7

>10-7

H

<7

7

>7


ГОСТ 4333 - 87

Сущность метода заключается в нагревании пробы нефтепродукта в открытом тигле с установленной скоростью до тех пор пока не произойдет вспышка паров (температура вспышки) нефтепродукта над его поверхностью от зажигательного устройства и пока при дальнейшем нагревании не произойдет загорание продукта (температура воспламенении) с продолжительностью горения не мене 5 секунд.

ГОСТ 14871 - 76

Цветность является условно принятой количественной характеристикой для жидких химических реактивов и их растворов, имеющих незначительную окраску.

Метод основан на определении цветности, путем визуального сравнения с цветовой шкалой.

.6 Автоматизация производства

.6.1 Описание контура регулирования расхода сырья

803-1 - диафрагма ДК 25- 100

-2 - датчик избыточного давления Метран-100 ДД-2430

-3 - барьер искробезопасности HID 2029

-4 - барьер искробезопасности HID 2037

-5 - электропневматический позиционер ЭПП-Ex

-6 - односедельный регулирующий клапан - тип НЗ РК201нж

Описание контура регулирования расхода флегмы в Кт-2

Перепад давления от диафрагмы (поз. 803-1) поступает на датчик избыточного давления с встроенным микропроцессором Метран-100 ДД-2430 (поз.803-2). Нормированный электрический сигнал в 4 - 20 мА с датчика через барьер искробезопасности HID 2029 (поз. 803-3) подается в контроллер, где он регистрируется, сравнивается с ранее заданным значением. При наличии отклонений измеряемого параметра от заданного значения система APACS вырабатывает управляющее воздействие на

односедельный регулирующий клапан - тип НЗ РК201нж (поз. 803-6) через барьер искробезопасности HID 2037 (поз. 803-4) и через электропневматический позиционер ЭПП-Ex (поз. 803-5) до тех пор, пока рассогласование не станет равным нулю.

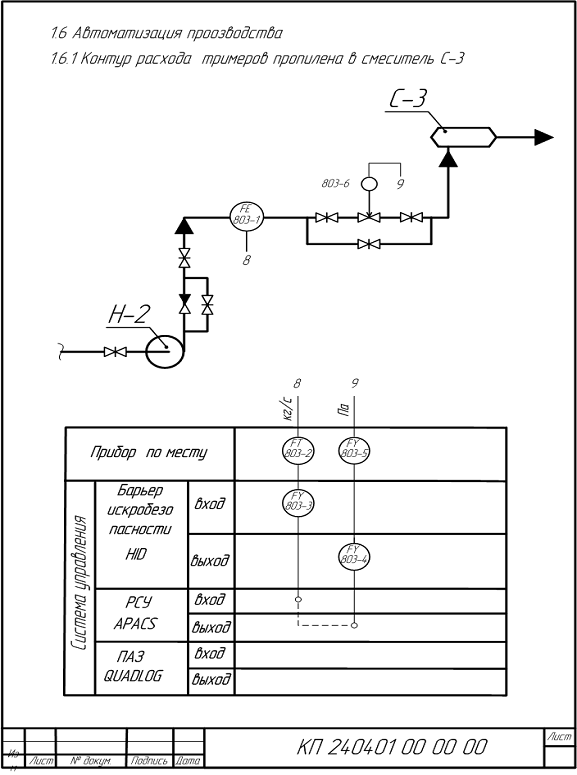

Рисунок 1. Контур расхода тримеров пропилена в смеситель С-3

.6.2 Спецификация средств КИПиА

Таблица - Спецификация средств КИПиА

Номер позиции

Наименование параметра

Место установки прибора

Контролируемая среда

Наименование и характеристика прибора

Модель прибора

Количество (шт)








600-1

Контроль давления в трубопроводе тримеров пропилена

На трубопроводе

тримеры пропилена

 Интеллектуальный датчик давления серии Метран-100-Ди-Еx предназначен для измерения и непрерывного преобразования в унифицированный аналоговый токовый сигнал 4-20 мА и/или цифровой сигнал на базе интерфейса RS485 выходной сигнал избыточного давления

Метран - 100-Ех- ДИ- 3141-МП

 1

600-2

То же

Шкаф барьеров искробезопасности

То же

Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

Модель HID 2029

1

800-1

Регулирование расхода тримеров пропиленаВ Е-1

В трубопроводе

тримеры пропилена

 Диафрагма камерная, устанавливаемая во фланцах трубопровода ДСК по ГОСТ 8.563.1, 8.563.2, 8.563.3.

Тип ДК 25-200 ГОСТ 8.563.1

1



800-2

То же

На трубопроводе

То же

 Интеллектуальный датчик давления серии Метран-100 предназначен для измерения и непрерывного преобразования в унифицированный аналоговый токовый сигнал 4-20 мА и/или цифровой сигнал в стандарте протокола HART, или цифровой сигнал на базе интерфейса RS485 входного сигнала разности давлений.

Метран-100-Ех-ДД-2430-МП

1



800-3

-//-

Шкаф барьеров искробезопасности

-//-

Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

Модель HID 2029

1



800-4

-//-

Шкаф барьеров искробезопасности

-//-

 Барьер искробезопасности серии HID выходной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

Модель HID 2037

1



800-5

-//-

На клапане

-//-

 Электропневматический позиционер. Давление питающего воздуха 0.14 мПа. Входной сигнал 0.02-0.1 мПа. Рассчитан на ход 10…100 мм. Взрывозащита: ExdsllB+H2T6

ЭПП-Ex

1



800-6


На трубопроводе

-//-

 Исполнительный механизм регулирующий клапан с пневмоприводом

Тип НЗ РК201нж 100 160 Р

1



801-2

То же

Шкаф барьеров искробезопасности

То же

Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

Модель HID 2029

1



801-3

-//-

Шкаф барьеров искробезопасности

-//-

 Барьер искробезопасности серии HID выходной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

Модель HID 2037

1



700-1

Температура в Е-1

На трубопроводе

тримеры пропилена

Термопреобразователь с унифицированным сигналом предназначен для измерения температуры нейтральных и агрессивных сред, применяют во взрывоопасных зонах. Диапазон унифицированного выходного сигнала постоянного тока 4-20 мА

ТСП Метран-256

1



700-2

То же

Шкаф барьеров искробезопасности

То же

 Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

HID 2071

 1



802-1

Регулирование давления в Е-1

На трубопроводе

Азот

 Интеллектуальный датчик давления серии Метран-100-Ди-Еx предназначен для измерения и непрерывного преобразования в унифицированный аналоговый токовый сигнал 4-20 мА и/или цифровой сигнал на базе интерфейса RS485 выходной сигнал избыточного давления

Метран - 100-Ех- ДИ- 3141-МП

 1



802-2

То же

Шкаф барьеров искробезопасности

То же

 Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

Модель HID 2029

1



802-3


Шкаф барьеров искробезопасности

-//-

 Барьер искробезопасности серии HID выходной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

Модель HID 2037

1



802-4

-//-

На клапане

-//-

 Электропневматический позиционер. Давление питающего воздуха 0.14 мПа. Входной сигнал 0.02-0.1 мПа. Рассчитан на ход 10…100 мм. Взрывозащита: ExdsllB+H2T6

ЭПП-Ex

 1



802-5

-//-

На трубопроводе

-//-

Исполнительный механизм регулирующий клапан с пневмоприводом

Тип НЗ РК201нж 50 160 Р

 1



803-1

Регулирование расхода тримеров пропиленав С-1

В трубопроводе

тримеры пропилена

 Диафрагма камерная, устанавливаемая во фланцах трубопровода ДСК по ГОСТ 8.563.1, 8.563.2, 8.563.3.

Тип ДК 25-200 ГОСТ 8.563.1

1



803-2

То же

На трубопроводе

То же

 Интеллектуальный датчик давления серии Метран-100 предназначен для измерения и непрерывного преобразования в унифицированный аналоговый токовый сигнал 4-20 мА и/или цифровой сигнал в стандарте протокола HART, или цифровой сигнал на базе интерфейса RS485 входного сигнала разности давлений.

Метран-100-Ех-ДД-2430-МП

1



803-3

-//-

Шкаф барьеров искробезопасности

-//-

Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

Модель HID 2029

1



803-4

-//-

Шкаф барьеров искробезопасности

 Барьер искробезопасности серии HID выходной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

Модель HID 2037

1



803-5

-//-

На клапане

-//-

 Электропневматический позиционер. Давление питающего воздуха 0.14 мПа. Входной сигнал 0.02-0.1 мПа. Рассчитан на ход 10…100 мм. Взрывозащита: ExdsllB+H2T6

ЭПП-Ex

1



803-6


На трубопроводе

-//-

 Исполнительный механизм регулирующий клапан с пневмоприводом

Тип НЗ РК201нж 100 160 Р

1



804-1

Регулирование расхода фенолав С-1

В трубопроводе

фенол

 Диафрагма камерная, устанавливаемая во фланцах трубопровода ДСК по ГОСТ 8.563.1, 8.563.2, 8.563.3.

Тип ДК 25-200 ГОСТ 8.563.1

1



804-2

То же

На трубопроводе

То же

 Интеллектуальный датчик давления серии Метран-100 предназначен для измерения и непрерывного преобразования в унифицированный аналоговый токовый сигнал 4-20 мА и/или цифровой сигнал в стандарте протокола HART, или цифровой сигнал на базе интерфейса RS485 входного сигнала разности давлений.

Метран-100-Ех-ДД-2430-МП

1



804-3

-//-

Шкаф барьеров искробезопасности

-//-

Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

Модель HID 2029

1



804-4

-//-

Шкаф барьеров искробезопасности

-//-

 Барьер искробезопасности серии HID выходной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

Модель HID 2037

1



804-5

-//-

На клапане

-//-

 Электропневматический позиционер. Давление питающего воздуха 0.14 мПа. Входной сигнал 0.02-0.1 мПа. Рассчитан на ход 10…100 мм. Взрывозащита: ExdsllB+H2T6

ЭПП-Ex

1



804-6


На трубопроводе

-//-

 Исполнительный механизм регулирующий клапан с пневмоприводом

Тип НЗ РК201нж 100 160 Р

1



701-1

Температура алкилата до Т-4

На трубопроводе

алкилат

Термопреобразователь с унифицированным сигналом предназначен для измерения температуры нейтральных и агрессивных сред, применяют во взрывоопасных зонах. Диапазон унифицированного выходного сигнала постоянного тока 4-20 мА

ТСП Метран-256

1



701-2

То же

Шкаф барьеров искробезопасности

То же

 Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

HID 2071

 1



702-1

Температура алкилата после Т-4

На трубопроводе

алкилат

Термопреобразователь с унифицированным сигналом предназначен для измерения температуры нейтральных и агрессивных сред, применяют во взрывоопасных зонах. Диапазон унифицированного выходного сигнала постоянного тока 4-20 мА

ТСП Метран-256

1



702-2

То же

Шкаф барьеров искробезопасности

То же

 Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

HID 2071

 1





601-1

Контроль давления алкилата на входе в Р-5

На трубопроводе

алкилат

 Интеллектуальный датчик давления серии Метран-100-Ди-Еx предназначен для измерения и непрерывного преобразования в унифицированный аналоговый токовый сигнал 4-20 мА и/или цифровой сигнал на базе интерфейса RS485 выходной сигнал избыточного давления

Метран - 100-Ех- ДИ- 3141-МП

 1





601-2

То же

Шкаф барьеров искробезопасности

То же

Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

Модель HID 2029

1





805-1

Регулирование расхода промводы на выходе из Т-4

В трубопроводе

промвода

 Диафрагма камерная, устанавливаемая во фланцах трубопровода ДСК по ГОСТ 8.563.1, 8.563.2, 8.563.3.

Тип ДК 25-200 ГОСТ 8.563.1

1





805-2

То же

На трубопроводе

То же

 Интеллектуальный датчик давления серии Метран-100 предназначен для измерения и непрерывного преобразования в унифицированный аналоговый токовый сигнал 4-20 мА и/или цифровой сигнал в стандарте протокола HART, или цифровой сигнал на базе интерфейса RS485 входного сигнала разности давлений.

Метран-100-Ех-ДД-2430-МП

1





805-3

-//-

Шкаф барьеров искробезопасности

-//-

Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

Модель HID 2029

1





805-4

-//-

Шкаф барьеров искробезопасности

-//-

 Барьер искробезопасности серии HID выходной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

Модель HID 2037

1





805-5

-//-

На клапане

-//-

 Электропневматический позиционер. Давление питающего воздуха 0.14 мПа. Входной сигнал 0.02-0.1 мПа. Рассчитан на ход 10…100 мм. Взрывозащита: ExdsllB+H2T6

ЭПП-Ex

1





805-6


На трубопроводе

-//-

 Исполнительный механизм регулирующий клапан с пневмоприводом

Тип НО РК201нж 100 160 Р

1





806-1

Температура верха Р-5

На трубопроводе

алкилат

Термопреобразователь с унифицированным сигналом предназначен для измерения температуры нейтральных и агрессивных сред, применяют во взрывоопасных зонах. Диапазон унифицированного выходного сигнала постоянного тока 4-20 мА

ТСП Метран-256

1





806-2

То же

Шкаф барьеров искробезопасности

То же

 Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

HID 2071

 1





806-3

То же

Шкаф барьеров искробезопасности

То же

Барьер искробезопасности с гальванической развязкой, выходной. Сигнал опасной зоны (вход) - 4-20 мА. Сигнал безопасной зоны (выход) - 4-20 мА. Питание 24 В постоянного тока. Одноканальный.

Модель HiD 2037

1





806-4

-//-

-//-

-//-

Клапан отсечной, 0% закрыт, 100% открыт

ЭПКД-83

1





703-1

Температура середины Р-5

На трубопроводе

алкилат

Термопреобразователь с унифицированным сигналом предназначен для измерения температуры нейтральных и агрессивных сред, применяют во взрывоопасных зонах. Диапазон унифицированного выходного сигнала постоянного тока 4-20 мА

ТСП Метран-256

1





703-2

То же

Шкаф барьеров искробезопасности

То же

 Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

HID 2071

 1





704-1

Температура низа Р-5

На трубопроводе

алкилат

Термопреобразователь с унифицированным сигналом предназначен для измерения температуры нейтральных и агрессивных сред, применяют во взрывоопасных зонах. Диапазон унифицированного выходного сигнала постоянного тока 4-20 мА

ТСП Метран-256

1





704-2

То же

Шкаф барьеров искробезопасности

То же

Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

HID 2071

 1





602-1

Контроль давления Р-5

На трубопроводе

алкилат

 Интеллектуальный датчик давления серии Метран-100-Ди-Еx предназначен для измерения и непрерывного преобразования в унифицированный аналоговый токовый сигнал 4-20 мА и/или цифровой сигнал на базе интерфейса RS485 выходной сигнал избыточного давления

Метран - 100-Ех- ДИ- 3141-МП

 1





602-2

То же

Шкаф барьеров искробезопасности

То же

Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

Модель HID 2029

1





805-1

Регулирование расхода промводы на выходе из Т-6

В трубопроводе

промвода

 Диафрагма камерная, устанавливаемая во фланцах трубопровода ДСК по ГОСТ 8.563.1, 8.563.2, 8.563.3.

Тип ДК 25-200 ГОСТ 8.563.1

1





805-2

То же

На трубопроводе

То же

 Интеллектуальный датчик давления серии Метран-100 предназначен для измерения и непрерывного преобразования в унифицированный аналоговый токовый сигнал 4-20 мА и/или цифровой сигнал в стандарте протокола HART, или цифровой сигнал на базе интерфейса RS485 входного сигнала разности давлений.

Метран-100-Ех-ДД-2430-МП

1





805-3

-//-

Шкаф барьеров искробезопасности

-//-

Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

Модель HID 2029

1





805-4

-//-

Шкаф барьеров искробезопасности

-//-

 Барьер искробезопасности серии HID выходной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

Модель HID 2037

1





805-5

-//-

На клапане

-//-

 Электропневматический позиционер. Давление питающего воздуха 0.14 мПа. Входной сигнал 0.02-0.1 мПа. Рассчитан на ход 10…100 мм. Взрывозащита: ExdsllB+H2T6

ЭПП-Ex

1





805-6


На трубопроводе

-//-

 Исполнительный механизм регулирующий клапан с пневмоприводом

Тип НЗ РК201нж 100 160 Р

1





806-1

Температура верха Р-7

На трубопроводе

алкилат

Термопреобразователь с унифицированным сигналом предназначен для измерения температуры нейтральных и агрессивных сред, применяют во взрывоопасных зонах. Диапазон унифицированного выходного сигнала постоянного тока 4-20 мА

ТСП Метран-256

1





806-2

То же

Шкаф барьеров искробезопасности

То же

 Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

HID 2071

 1





705-1

Температура середины Р-7

На трубопроводе

алкилат

Термопреобразователь с унифицированным сигналом предназначен для измерения температуры нейтральных и агрессивных сред, применяют во взрывоопасных зонах. Диапазон унифицированного выходного сигнала постоянного тока 4-20 мА

ТСП Метран-256

1





705-2

То же

Шкаф барьеров искробезопасности

То же

Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

HID 2071

 1





706-1

Температура низа Р-7

На трубопроводе

алкилат

Термопреобразователь с унифицированным сигналом предназначен для измерения температуры нейтральных и агрессивных сред, применяют во взрывоопасных зонах. Диапазон унифицированного выходного сигнала постоянного тока 4-20 мА

ТСП Метран-256

1





706-2

То же

Шкаф барьеров искробезопасности

То же

Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

HID 2071

 1





603-1

Контроль давления Р-7

На трубопроводе

алкилат

 Интеллектуальный датчик давления серии Метран-100-Ди-Еx предназначен для измерения и непрерывного преобразования в унифицированный аналоговый токовый сигнал 4-20 мА и/или цифровой сигнал на базе интерфейса RS485 выходной сигнал избыточного давления

Метран - 100-Ех- ДИ- 3141-МП

 1





603-2

То же

Шкаф барьеров искробезопасности

То же

Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

Модель HID 2029

1





500-1

Контроль уровня в Е-8

На трубопроводе

алкилат

Интеллектуальный датчик давления серии Метран-100 предназначен для измерения и непрерывного преобразования в унифицированный аналоговый токовый сигнал 4-20 мА и/или цифровой сигнал в стандарте протокола HART, или цифровой сигнал на базе интерфейса RS485 гидростатического давления

 Метран-100-ДГ-Ех

1





500-2

То же

Шкаф барьеров искробезопасности

То же

Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

Модель HID 2029

1





809-1

рН алкилата после реакторов алкилирования

в трубопроводе

алкилат

Электрод со встроенным температурным сенсором Рt -100, длина 120мм, диаметр 12 мм. Температура измеряемой среды 0-120оС. Диапазон измеряемой среды 0-14.

CPS 11-2-BA2ESA

1





809-2

То же

На трубопроводе

То же

Преобразователь измерительный рН метра с кристаллическим дисплеем. Выходной сигнал 4÷20 мА, погрешность измерения 0,1%. Температура окружающей среды -20 ÷ +55 оС

MWP ROCPM 431- Модель 542/049А

1





809-3

-//-

Шкаф барьеров искробезопасности

-//-

 Барьер искробезопасности серии HID выходной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

Модель HID 2037

1





501-1

Контроль расхода алкилата на выходе из реакторов

В трубопроводе

алкилат

 Диафрагма камерная, устанавливаемая во фланцах трубопровода ДСК по ГОСТ 8.563.1, 8.563.2, 8.563.3.

Тип ДК 25-200 ГОСТ 8.563.1

1





502-2

На трубопроводе

То же

 Интеллектуальный датчик давления серии Метран-100 предназначен для измерения и непрерывного преобразования в унифицированный аналоговый токовый сигнал 4-20 мА и/или цифровой сигнал в стандарте протокола HART, или цифровой сигнал на базе интерфейса RS485 входного сигнала разности давлений.

Метран-100-Ех-ДД-2430-МП

1





503-3

-//-

Шкаф барьеров искробезопасности

-//-

Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

Модель HID 2029

1





810-1

Регулирование давления в Е-11

На трубопроводе

Азот

 Интеллектуальный датчик давления серии Метран-100-Ди-Еx предназначен для измерения и непрерывного преобразования в унифицированный аналоговый токовый сигнал 4-20 мА и/или цифровой сигнал на базе интерфейса RS485 выходной сигнал избыточного давления

Метран - 100-Ех- ДИ- 3141-МП

 1





810-2

То же

Шкаф барьеров искробезопасности

То же

 Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

Модель HID 2029

1





810-3


Шкаф барьеров искробезопасности

-//-

 Барьер искробезопасности серии HID выходной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА

Модель HID 2037

1





810-4

-//-

На клапане

-//-

 Электропневматический позиционер. Давление питающего воздуха 0.14 мПа. Входной сигнал 0.02-0.1 мПа. Рассчитан на ход 10…100 мм. Взрывозащита: ExdsllB+H2T6

ЭПП-Ex

 1





810-5

-//-

На трубопроводе

-//-

Исполнительный механизм регулирующий клапан с пневмоприводом

Тип НО РК201нж 50 160 Р

 1



1.7 Охрана труда и безопасность производства

Требования к обеспечению взрывоопасности процесса алкилирования фенола.

Проектируемая установка производства алкилфенолов размещена в непосредственной близости от крупных предприятий: «НШЗ», завода «Эластик», ТЭЦ-1, ОАО «НКНХ» вблизи г. Нижнекамска с учетом “розы ветров”. Господствующие здесь ветра уносят значительную часть вредных выбросов в противоположную сторону от жилых массивов. Технологическое оборудование размещено на наружной установке размерами 24 на 24 метра высотой 17 метров. Управление технологическим процессом автоматизировано, осуществляется дистанционно при помощи системы APACS из здания операторной. Размеры операторной 15 на 20 метров высота 4 метра.

На основании свойств веществ по нормам пожарной безопасности НПБ 105-03 устанавливаем категорию и класс взрывоопасной зоны: для операторной категория “Д”, а для производства категория ”Ан”. Согласно ПБ 09.107-03 по энергетическому потенциалу взрыва и количеству взрывоопасных веществ процесс относится к I категории, так как Q > 54 и m > 9600 кг.

Согласно ПУЭ наружная установка относится к классу взрывоопасной зоны - В-1г.

Согласно ГОСТ 12.2.007.0-75 к электротехническим изделиям на наружных установках и в операторной используется трехфазное четырех проводная глухозаземленная электрическая сеть U = 380/220В. В соответствии с ПУЭ по степени опасности поражения электрическим током наружная установка приравнивается к особо опасным помещениям, операторная относится к помещениям без повышенной опасности.

По степени опасности поражения людей электрическим током операторная относится к классу повышенной опасности. Для операторной, согласно ПУЭ, минимальная допустимая степень защиты электрооборудования соответствует IP44 (от попадания твердых веществ диаметром более 1 мм и брызг воды в любом направлении).

В соответствии с ГОСТ 12.1.019-79 и ГОСТ 12.1.009-76 электробезопасность персонала обеспечивается конструктивными решениями электроустановок; применение защитного заземления всего оборудования, размещение электрооборудования РСУ в закрытых шкафах.

Все конструкции электрооборудования соответствуют условиям эксплуатации и обеспечивают защиту персонала от соприкосновения с токоведущими частями.

Для предотвращения нарушения изоляции от действия влаги все кабельное хозяйство герметизируется в трубные разводки.

Источником воспламенения являются: раскалённые или нагретые стенки оборудования, искры электрооборудования, статическое электричество, искры удара и трения.

Здания и сооружения проектируемого производства выполнены из железобетона и относятся ко II степени огнестойкости.

При подготовке на ремонт аппараты продувают азотом. Всё оборудование и соединения являются герметичными. Ремонтные работы проводятся только искробезопасным инструментом. С целью своевременного обнаружения пожара предусмотрена автоматически действующая сигнализация. В помещениях предусмотрена система электрической пожарной сигнализации, с целью обнаружения начальной стадии пожара с ручным и автоматическим включением. Для ручного включения используются кнопочные извещатели типа ПКИЛ-9. Для автоматического включения используются дымовые извещатели типа ДИ-1. Во взрывоопасной среде используются извещатели взрывозащищенного исполнения ДСП-1АГ (дифференциальные).

Для тушения пожара в цехе предусмотрены следующие первичные средства пожаротушения: противопожарный водопровод, огнетушители, асбестовые одеяла, песок, азот,

водяной пар. По периметру цеха расположены лафетные установки и пожарные гидранты.

Для тушения электрооборудования применяют углекислотные и порошковые огнетушители ОУ-8, ОУ-25, ОП-100.

С целью своевременного оповещения о возникновении пожара, а также вызова пожарных команд действует система пожарной связи.

Согласно пожарно-технической классификации в зданиях выполнены необходимые требования по безопасной эвакуации людей через эвакуационные выходы. Количество эвакуационных выходов - два.

Во избежание термических ожогов оборудование и трубопроводы с высокой температурой стенок изолированы минеральной ватой и оцинкованными металлическими листами.

Для защиты аппаратов, от избыточного давления сверх допустимого, применяются предохранительные клапаны марки ППК4-150-40, ППК4-125-40.

При проведении процесса выделения необходимо измерять температуру, давление и уровень в аппаратах, а так же расход поступающих продуктов.

Для измерения давления используется интеллектуальный датчик избыточного давления фирмы «Метран» во взрывозащищенном исполнении. Уровень измеряем цифровым датчиком уровня буйковым фирмы Masoneilan

во взрывозащищенном исполнении. Для измерения температуры используем термопреобразователь сопротивления платиновый. Расход измеряем диафрагмой камерной для трубопроводов фирмы «Метран». Управление процессом осуществляется дистанционно из операторной.

Контроллер обеспечивает поддержание заданных параметров процесса и быстроту регулирования, осуществляет сигнализацию и блокировку при отклонении параметров от допустимых величин по заданной программе.

.8 Промышленная экология

Защита водного бассейна от промышленных стоков.

На установке алкилирования фенола тримерами пропилена имеется следующее выбросы в сточные воды ОАО «НКНХ» в таблице 4 .

Сточные воды образуются: при подготовке емкостного и теплообменного оборудования к ремонту (1 раз в год). Сбрасываются в ХЗК через колодцы. ПДК для водоемов санитарно-бытового водопользования установлена для фенола 0,1 мг/л. ПДК для рыбо - хозяйственных вод для фенола 0,025мг/л.

Таблица 4. Сточные воды

Наименование стока

Количество образования сточных вод, м 3/ч

Установленная норма содержания загрязнений в стоках, мг/л

При подготовке емкостного и теплообменного оборудования

ы320,0

ПК-50,0 мг О2/дм3


Стоки из ХЗК попадают на БОС. Нормы для слива воды ХЗК, ХПК не выше 500мг/л, рН - 6,5÷12,5, при несоответствии, стоки выдавливаются на отпарку органики. Состояние воды анализируется на ХПК бихроматным способом №25.

Для защиты водоемов от вредных выбросов и предотвращения загрязнения почвы в цехе оборудованы лотки и подземные емкости для сбора атмосферных осадков, из которых по мере накопления стоки откачиваются в химически загрязненную канализацию.

Методы очистки производственных сточных вод принято подразделять на механические, химические, биологические и физико-химические. Указанными методами сточную воду кондиционируют для последующей очистки, либо полностью очищают от примесей.

При этом очистка может быть осуществлена как с выделением примесей в газообразную, твёрдую или жидкую фазу, так и с разрушением их.

2. Расчётная часть

.1 Материальный баланс производства

Исходные данные:

С6Н6О + С9Н18 = С15Н24О - целевая реакция образования алкилфенола; (1)

(94) (126) (220)

С6Н6О + 2 С9Н18 = С24Н42О - побочная реакция образования

(94) (126) (346)

диалкилфенола. (2)

Производительность установки по алкилфенолу составляет 125000

тонн в год.

Календарный фонд времени 365 дней.

Время, затраченное на капитальный ремонт - 10 дней.

Конверсия по тримерам пропилена составляет 98,5 %.

Состав реакционной смеси (% масс)

Фенол - 60

Тримеры пропилена - 40

Состав алкилата (% масс )

Алкилфенол - 58,60

В том числе:

Фенол - 32,65

Тримеры пропилена - 0,60

Диалкилфенол -7,65

Решение:

Процесс считается непрерывным.

Составляем схему материальных потоков

Рисунок 2.1 Схема материальных потоков производства алкилфенола

Р - реактор алкилирования фенола тримерами пропилена; G1 - материальный поток фенола и тримеров пропилена соответственно; G2 - питание колонны Кт-1, алкилат

Эффективный фонд работы оборудования (час)

Тэф=Тк - ∑Тр

Тэф=365 · 24 - 10 · 24=8520 часов

Производительность по алкилфенолу (кг/час)

Исходя из содержания алкилфенола в потоке G2, определяем количество этого продукта, а также количество компонентов, входящих в этот поток помимо алкилфенола (кг/час)

Алкилфенол

,36-100%

Х-58,60%

Х=8597,42 кг/ч

Фенол

,36-100%

Х-32,65%

Х=4790,20кг/ч

Тримеры пропилена

,36-100%

Х-0,60%

Х=88,03кг/ч

Тяжелые остатки

,36-100%

Х-0,49%

Х=71,89%

Диалкилфенол

,36-100%

Х-7,65%

Х=1122,36кг/ч

Питание колонны Кт-1 - алкилат реактора Р-1 (поток G2). Исходя из конверсии по тримерам пропилена, определяем количество поданного сырья. Рассчитываем количество участников реакции (1) (кг/час)

 - Фенол

 - Тримеры пропилена

Рассчитываем количество участников реакции (2) (кг/час)

 - Фенол

 - Тримеры пропилена

Определяем общее количество веществ, принявших участие в реакциях (1) и (2)

 - Фенол

 - Тримеры пропилена

Источник: https://www.bibliofond.ru/detail.aspx?id=875756

Смотрите также:

1 ТА области ГРУДИ
Документ
Конечный вариант
Опыт применения Кваматела в консервативном лечении язвенных кровотечений
Очарованный странник Леонида Юзефовича
Передача эмоциональной информации в переводе научно-популярного текста (на материале выступлений Ted Talks)
Право собственности на землю
Психологические особенности личности потерпевшего от экономических преступлений
Семья как фактор воспитания
Тушение пожаров в сельских населенных пунктах при недостатке воды и сильном ветре
