Материал: Аппаратура для электроэнцефалографических исследований. Журавлев Д.В

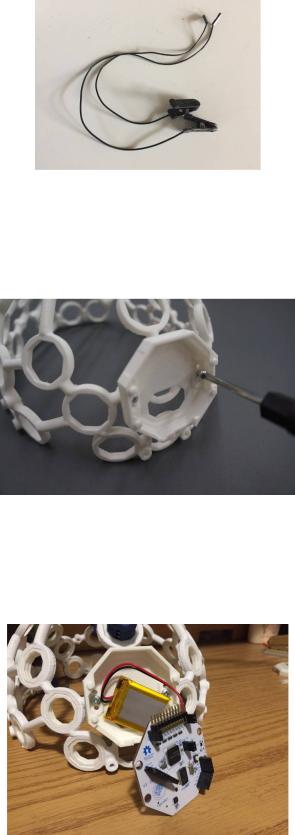

Внешний вид зажимов для ушей показан на рис. 6.14.

Рис. 6.14. Зажимы для ушей

Корпус-держатель печатной платы необходимо привинтить к основанию гарнитуры, как показано на рис. 6.15.

Рис. 6.15. Корпус-держатель печатной платы

Вариант размещения аккумуляторной батареи и печатной платы показан на рис. 6.16.

Рис. 6.16. Вариант размещения аккумуляторной батареи

160

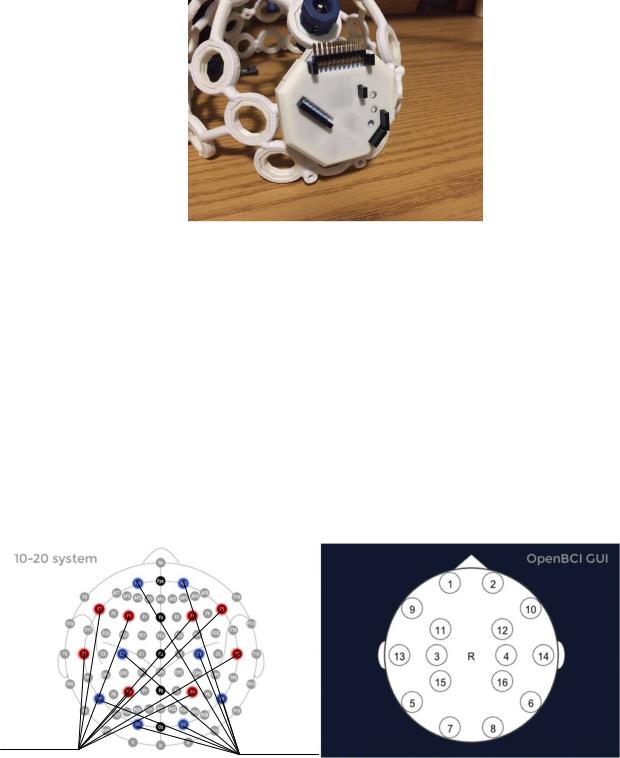

Вид печатной платы в закрытом корпусе показан на рис. 6.17.

Рис. 6.17. Вид печатной платы в закрытом корпусе

6.5. Места размещения электродов при регистрации ЭЭГ

Расположение электродов рекомендуется проводить по системе 10-20, которая является международным признанным стандартом для размещения электродов ЭЭГ.

На рис. 6.18 показано расположение электродов по умолчанию по системе 10-20 для передачи в графический интерфейс программы.

Синие кружки указывают на 8 стандартных отведений по системе 10-20 (каналы 1-8) для платы Cyton. Красные кружки указывают на расположение по умолчанию каналов с 9-го по 16-й по системе 10-20 при использовании 16-ти канальной платы.

Рис. 6.18. Расположение электродов по умолчанию

Далее рассмотрим подключение к синим узлам по системе 10-20 (каналы 1-8 для настроек программы по умолчанию). Каналы по системе 10-20 выглядят следующим образом:

161

-канал 1 (N1P) - Fp1;

-канал 2 (N2P) - Fp2;

-канал 3 (N3P) - C3;

-канал 4 (N4P) - C4;

-канал 5 (N5P) - P7;

-канал 6 (N6P) - P8;

-канал 7 (N7P) - O1;

-канал 8 (N8P) - O2.

На рис. 6.19 показана еще одна схема расположения электродов по системе 10-20.

Рис. 6.19. Схема расположения электродов по системе 10-20

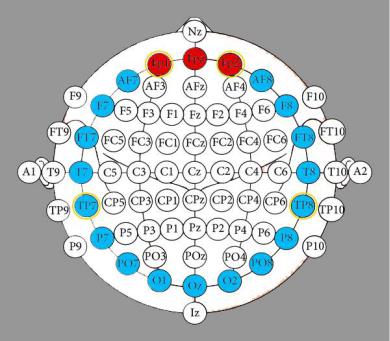

На этой диаграмме красные круги (электроды: Fp1, Fpz, Fp2) представляют области, в которых могут быть размещены плоские электроды, а

синие круги (электроды: AF7, AF8, F7, F8, FT7, FT8, T7, T8, TP7, TP8, P7, P8, PO7, PO8, O1, O2, Oz) представляют области, в которых могут быть размещены шипастые электроды. Это размещение в конечном итоге зависит от областей головы, которые необходимо измерить. Однако общее предложение для стандартного размещения электродов показано желтым цветом (электроды: Fp1, Fp2, TP7, TP8).

Сначала необходимо разместить электроды на лобной части, как показано на рис. 6.20, а затем и все остальные. Далее следует соединить провода всех электродов в соответствии с обозначениями в табл. 6.2.

162

Таблица 6.2

Рис. 6.20. Размещение электродов на лобной части

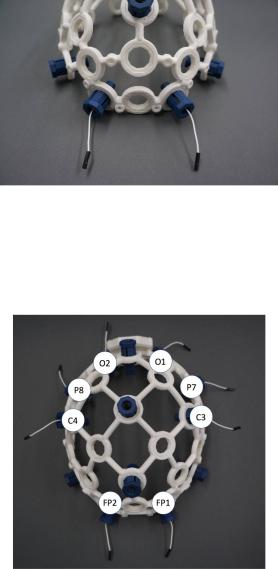

Общий вид гарнитуры ЭЭГ с установленными электродами показан на рис. 6.21.

Рис. 6.21. Общий вид гарнитуры ЭЭГ с установленными электродами Подключенная плата Cyton к электродам показана на рис. 6.22.

163

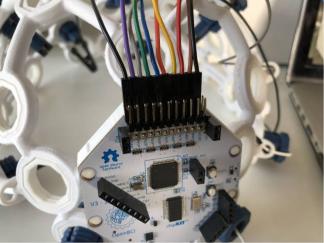

Рис. 6.22. Подключенная плата Cyton

Ниже приведена табл. 6.3, в соответствии с которой необходимо подключить электроды.

Электроды (от FP1 до О2) можно подключить к любому из входов N1PN8P. Зажимы для ушей всегда должны быть подключены к нижнему выводу SRB и к любому из смещенных штифтов. На рис. 6.23 показано подключение платы Ganglion.

На гарнитуре размещается 8 электродов, так как плата Ganglion может принимать только 4 канала (для простоты выбраны отведения FP1, FP2, O1 и O2).
