Материал: Аппаратура для электроэнцефалографических исследований. Журавлев Д.В
Рис. 6.23. Подключение платы Ganglion
Ниже приведена табл. 6.4, в соответствии с которой необходимо подключить электроды.
|
|
Таблица 6.4 |
|
Электрод |
Цвет провода |
Вывод платы Ganglion |
|
|
|
|
|
FP2 |
Серый |
+4 (верхний 4-контактный) |
|
|
|
|
|
FP1 |
Фиолетовый |
+3 (Верхний 3-контактный) |
|
|
|
|
|
O2 |
Коричневый |
+2 (Верхний 2-контактный) |
|
|
|
|
|
O1 |
Красный |
+1 (Верхний 1-контактный) |
|
|
|
|
|
Ушной зажим |
Черный |
Верхний вывод D_G |
|
|
|
|
|
Ушной зажим |
Черный |
Верхний REF-штифт |
|
|
|
|
|
После подключения платы Ganglion необходимо убедиться, что коммутаторы на плате находятся в нижнем положении, как показано на рис. 6.24.
Рис. 6.24. Коммутаторы на плате
Внешний вид собранной гарнитуры показан на рис. 6.25.
165

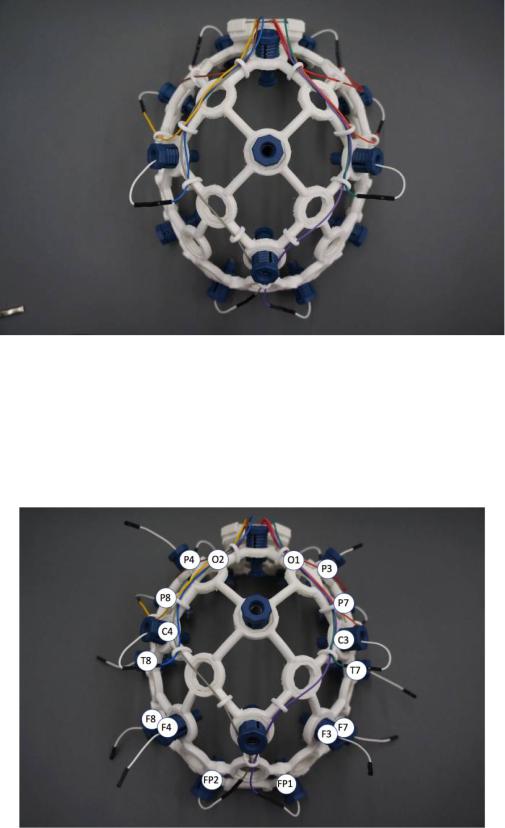

Рис. 6.25. Внешний вид собранной гарнитуры
Если плата Cyton используется вместе с дополнительной платой Cyton Daisy, обеспечивающей 16-ти канальное исполнение устройства, то на гарнитуре необходимо расположить дополнительные электроды (рис. 6.26) и подключить плату, как показано на рис. 6.27.
Рис. 6.26. Внешний вид собранной гарнитуры
166

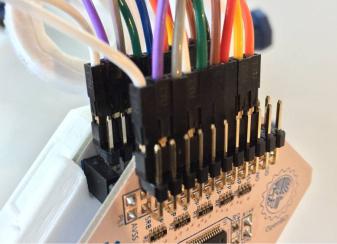

Рис. 6.27. Подключение дополнительных 8 электродов
Ниже приведена табл. 6.5, в соответствии с которой необходимо подключить электроды.
Таблица 6.5
Электрод |
Цвет провода |
Вывод |
|
|
|
F7 |
Фиолетовый |
Нижний вывод N1P |
|
|
|
F8 |
Серый |
Нижний вывод N2P |
|
|
|
F3 |
Белый |
Нижний вывод N3P |
|
|
|
F4 |
Зеленый |
Нижний вывод N4P |
|
|
|
T7 |
Коричневый |
Нижний вывод N5P |
|
|
|
T8 |
Красный |
Нижний вывод N6P |
|
|
|
P3 |
Желтый |
Нижний вывод N7P |
|
|
|
P4 |
Оранжевый |
Нижний вывод N8P |
|
|
|
После размещения гарнитуры на голове необходимо постепенно затягивать электродные блоки, для того чтобы добиться плотного прижатия электродов к голове.
Внешний вид полностью собранной 16-канальной гарнитуры показан на рис. 6.28.
На рис. 6.29 приведен внешний вид графического интерфейса программы в процессе измерений. Вместе с графиками полученных сигналов в программе выведен график быстрого преобразования Фурье.
Также программа позволяет выводить визуальную карту силы сигналов
(рис. 6.30).
167

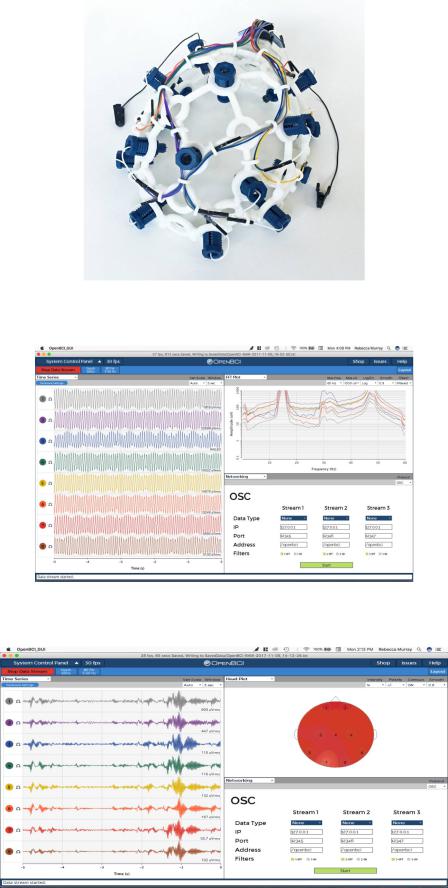

Рис. 6.28. Внешний вид полностью собранной 16-канальной гарнитуры
Рис. 6.29. Внешний вид графического интерфейса программы
Рис. 6.30. Визуальная карта силы сигналов
168
7. ДОПОЛНИТЕЛЬНОЕ СТОРОННЕЕ ОБОРУДОВАНИЕ
7.1. Подключение платы MyoWare к плате Cyton
MyoWare – это датчик регистрации мышечной активности (рис. 7.1).

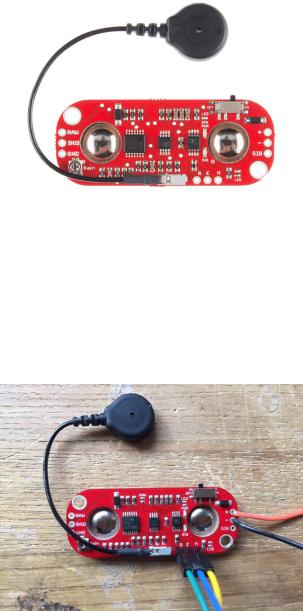

Рис. 7.1. Датчик регистрации мышечной активности
Мышечный датчик может быть использован совместно как с платой
Cyton, так и с платой Ganglion.
Далее рассмотрим процесс подключения мышечного датчика MyoWare к плате Cyton. Сначала необходимо припаять 5 проводов к плате MyoWare, как показано на рис. 7.2. Провода будут припаяны к контактам "+", "-", “R”, “E”, “M”.
Рис. 7.2. Подключение датчика
Провода, подключенные к соединениям "+"и"-", будут использоваться для подачи питания на плату. Они будут подключены к плате Cyton. Провода, подключенные к соединениям R, E и M, будут передавать электрические сигналы от трех электродов MyoWare на плату Cyton. Вывод R - это электрод сравнения, прикрепленный к черному проводу. Вывод M – средний электрод, а
