промежуточная аппаратура, которая улучшает форму импульсов и восстанавливает период их следования. Промежуточная аппаратура образования высокоскоростных цифровых каналов работает по принципу временного мультиплексирования каналов (Time Division Multiplexing TDM), когда каждому низкоскоростному каналу выделяет определенная доля времени (тайм-слот или квант) высокоскоростного канала.

4.2.Типы линий связи

В зависимости от среды передачи данных линии связи разделяются на следующие:

−проводные (воздушные);

−кабельные (медные и волоконно-оптические);

−радиоканалы наземной и спутниковой связи.

Проводные (воздушные) линии связи представляют собой провода без каких-либо изолирующих или экранирующих оплеток, проложенные между столбами и висящие в воздухе. По таким линиям связи традиционно передаются телефонные или телеграфные сигналы, но при отсутствии других возможностей эти линии используются и для передачи компьютерных данных. Скоростные качества и помехозащищенность этих линий оставляют желать много лучшего. Сегодня проводные линии связи быстро вытесняются

кабельными.

Кабельные линии представляют собой достаточно сложную конструкцию. Кабель состоит из проводников, заключенных в несколько слоев изоляции: электрической, электромагнитной, механической, а также, возможно, климатической. Кроме того, кабель может быть оснащен разъемами, позволяющими быстро выполнять присоединение к нему различного оборудования.

В компьютерных сетях применяются три основных типа кабеля: кабели на основе скрученных пар медных проводов, коаксиальные кабели с медной жилой, а также волоконно-оптические кабели.

Скрученная пара проводов называется витой парой (twisted pair). Витая пара существует в экранированном варианте (Shielded Twisted Pair, STP), когда пара медных проводов обертывается в изоляционный экран и неэкранированном (Unshielded Twisted Pair, UTP), когда изоляционная обертка отсутствует.

Скручивание проводов снижает влияние внешних помех на полезные сигналы, передаваемые по кабелю.

а

б

82

Рис 4.2 Витая пара а - экранированная витая пара, б - неэкранированная витая пара

Коаксиальный кабель (coaxial) имеет несимметричную конструкцию и состоит из внутренней медной жилы и оплетки, отделенной от жилы слоем изоляции.

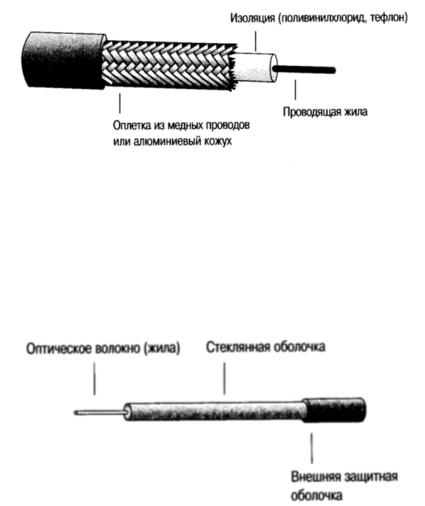

Рис 4.3 Коаксиальный кабель

Существует несколько типов коаксиального кабеля, отличающихся характеристиками и областями применения - для локальных сетей, для глобальных сетей, для кабельного телевидения и т.п.

Волоконно-оптический кабель (optical fiber) состоит из тонких (3-60

микрон) волокон, по которым распространяются световые сигналы.

Рис 4.4 Волоконно-оптический кабель

Это наиболее качественный тип кабеля - он обеспечивает передачу данных с очень высокой скоростью (до 10 Гбит/с и выше) и к тому же лучше других типов передающей среды обеспечивает защиту данных от внешних помех. Более подробно о каждом типе кабеля и его характеристиках мы поговорим несколько позже. А сейчас кратко упомянем еще один вид линий связи:

радиоканалы наземной и спутниковой связи. Радиоканалы образуются с помощью передатчика и приемника радиоволн. Существует большое количество различных типов радиоканалов отличающихся как используемым частотным диапазоном, так и дальностью канала. Диапазоны коротких, средних и длинных волн (KB, СВ и ДВ), называемые также диапазонами амплитудной модуляции (Amplitude Modulation, AM) по типу используемого в них метода модуляции сигнала, обеспечивают дальнюю связь, но при

83

невысокой скорости передачи данных. Более скоростными являются каналы, работающие на диапазонах ультракоротких волн (УКВ), для которых характерна частотная модуляция (Frequency Modulation, FM), а также диапазонах сверхвысоких частот (СВЧ или microwaves). В диапазоне СВЧ (свыше 4ГГц) сигналы уже не отражаются ионосферой Земли и для устойчивой связи требуется наличие прямой видимости между передатчиком и приемником. Поэтому такие частоты используют либо спутниковые каналы, либо радиорелейные каналы, где это условие выполняется.

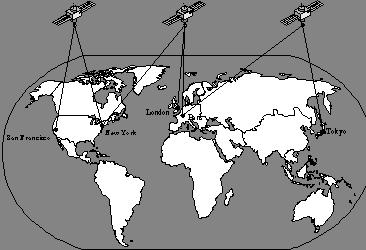

Рис. 4.5 Радиоканалы

Вкомпьютерных сетях сегодня применяются практически все описанные типы физических сред передачи данных, но наиболее перспективными являются волоконно-оптические. На них сегодня строятся как магистрали крупных территориальных сетей, так и высокоскоростные линии связи локальных сетей. Популярной средой является также витая пара, которая характеризуется отличным соотношением качества к стоимости, а также простотой монтажа. С помощью витой пары обычно подключают конечных абонентов сетей на расстояниях до 100 метров от концентратора. Спутниковые каналы и радиосвязь используются чаще всего в тех случаях, когда кабельные связи применить нельзя - например, при прохождении канала через малонаселенную местность или же для связи с мобильным пользователем сети, таким как шофер, врач, совершающий обход, работники милиции и т.п.

Вэтом курсе лекций мы будем говорить в основном о кабельных линиях, потому как они чаще всего используются в компьютерных сетях (а в локальных сетях используются только кабельные линии).

Для того, чтобы определить какой кабель лучше, нужно знать его характеристики. Поэтому следующим вопросом нашей лекции будет знакомство с основными характеристиками линий связи.

Давайте попробуем определить, какие характеристики нам нужны, чтобы иметь наиболее полное представление о возможностях той или иной линии. На данный момент нам уже понятно, что кабельные линии связи работают с электрическими сигналами (за исключением волоконнооптических).

84

4.3Характеристики линии связи

Прежде, чем приступить к изучению характеристик линии связи вспомним кое-что из физики и математики, что касается электрических сигналов.

Что представляет собой электрический сигнал? Любой электрический сигнал можно рассматривать как меняющуюся во времени электрическую величину (напряжение, ток). Например, вот рисунок, на котором показан график, иллюстрирующий изменение электрического тока I.

Рис. 4.6 Изменение электрического тока во времени

Такой ток I можно назвать функцией времени t, а изображение ее на рисунке - графиком этой функции или временной диаграммой. Для дальнейшего важно вспомнить, что для наглядного представления о форме этой функции, нужен не только график функции I(t), но и математическое выражение, по которому можно было бы построить (восстановить) ее график. Это математическое выражение позволит вычислить значение функции для любого задаваемого значения аргумента. Как видно из того рисунка, график функции I(t) - синусоида.

Синусоида, график функции у= sin x, плоская кривая, изображающая изменение синуса в зависимости от изменения его аргумента (угла).

Следовательно, математическое описание этого графика:

I - ток в цепи

Im - амплитуда тока=2 /T - частота

j - начальная фаза,t+ j - фаза

Аналогичные понятия касаются и напряжения, меняющегося во времени, которое мы и будем в дальнейшем называть электрическим сигналом.

Математическое выражение, по которому для любого задаваемого момента временим можно вычислить значение электрического сигнала u(t)

где - частота сигнала.

Поскольку кабельные линии бывают различные по своей конструкции, то в зависимости от своего типа, они могут обеспечивать передачу электрических сигналов той или иной частоты. Совершенно очевидно, что

85

чем выше значение частоты, которую может пропускать линия, тем выше будет и скорость передачи информации. Сети нужны высокоскоростные кабели. Другими словами, чем выше пропускная способность кабеля, тем выше будет скорость работы сети.

Однако, сам по себе кабель, не подключенный ни к какой сети, т.е. не использующий каких-либо протоколов передачи, не характеризуется пропускной способностью, кабель характеризуется полосой пропускания.

Определим основные характеристики линии связи. К ним относятся:

Амплитудно-частотная характеристика; Полоса пропускания; Затухание; Помехоустойчивость;

Перекрестные наводки на ближнем конце линии Пропускная способность; Достоверность передачи данных; Удельная стоимость.

Рассмотрим характеристики линии связи, не подключенной к сети К ним относятся первые три из перечисленных, а именно: амплитудно-

частотная характеристика, полоса пропускания и затухание, а также перекрестные наводки на ближнем конце и помехоустойчивость

4.3.1 Характеристики линии связи, не подключенной к сети

Для того, чтобы нам уяснить почему кабель характеризуется амплитудно-частотной характеристикой, нам нужно, в первую очередь, выяснить, почему и как параметры кабельной линии состоящей из обыкновенных проводов зависят от частоты. Это доказывается элементарными понятиями физики, которые все справедливы и для кабельных линий.

В простейшем случае кабель - это два провода конечной длины (как правило, эти провода из медной проволоки). И если длина этих проводов не бесконечна, то они могут пропускать любую частоту. Но это в идеальном случае, на практике кабель не пропускает все частоты. Почему?

Содной стороны, каждый провод имеет некоторое сопротивление (R).

Сдругой стороны, два провода электрической сети - это явный пример естественной емкости (конденсатора). Емкость(C) - система из двух металлических пластин или проводников произвольной формы, разделенных диэлектриком (в нашем случае это среда между двумя проводами).

Таким образом, два провода представляют собой не что иное, как. RCцепь, пример которой показан на рис. 4.7

Если подавать на вход этой RC-цепи переменное напряжение, то из-за физических свойств конденсатора (емкости), который после некоторого времени, будет держать постоянное значение заряда, и лишь потом через определенный промежуток времени начнет разряжаться, выходной сигнал такой цепи будет выглядеть, как показано на рис. 4.8.
