Чем меньше значение NEXT, тем лучше кабель. Так, для витой пары категории 5 показатель NEXT должен быть меньше 27 дБ на частоте 100 МГц. Показатель NEXT обычно используется применительно к кабелю, состоящему из нескольких витых пар, так как в этом случае взаимные наводки одной пары на другую могут достигать значительных величин. Для одинарного коаксиального кабеля (то есть состоящего из одной экранированной жилы) этот показатель не имеет смысла, а для двойного коаксиального кабеля он также не применяется вследствие высокой степени защищенности каждой жилы. Оптические волокна также не создают скольнибудь заметных помех друг для друга.

В связи с тем, что в некоторых новых технологиях используется передача данных одновременно по нескольким витым парам, в последнее время стал применяться показатель PowerSUM, являющийся модификацией показателя NEXT. Этот показатель отражает суммарную мощность перекрестных наводок от всех передающих пар в кабеле.

Вот такие основные характеристики линии связи, которая не подключенная к сети. При знакомстве с характеристиками линий связи мы с вами говорили о синусоидальных сигналах определенной частоты, но следует подчеркнуть, что большая часть сигналов, которые используются в компьютерных сетях, имеет сложную несинусоидальную форму. Несинусоидальные сигналы сложнее и по техническим возможностям определения их параметров. Например, мы определили, что линия имеет полосу пропускания 1МГц. На вход этой линии, подключенной в сети, поступает несинусоидальный информационный сигнал, как нам определить сможет ли эта линия пропустить его и если да, то с какой скоростью? Для этого нам нужно еще намного вспомнить физики. Как мы уже говорили, каждый сигнал описываются в виде математической модели, у сложных сигналов - сложные математические модели. Поэтому удобнее описывать их с помощью относительно простых математических моделей. Одним из наиболее подходящих способов описания электрических сигналов сложной формы является их представление рядом Фурье.

Сущность представления Фурье состоит в следующем: любой электрический сигнал u(t) (любой формы) на произвольно заданном интервале времени можно представить как сумму нескольких простых синусоидальных сигналов, которые имеют математическое описание:

с амплитудами Umk, частотами k* и начальными фазами jk. Итак, для любого электрического сигнала можно записать

U(t) = Uо + Um1*sin( t + j1) + Um2*sin(2* t + j2) + Um3*sin(3 t + j3) + ...

+ Umk*sin(k t + jk)

Слагаемое Uo называется постоянной составляющей сигнала.

Слагаемые, входящие под знак суммы, называются гармониками.

92

Гармоническое колебание основной частоты называется первой гармоникой – Um1*sin( t + j1), колебание с частотой 2* - второй –

Um2*sin(2* t + j2) и т. д.

Таким образом, электрический сигнал сложной формы можно задать путем указания значений его постоянной составляющей, амплитуд и фаз всех его гармоник.

Для каждой гармоники частота определяется как: =2 /T, где Т - период синусоидального сигнала гармоники. Если известен период гармонической составляющей, (синусоидального сигнала) то можно найти ее частоту.

На рис. 4.13 показано как сложный периодический процесс можно представить в виде синусоидальных колебаний различных частот и различных амплитуд.

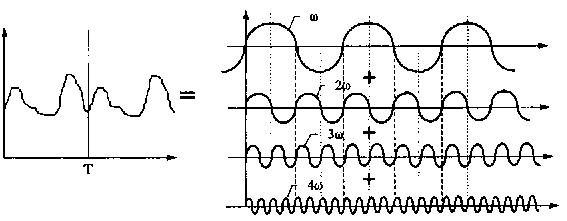

Рис. 4.13 Представление периодического сигнала суммой синусоид с различной частотой

Зная частоту и амплитуду каждой гармоники можно построить спектр сигнала. Набор всех гармоник называют спектральным разложением исходного сигнала. Непериодические сигналы можно представить в виде интеграла (суммы) синусоидальных сигналов с непрерывным спектром частот. Эти спектры можно наглядно представить графически, откладывая по оси абсцисс значения угловой частоты, а по оси ординат значения амплитуд гармоник. Так, например, спектральное разложение идеального импульса (единичной мощности и нулевой длительности) имеет составляющие всего спектра частот от - до + . Для сигналов, которые хорошо описываются аналитически (прямоугольные импульсы одинаковой длительности и амплитуды) спектр легко вычисляется по формулам Фурье.

Для сигналов произвольной формы спектр находят с помощью специальных приборов, которые измеряют спектр реального сигнала и отображают амплитуды составляющих гармоник.

Полезной характеристикой любого сигнала является также ширина его спектра - интервал на шкале частот, в котором располагаются все спектральные линии периодического сигнала или на котором отлична от нуля спектральная плотность непериодического сигнала. Если этот интервал

93

частот конечен, то говорят, что сигнал имеет ограниченный спектр. В противном случае спектр называют неограниченным. Например, спектр периодической последовательности прямоугольных импульсов является неограниченным. Это обусловлено тем, что для этого сигнала нельзя указать наивысшую частоту - амплитуды всех его гармоник в общем случае отличны от нуля.

При передаче импульсных сигналов, характерных для компьютерных сетей, искажаются низкочастотные и высокочастотные гармоники, в результате фронты импульсов теряют свою прямоугольную форму. Поэтому на приемном конце линии сигналы могут плохо распознаваться (См. рис.

4.14).

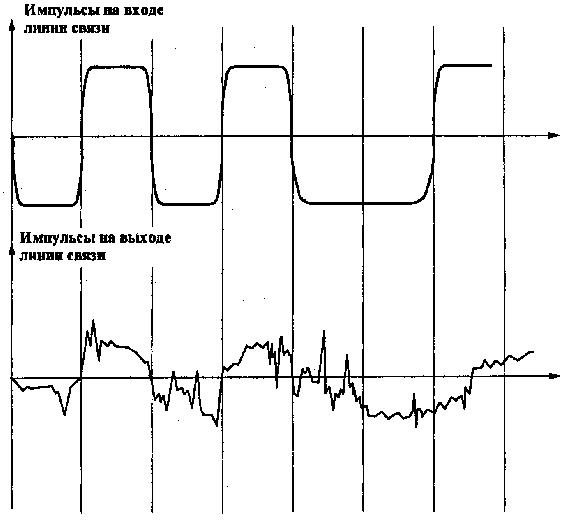

Рис. 4.14 Искажение импульсов в линии связи

В передающей линии искажаются не только импульсные сигналы, но и синусоиды какой-либо частоты. В результате происходит искажение всего передаваемого сигнала любой формы. Именно поэтому АЧХ реального сигнала не имеет правильной формы.

4.3.2Характеристики реальной линии связи

94

Итак, теперь перед нами следующая задача: определить какие частоты сигналов может пропускать определенная линия связи с определенной полосой пропускания. Чем выше значение частоты, которую может пропускать линия связи, тем она лучше. Каким образом можно определить скорость работы кабеля?

В компьютерной сети в основном присутствуют сигналы сложной формы (непериодические, несинусоидальные). На практике такие сигналы представляют с помощью ряда Фурье (спектральное представление).

Целью разложения сложного сигнала методом Фурье является облегчение технических расчетов параметров электрического сигнала и представление его как можно близким к реальному виду. Чем больше сигнал похож на синусоиду, тем меньше синусоид понадобится для разложения его в ряд Фурье, тем меньше гармоник будет иметь этот сигнал в разложении Фурье, тем уже ширина его спектра.

Например, на рис. 4.15 показан пример формы сигнала, приходящего на вход линии. Определим связь между частотой сигнала и полосой пропускания линии связи.

Рис. 4.15 Пример входного сигнала

Для того, чтобы решить эту задачу необходимо:

−С помощью Фурье-анализа представить сложный входной сигнал в виде нескольких простых синусоид. Первую синусоиду строят с максимальной амплитудой и к ней суммируют синусоиды с меньшей амплитудой, но большей частотой (см. рис. 4.13 и 4.15) и в результате суммирования этих синусоид получают сигнал близкий к реальному.

−Определить период каждой синусоиды, и по периоду найти частоту каждой синусоиды, построить спектр сигнала.

−Определить пропускает ли эту частоту наша линия. Для этого необходимо совместить амплитудно-частотную характеристику линии связи со спектром сигнала (см. рис. 4.16).

Чем уже спектр сигнала, тем легче "втиснуть" в полосу пропускания линии, следовательно, тем выше скорость передачи этого сигнала в этой линии.

Если частоты первых гармоник сигнала (основные частоты, которые вносят основной вклад в вид результирующего сигнала) входят в полосу пропускания линии, то входной сигнал пройдет с наименьшими искажениями (см. рис.4.16,А).

95

Если же значимые гармоники выходят за границы полосы пропускания линии связи, то сигнал будет значительно искажаться. Чем меньше частот входного сигнала принадлежит полосе пропускания линии, тем более вероятно, что линия этот сигнал пропускать не будет, или будет, но с очень большими искажениями (см. рис.4.16,Б).

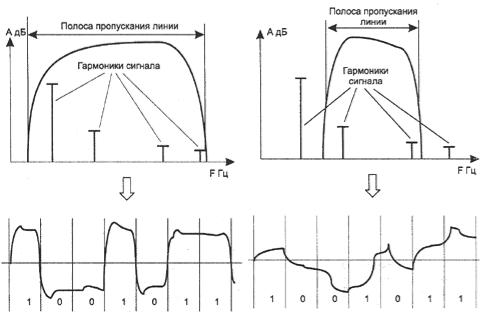

А Б Рис. 4.16 Соответствие между полосой пропускания и спектром сигнала

Таким образом, каждая линия характеризуется некоторой скоростью передачи данных, которая зависит не только от параметров самой линии (АЧХ, полосы пропускания), но и от параметров передаваемого электрического сигнала. Чем уже ширина спектра (чем меньше гармоник у исходного сигнала), тем выше и скорость его передачи. И наоборот, чем шире спектральный диапазон сигнала, тем труднее его передача, следовательно, меньше и скорость.

Максимально возможная скорость передачи данных по линии связи называется пропускной способностью линии.

Пропускная способность подразумевает скорость линии связи. Эта скорость измеряется в бит/сек, а также Кбит/с, Мбит/с, Гбит/с и т.д.

Как же определить, какие скорости нужны линии при известных характеристиках сигнала? Ведь нужно обеспечить передачу исходного сигнала в любом случае, и если реальный его спектр выходит за пределы полосы пропускания линии, нужно представить его в таком виде, в котором передача будет все-таки не просто возможна, но возможна без существенных искажений.

Для того чтобы обеспечить передачу информации от компьютера к компьютеру по линиям связи, необходим некоторый способ ее представления. Выбор способа представления дискретной информации в виде сигналов, подаваемых на линию связи, называется физическим или
