Материал: Артиллерийский комплекс

Легкая артиллерия (калибром до 100 мм) обладает хорошей маневренностью на поле боя и высокой скорострельностью, сопровождает в наступлении мотострелковые и танковые подразделения. Это, как правило, батальонная и танковая артиллерия.

Тяжелая артиллерия представляет собой артиллерийские системы калибром до 200 мм. К ней относится дивизионная и корпусная артиллерия, частично полковая. Обладая высокой точностью стрельбы, большой дальностью и мощностью, эта артиллерия выполняет задачи по поражению целей противника в его тактической глубине.

К артиллерии большой и особой мощности относятся артиллерийские системы калибром более 200 мм. Обладая большим весом и мощностью боеприпасов, эта артиллерия обеспечивает уничтожение особо важных, наиболее прочных и сильно укрепленных целей противника.

В зависимости от способа передвижения артиллерия подразделяется на стационарную (казематную), носимую (расчетом), возимую (в кузове автомобиля и т.п.), вьючную (перевозимую в разобранном виде на лошадях), буксируемую (на конной или же механической тяге), самодвижущуюся (при помощи дополнительно установленного двигателя и специального привода), самоходную (на самоходном колесном или же гусеничном шасси, с открытым, полубронированным или бронированным корпусом), железнодорожную.

Классификация артиллерийских комплексов и их основных элементов

В зависимости от назначения и вида основных средств обеспечения стрельбы современное артиллерийское вооружение рассматривают состоящим из:

артиллерийских комплексов ствольной артиллерии (АКСА), включающих артиллерийское орудие с базой, приданными ему приборами для стрельбы, а также комплект боеприпасов;

комплексов реактивной артиллерии (КРА), включающих пусковую установку с приданными ей приборами, боеприпасами и транспортными средствами;

противотанковых ракетных комплексов, включающих пусковую установку, противотанковую ракету и систему управления ракетой.

В зависимости от назначения, характера решаемых задач, условий боевого применения артиллерийские орудия и пусковые установки реактивных систем, боеприпасы к ним имеют различное устройство и характер действия, различный внешний вид. Однако по основным принципам устройства и действия каждый из этих первостепенных элементов артиллерийского вооружения имеет много общего с его базовым образцом.

Большое количество задач, решаемых наземной артиллерией, приводит к необходимости иметь на вооружении различные орудия, отличающиеся друг от друга величиной калибра, способом перемещения, целевым предназначением и т.п. В зависимости от назначения и конструктивного исполнения, траектории полета снаряда артиллерийские орудия подразделяются на пушки и гаубицы, гаубицы-пушки и пушки-гаубицы, мортиры и минометы, безоткатные орудия. Такое деление существует давно и обусловлено разнообразием целей и характером местности в районе целей.

Пушки - это орудия, предназначенные для настильной стрельбы по открыто расположенным и находящимся на большом удалении наземным, воздушным или морским целям. Они представляют собой длинноствольные орудия (длина ствола составляет 70 - 75 калибров), сообщающие снаряду большие начальные скорости (до 1000 м/с и более). Максимальный угол возвышения ствола пушки, как правило, не превышает 45°.

Гаубицы - артиллерийские орудия, которые ведут огонь по целям снарядами, летящими по навесной траектории, хотя в отдельных случаях их траектория может быть и настильной. Применяются для поражения целей противника, расположенных за небольшой возвышенностью, в укрытиях, складках местности, оврагах, для разрушения горизонтальных, деревоземляных и других оборонительных сооружений противника, проделывания проходов в минных полях, проволочных заграждениях и т.п. Для поражения целей максимальный угол возвышения ствола гаубицы может достигать 70°. Начальная скорость ее снарядов меньше, чем у пушек, и в зависимости от массы заряда колеблется в пределах 300-700 м/с. Соответственно и длина ствола гаубиц составляет 20-40 калибров. В настоящее время в войсках применяются гаубицы 122-мм калибра и выше при максимальной дальности стрельбы 15 км.

Гаубицы-пушки и пушки-гаубицы - это орудия промежуточного типа между гаубицами и пушками. Начальное название орудия определяется тем, какие свойства у него преобладают - гаубичные или пушечные.

Мортиры - крупнокалиберные (200 мм и более) с коротким стволом (до 16 калибров) наземные артиллерийские орудия навесного огня, стреляющие под большим углом возвышения и предназначенные для разрушения железобетонных перекрытий, каменных и других оборонительных сооружений. В настоящее время в войсках мортиры заменены тяжелыми минометами, которые полностью решают задачи мортир. Они значительно дешевле в производстве и проще в обращении.

По приведенной классификации артиллерийских орудий иногда рассматривают и артиллерию в целом: пушечная артиллерия, гаубичная, минометная и т.д.

По степени автоматизации заряжания и разряжания, производству выстрела артиллерийские орудия подразделяются на автоматические, полуавтоматические и неавтоматические.

Для обеспечения большой скорострельности, например, у зенитных орудий автоматизируется как процесс производства выстрела и разряжания орудия, так и процесс его заряжания. Выстрелы у автоматических орудий следуют непрерывно до полного израсходования боеприпасов или же освобождения спускового механизма.

В полуавтоматических артиллерийских орудиях автоматически обеспечивается только определенная часть операций по подготовке и производству выстрела. Например, открывание и закрывание затвора, удаление стреляной гильзы и взведение ударного механизма.

В неавтоматических орудиях все операции по его заряжанию и разряжанию, производству выстрела производятся только вручную номерами орудийного расчета.

Как и артиллерийское вооружение в целом, артиллерийские орудия классифицируются:

по боевому предназначению (наземные, зенитные, авиационные, морские, железнодорожные);

по способу передвижения (носимые, возимые, буксируемые, самодвижущиеся, самоходные, железнодорожные, стационарные);

по конструктивным особенностям (нарезные, гладкоствольные, безоткатные, универсальные);

по калибру (малого калибра) - от 20 до 75 мм, среднего калибра - от 75 до 155 мм и крупного калибра - от 155 мм и выше. Кроме того, как орудия они классифицируются:

по типу затворов (с клиновым или поршневым затвором, с вертикальным или горизонтальным их расположением);

по типу лафета (с упругим или жестким лафетом).

Минометы классифицируются по тем же признакам, что и артиллерийские орудия. Некоторые отличия имеются только по части их организационной принадлежности (минометы бывают ротные) и по виду заряжания (дульнозарядные и казнозарядные).

Как и комплексы ствольной артиллерии, реактивные системы залпового огня могут быть классифицированы по некоторым характерным признакам:

по боевому предназначению (наземные, авиационные и морские);

по способу передвижения (носимые, возимые, буксируемые и самоходные);

по калибру (среднего калибра - от 80 до 155 мм и крупного калибра - свыше 155 мм);

по управлению снаряда на траектории (неуправляемые и управляемые).

С учетом назначения, схемного и конструктивного решения, особенностей функционирования противотанковые ракетные комплексы могут быть классифицированы по ряду основных признаков:

по боевому предназначению (наземные, танковые, вертолетные);

по способу транспортирования ракет на поле боя (носимые, возимые и самоходные);

по типу системы управления (с ручным управлением - ПТРК первого поколения; с полуавтоматическим управлением - ПТРК второго поколения; с автоматическим управлением - ПТРК третьего поколения, перспективные, реализующие принцип "выстрелил - забыл");

по виду канала связи для передачи команд на ракету (с проводным, тепловым, радио - или оптическим каналом связи).

Назначение, устройство и принцип действия основных элементов артиллерийских комплексов

Артиллерийское орудие - это вид ствольного огнестрельного оружия калибром 20 мм и более, которое по устройству представляет собой сложную боевую машину, состоящую из большого количества различных по степени сложности механизмов и устройств и предназначенную для метания снарядов в целях выполнения ими различного рода боевых задач.

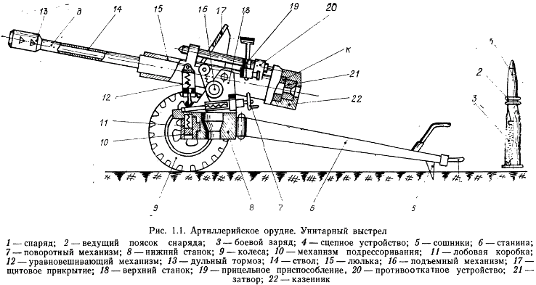

В целом любое артиллерийское орудие (рис.1.1) можно рассматривать состоящим из двух основных частей - ствола с затвором и лафета. Ствол 14 орудия является его основным устройством, в котором происходит преобразование кинетической энергии боевого заряда 3 артиллерийского выстрела в кинетическую энергию снаряда 1. Он служит для направления движения снаряда и придания ему требуемых начальных скоростей поступательного и вращательного движения. Вращение снаряду при движении по каналу ствола сообщается его ведущим пояском 2 в результате врезания пояска в винтовые нарезы канала ствола.

Независимо от конструктивного выполнения ствола его переднюю часть называют дульной (д), а заднюю - казенной (к). Заднюю внутреннюю часть ствола, куда помещается артиллерийский выстрел, называют каморой. Она представляет собой замкнутое пространство, в котором при выстреле происходит сгорание пороховых газов. Замкнутость обеспечивается тем, что спереди камора закрывается снарядом, а сзади - специальным устройством 21, называемым затвором. В затворе, служащем для запирания канала ствола при выстреле, размещается ударный механизм, под действием которого воспламеняется пороховой заряд и происходит выстрел. Находится затвор в казеннике 22, закрепленном на казенной части ствола.

При выстреле под действием силы давления пороховых газов на затвор происходит перемещение ствола в направлении, противоположном движению снаряда. Это движение ствола называют откатом, возвращение же ствола в исходное положение - накатом.

Для ограничения длины отката ствола и его возвращения в первоначальное положение служат противооткатные устройства 20, которые поглощают (гасят) энергию отката ствола на сравнительно небольшой длине его отката и аккумулируют энергию для последующего наката. Они состоят из накатника и тормозов отката и наката. Для дополнительного гашения энергии отката служит также дульный тормоз 13, закрепленный на дульной части ствола.

Направление движения ствола при откате и накате обеспечивается люлькой 15, к которой крепятся неподвижные элементы противооткатных устройств. Ствол с затвором и подвижные части противооткатных устройств называют откатными частями. Вместе с люлькой они составляют качающуюся часть орудия.

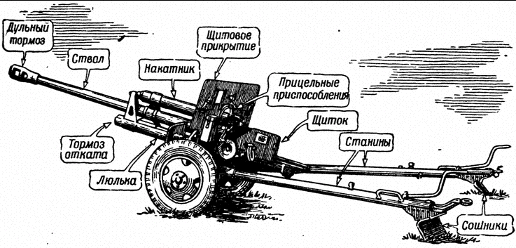

Второй важной составной частью артиллерийского орудия является лафет, который предназначен для крепления качающейся части орудия, обеспечения ему требуемой устойчивости при выстреле, необходимой маневренности огнем и транспортирования. Он как бы играет роль боевого станка орудия при выстреле и является средством его передвижения при совершении марша.

В соответствии с назначением лафет артиллерийского орудия состоит из верхнего станка с механизмами наведения, нижнего станка с ходовой частью и станинами, щитового прикрытия и вспомогательного оборудования. На верхнем станке 18 лафета при помощи цапф люльки закреплена качающаяся часть орудия, которая может свободно вращаться в вертикальной плоскости вокруг оси цапф.

Придание стволу необходимых углов в вертикальной и горизонтальной плоскостях осуществляется при помощи подъемного 16 и поворотного 7 механизмов, объединенных общим названием "механизмы наведения". Отсчет требуемых значений углов в вертикальной и горизонтальной плоскостях производится при помощи прицельных приспособлений 19, которые, как и механизмы наведения, закреплены на верхнем станке. На этом станке закреплено также и щитовое прикрытие 17, предназначенное для защиты расчета, прицельных приспособлений и других механизмов орудия от воздействия дульной ударной волны, осколков, возникающих при разрыве снарядов, а также от пуль противника.

В силу особенностей конструктивного решения качающуюся часть артиллерийского орудия не всегда удается выполнить уравновешенной относительно оси цапф люльки. Это затрудняет вертикальную наводку орудия. Для уравновешивания качающейся части орудия и уменьшения усилий на маховике его подъемного механизма применяют специальный уравновешивающий механизм 12, который также закреплен на верхнем станке лафета.

Верхний станок с его качающейся частью и щитовым прикрытием, механизмы наведения и прицельные приспособления, уравновешивающий механизм составляют так называемую вращающуюся часть орудия. Основанием вращающейся части орудия является нижний станок 8, относительно которого поворот вращающейся части осуществляется поворотным механизмом. Составными элементами нижнего станка являются лобовая коробка 11 и станины 6. К лобовой коробке крепится ходовая часть, состоящая из боевой оси (полуоси), механизма подрессоривания 10 и колес 12. Ходовая часть предназначена для транспортирования орудия за тягачом и для перекатывания его расчетом. Станины служат для закрепления орудия на грунте, придания ему устойчивого положения при выстреле. В задней части станины заканчиваются сошниками 5, при помощи которых они упираются в грунт и воспринимают продольные усилия от выстрела. В боевом положении станины разводятся в стороны, что способствует увеличению поперечной устойчивости орудия при выстреле. В походном же положении они сводятся, крепятся друг к другу и при помощи сцепного устройства 4 соединяются с тягачом.
