Материал: Артиллерийский комплекс

Артиллерийские орудия могут быть также снабжены дополнительными устройствами и механизмами (лебедками, домкратами, стопорами и т.п.), которые предназначены для повышения эффективности применения орудия, облегчения его эксплуатации и т.п.

Миномет - это особый вид артиллерийского орудия. Он представляет собой гладкоствольное огнестрельное оружие с жестким лафетом.

Стрельба из миномета производится оперенными снаря дами-минами по навесной траектории при углах возвышения 45° и более. Предназначены минометы для поражения открыто расположенной или находящейся за различными укрытиями живой силы, огневых средств и боевой техники противника.

В результате особенностей конструкции и принципа действия миномета давление пороховых газов в канале его ствола значительно меньше, чем в стволе нарезного артиллерийского орудия, что является причиной малых начальных скоростей мин (до 300 м/с) и, естественно, небольших дальностей стрельбы (до 5 - 7 км).

С учетом малого давления в канале ствола миномета и отсутствия при выстреле опрокидывающего момента все минометы делают без противооткатных устройств и больших опорных поверхностей (плит).

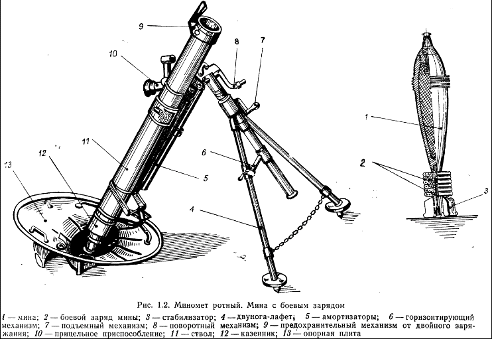

Основными частями любого миномета являются ствол 1 с казенником, опорная плита, прицел и лафет (станок). В минометах малого и среднего калибров (рис. 1.2) ствол при помощи шаровой опоры казенника 12 соединяется непосредственно с опорной плитой 13. Для производства выстрела мина с укрепленным на ней зарядом 2 опускается в дульную часть ствола стабилизатором 3 вниз. Под действием собственного веса мина, падая в ствол, накалывается капсюлем-воспламенителем на боек ударника (жало). Происходит выстрел.

Ударный механизм собран в казеннике и представляет собой жало, ввинченное в дно казенника ствола. Такой "жесткий" ударник прост по конструкции, обеспечивает большую скорострельность, однако может быть причиной осечек при малых углах возвышения ствола. В более тяжелых минометах применяют ударный механизм, имеющий два положения: жесткое и взводимое. Принцип действия взводимого ударного механизма аналогичен принципу действия ударного механизма орудийных затворов. Стрельба со взводимым ударником производится, когда необходимо проверить наводку миномета после его заряжания, а также при отводе расчета в укрытие.

Миномет, заряжаемый с дульной части, называют дульнозарядным, а с казенной части - казнозарядным.

Для исключения двойного заряжания в дульнозарядных минометах на дульную часть ствола надевается специальный предохранитель 9. В таких минометах между миной и внутренними стенка-мл канала ствола должен быть некоторый зазор, необходимый для выхода воздуха из ствола при заряжании мины.

Опорная плита миномета служит опорой для ствола и состоит из основного листа, к которому приварены ребра жесткости. Через опорную плиту основная часть энергии отдачи миномета при выстреле гасится грунтом, который в данном случае является своеобразным противооткатным устройством миномета.

Для поддержания ствола миномета и обеспечения наведения его в вертикальной и горизонтальной плоскостях предназначена двунога-лафет 4, которую еще называют станком. На лафете за креплены подъемный 7, поворотный 8 и горизонтирующий 6 механизмы, а также прицел 10. Для предотвращения поломок механизмов лафета в момент выстрела из-за резкого отката ствола предусмотрены пружинные амортизаторы 5.

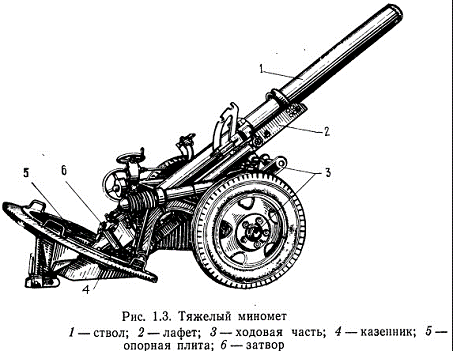

Более мощные, тяжелые минометы (калибром 160 мм и более) заряжать с дульной части затруднительно из-за большого веса мины, значительных габаритов ствола и других механизмов. Поэтому все тяжелые минометы (рис.1.3) заряжаются со стороны казенной части. Для их заряжания ствол 1 приводится почти в горизонтальное положение (к углу заряжания). Запирание ствола при выстреле обеспечивается затвором 6, который закреплен в казеннике 4. При выстреле миномета давление пороховых газов через затвор передается на плиту 5 и гасится реакцией грунта.

По сравнению с легкими или средними минометами лафет 2 тяжелых минометов является их основанием в боевом и походном положениях. Он представляет собой более сложную конструкцию, включающую и элементы его ходовой части 3. Для буксировки таких минометов автомобилем на переднюю часть ствола при помощи надульника надевается специальное сцепное устройство.

Для борьбы с танками и другими бронированными объектами противника на вооружении мотострелковых подразделений имеются также безоткатные орудия, которые могут быть гладкоствольными или же с нарезным стволом. Устройство и действие этих орудий основаны на использовании так называемого динамореактивного принципа, в соответствии с которым сила отдачи при выстреле полностью уравновешивается реактивной силой истекающих из казенной части ствола пороховых газов. Отсутствие отката ствола при выстреле делает такие орудия легкими, простыми по устройству и в обращении.

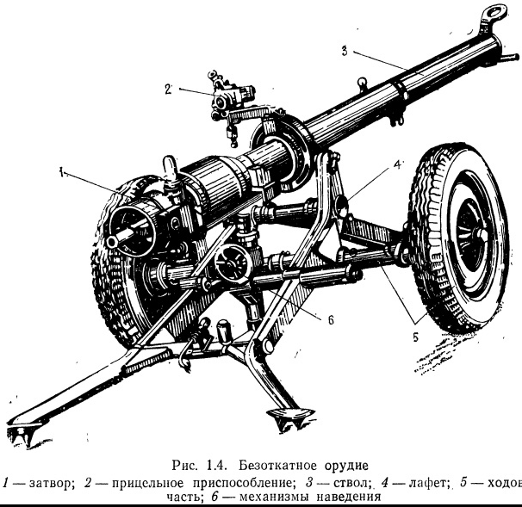

Основу безоткатного орудия (рис. 1.4) составляет 3 с затвором 1, на котором находятся сопла для истечения пороховых газов. Ствол закреплен на лафете 4, выполненном в виде треноги. На лафете закреплены также простые в конструктивном исполнении механизмы наведения 6, прицел 2 и элементы ходовой части 5. Заряжается безоткатное орудие унитарным патроном, отличающимся от обычного артиллерийского выстрела (см. рис. 1.1) наличием соплового отверстия в дне гильзы.

К основным недостаткам безоткатных орудий относятся: малая начальная скорость снаряда, что делает их малоэффективными при стрельбе по движущимся целям; появление при выстреле с казенной стороны орудия дыма и поднятие с грунта пыли; возникновение резкого характерного звука, который совместно с дымом и пылью демаскирует орудие.

2С19 "Мста-С"

2С19 "Мста-С" (индекс ГАБТУ - объект 316, по классификации NATO - M1990 "Farm") - советская и российская 152-мм дивизионная самоходная гаубица.

Разработана на Уральском заводе транспортного машиностроения. За разработку и изготовление данного изделия были присуждены премии: Ленинская и Государственная. Главный конструктор САУ - Ю.В. Томашов, 152-мм орудия 2А64 - Г.И. Сергеев. САУ 2С19 предназначена для уничтожения тактических ядерных средств, артиллерийских и миномётных батарей, танков и другой броневой техники, противотанковых средств, живой силы, средств ПВО и ПРО, пунктов управления, а также для разрушения полевых фортификационных сооружений и препятствования манёврам резервов противника в глубине его обороны. Может вести огонь по наблюдаемым и ненаблюдаемым целям с закрытых позиций и прямой наводкой, включая работу в горных условиях. При стрельбе используются как выстрелы из боеукладки, так и подающиеся с грунта. В 1989 году новая самоходная гаубица 2С19 "Мста-С" была принята на вооружение артиллерийских полков мотострелковых и танковых дивизий Советской Армии ВС СССР. Впервые демонстрировалась на авиасалоне в городе Жуковском в августе 1992 года.

История создания

В 1971 году на вооружение Советской Армии была принята 152-мм самоходная гаубица "Акация", по своим характеристикам приблизительно соответствовавшая аналогичным системам стран NATO, на вооружении которых находились в основном 155-мм самоходные гаубицы M109. В то же время западноевропейские государства начали разработку новой САУ SP70 с баллистикой буксируемой 155-мм гаубицы FH70. Баллистическое решение 155-мм гаубицы позволяло обеспечить максимальную дальность стрельбы ОФС до 24 км, а активно-реактивным снарядом - до 30 км. Подобные характеристики давали существенное преимущество перед советскими артиллерийскими дивизионными системами и позволяли осуществлять доктрину "борьбы со вторыми эшелонами" по уничтожению и подавлению войск стран-участниц Варшавского договора ещё до их прибытия на передний край боевых действий.

Приблизительно в одно время со странами НАТО в СССР тоже начинаются работы по созданию артиллерийского вооружения следующего поколения. Так по результатам научно-исследовательской работы "Успех-2" были определены тенденции развития артиллерийского вооружения западных стран и перечень работ по созданию новых артиллерийских систем для Советской армии. В ходе исследований была выявлена необходимость сокращения номенклатуры калибров артиллерийских систем и необходимость унификации по боеприпасам гаубиц и реактивных систем залпового огня в дивизионном, полковом и армейском звеньях. С 1976 года в ЦКБ Уральского завода транспортного машиностроения под руководством Ю.В. Томашова начинаются научно-исследовательские работы по определению облика перспективной САУ дивизионного звена, вооружённой орудием с баллистикой буксируемой 152-мм гаубицы (позднее получившей наименование 2А65 "Мста-Б"), разрабатываемой в Волгоградском ОКБ-2 завода "Баррикады", под руководством Г.И. Сергеева.

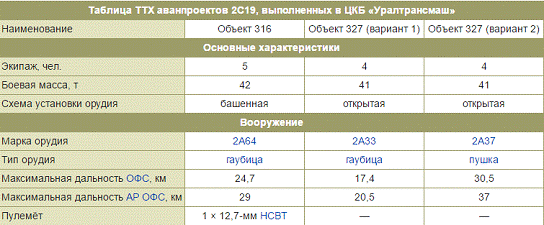

Новая самоходная артиллерийская установка проектировалась под обозначением "объект 316". Одновременно с вариантом, разрабатываемым под руководством Ю.В. Томашова, в ЦКБ Уральского завода транспортного машиностроения небольшим коллективом под руководством Н.С. Тупицына создавался альтернативный вариант с открытой установкой орудия и полностью автоматизированным процессом заряжания, который получил обозначение "объект 327". Компоновка "объекта 327" позволяла существенно сэкономить в массе изделия. В 1976 году был изготовлен первый прототип, однако для доведения разработанной САУ была необходима длительная доработка по устранению недостатков, что считалось неоправданной тратой времени, поэтому в итоге все силы были брошены на разработку варианта под обозначением "объект 316". Полученные проработки легли в основу ОКР под наименованием "Мста-С" (индекс ГРАУ - 2С19), официально начатой в 1980 году. "Мста-С" должна была поступить на вооружение артиллерийских полков танковых и мотострелковых дивизий для замены 152-мм самоходных гаубиц 2С3 "Акация".

Головным разработчиком 2С19 был назначен Уральский завод транспортного машиностроения, гаубица 2А64 проектировалась в ОКБ-2. В 1983 году был изготовлен первый макетный образец, а в ноябре этого же года было завершено изготовление опытного образца, который в течение 1984 года на Ржевском полигоне проходил испытания. Изначально САУ 2С19 разрабатывалась на базе танка Т-72, однако в ходе испытаний были выявлены серьёзные недостатки, среди которых была большая раскачка орудия при стрельбе. Для устранения замечаний было принято решение от базы танка Т-72 оставить геометрию корпуса, двигатель, трансмиссию и приводы управления. При этом торсионы и катки ходовой части САУ были заменены на новые, разработанные на базе применяемых в танке Т-80. После устранения замечаний к 1986 году были изготовлены 6 самоходных гаубиц 2С19 установочной партии. Изготовленные САУ были отправлены на государственные, а затем на войсковые испытания. После завершения войсковых испытаний и доработок выявленных недостатков в 1989 году самоходная гаубица 2С19 "Мста-С" была принята на вооружение Советской армии.

Назначение и описание 2С19 "Мста-С"

"Мста-С" предназначена для уничтожения тактических ядерных средств, артиллерийских и минометных батарей, танков и другой бронированной техники, противотанковых средств, живой силы, средств ПВО и ПРО, пунктов управления, а также для разрушения полевых фортификационных сооружений и препятствования маневрам резервов противника в глубине его обороны. Она может вести огонь по наблюдаемым и ненаблюдаемым целям с закрытых позиций и прямой наводкой, включая работу в горных условиях. При стрельбе используются как выстрелы из боеукладки, так и подающиеся с грунта, без потери в скорострельности.

Бронированный корпус САУ по конструкции и геометрии подобен корпусу танка Т-72, за некоторыми исключениями. Так, бронирование самоходки более слабое, чем у танка: лобовая часть не имеет комбинированного бронирования и сделана из гомогенной бронестали. Верхний (подбашенный) лист корпуса рассчитан под погон диаметром 2444 мм, а нижняя часть корпуса отличается в связи с применением в подвеске торсионных валов и балансиров от танка Т-80. В корпусе смонтированы двигатель, трансмиссия, приводы управления и подвеска.

Двигатель-марки В-84А. Это V-образный 12-цилиндровый высокоскоростной 4-тактный дизель жидкостного охлаждения мощностью 840 л. с., способный работать на шести видах топлива. Его коробка передач имеет семь передач переднего хода и одну заднего. Электрооборудование включает в себя четыре аккумуляторные батареи напряжением 27 В.

артиллерийский комплекс самоходная гаубица

Ходовая часть САУ аналогична танковой (Т-80) и состоит (применительно к одному борту) из шести опорных катков, направляющего колеса с механизмом натяжения гусеницы, ведущего колеса со съемными зубчатыми венцами и пяти поддерживающих роликов. Подвеска независимая с длинными торсионами, из-за чего соответствующие катки правого и левого бортов расположены не соосно (катки левого борта смещены вперед на 110 мм). Первый, второй и шестой катки имеют регулируемые телескопические амортизаторы, стопорящиеся во время стрельбы для гашения колебаний. При этом отпадает необходимость в использовании стабилизирующих сошников. Гусеница шириной 580 мм, оснащенная резинометаллическими шарнирами и обрезиненной беговой дорожкой, тоже заимствована у Т-80.

Башня сварена из катаных броневых листов. В ней находятся: гаубица 2А64 с системой наведения и прицеливания, система автоматизированной подачи и хранения снарядов (включает в себя конвейер подачи снарядов с грунта, укладку 6ЭЦ19 с программируемой выдачей и исполнительный механизм координации углов с подачей снарядов от укладки к орудию), агрегат бортового питания АП-18Д с автономной системой питания, фильтровентиляционное оборудование, средства связи (внутренние телефонные, внешние проводные и радио) и система герметизации казенной части гаубицы, предотвращающая загазованность боевого отделения. Масса башни без боекомплекта - 13500 кг.
